A 2.2.3.2 Timerpulsweite
TIMERPULSEWIDTHn <Pulsewidth>
n = 1 ... 3 für die Timer 1 bis 3
Tastverhältnis eines Timerzyklus.
Bestimmt das Tastverhältnis des Timersignals, also das prozentuale Verhältnis von High-
zu Low-Anteil im Timersignal.
Das Tastverhältnis kann zwischen 0 (0 %) und 1 (100 %) festgelegt werden. Es sind drei
Nachkommastellen erlaubt. Intern wählt die IF2008/ETH das nächst mögliche Tastver-
hältnis.
Ein Tastverhältnis von 0.5 bedeutet, dass High- und Low-Anteil des Timersignals gleich
lang sind. Ein Tastverhältnis größer als 0.5 bedeutet, dass der High-Anteil des Timersi-
gnals länger als der Low-Anteil ist. Ein Tastverhältnis kleiner als 0.5 bedeutet, dass der
High-Anteil des Timersignals kürzer als der Low-Anteil ist.
F = Timerfrequenz
TH = Timersignal hoch
TL = Timersignal niedrig
Timerpulsweite = PW / (TH + TL)

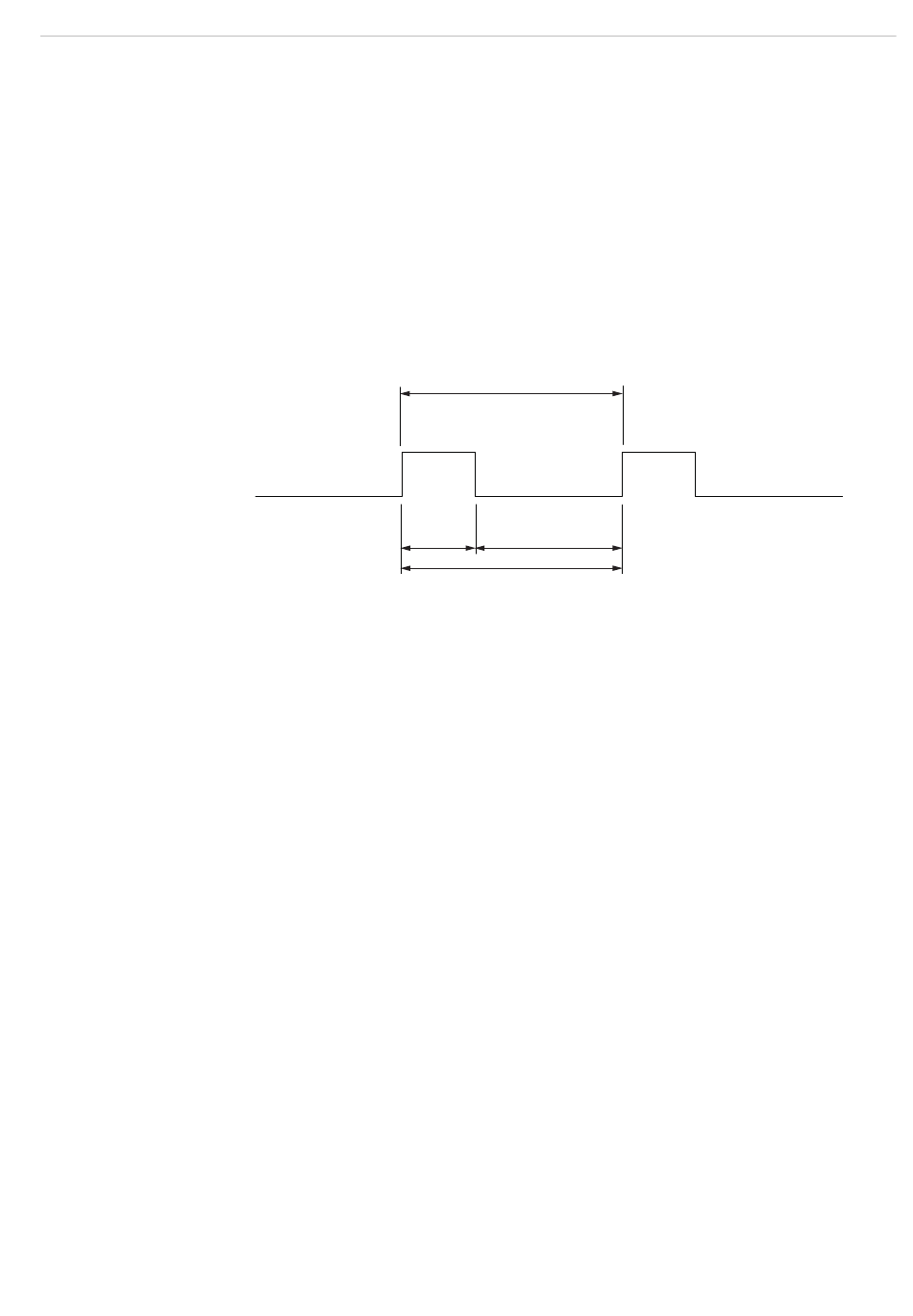

Abb. 11 Timerfrequenz und Timerpulsweite
A 2.2.4 Parametermanagement
A 2.2.4.1 Parameter speichern
STORE 1|2|3|4|5|6|7|8
Speichern der aktuellen Parameter unter der angegebenen Nummer im Flashspeicher
der IF2008/ETH.
A 2.2.4.2 Parameter laden
READ ALL|DEVICE|MEAS 1|2|3|4|5|6|7|8
Lesen der Parameter unter der angegebenen Nummer aus dem Flashspeicher der
IF2008/ETH.
Zusätzlich muss der Umfang der zu ladenden Daten angegeben werden:
- ALL: Es werden alle Parameter geladen.
- DEVICE: Es werden nur die Geräte-Grundeinstellungen geladen (Schnittstellenpara-
meter).
- MEAS: Es werden nur die Messeinstellungen geladen (alle Eigenschaften für die Mes-
sung).
A 2.2.4.3 Werkseinstellungen
SETDEFAULT [ALL] [NODEVICE]
Zurücksetzen auf Werkseinstellung
- ALL: Es werden alle Setups auf die Werkseinstellungen zurückgesetzt. Wird ALL nicht
angegeben, wird nur das aktuellen Setup zurückgesetzt.
- NODEVICE: Es werden nur die Messeinstellungen zurückgesetzt, die Schnittstellen-
einstellungen bleiben erhalten.
F
TH
TL
PW
