Hardware
4.3

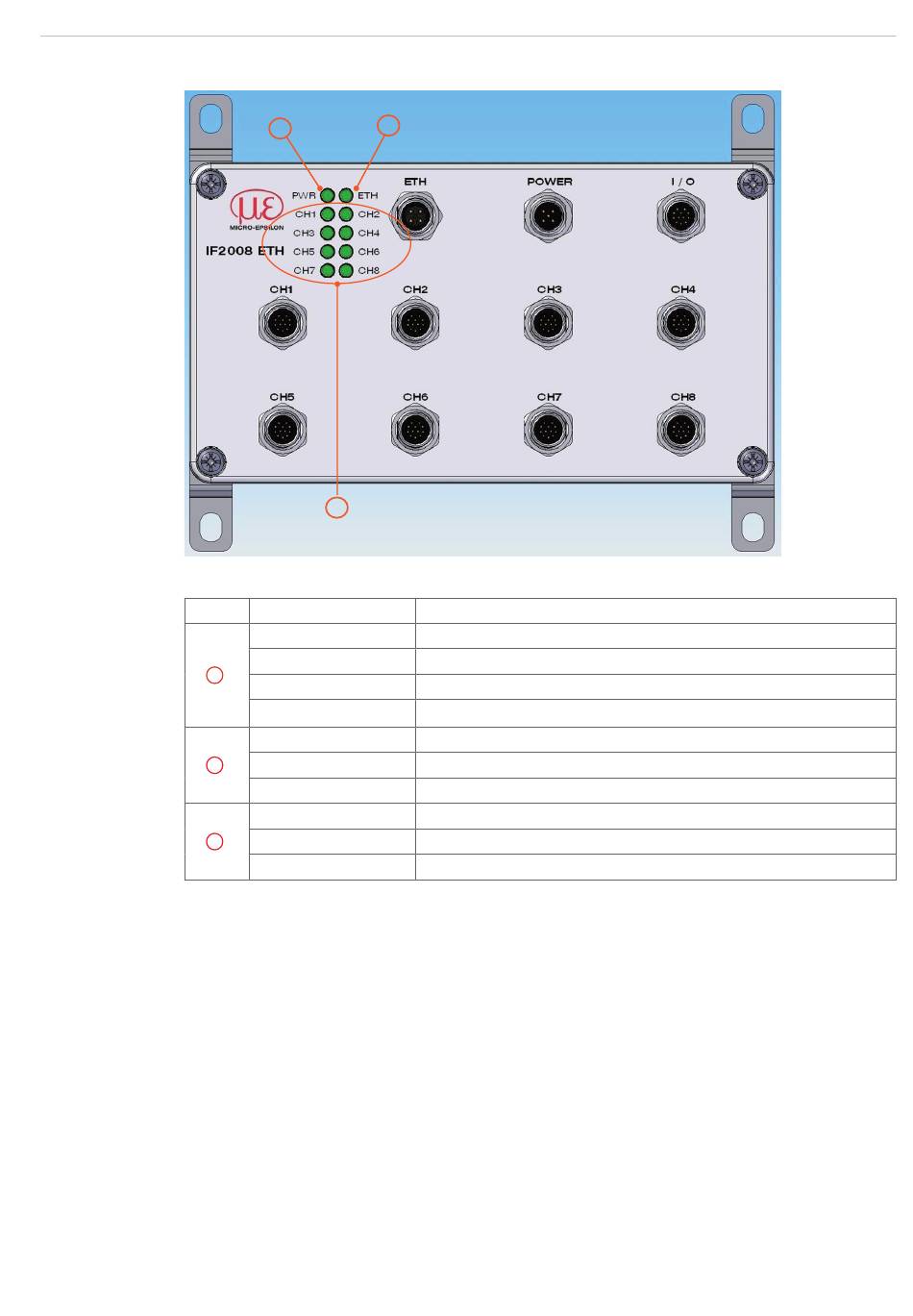

Abb. 9 Status-LEDs IF2008 ETH Schnittstellenmodul
LED
1
2
3
Abb. 10 Beschreibung Status-LED mehrfarbig
IF2008 ETH
Übersicht LEDs
2
1
3
Beschreibung
LED-Farbe
Spannungsversorgung aus
aus
Schnittstellenmodul ist betriebsbereit
grün
Schnittstellenmodul befindet sich im Bootloader-/ Flash-Modus
orange
Initialisierung des Schnittstellenmoduls
rot
Keine Ethernet-Verbindung
aus
Verbindung zwischen PC und Schnittstellenmodul (100 Mbps)
orange
Datenübertragung zwischen PC und Schnittstellenmodul
blinkend
Kein Sensor / Encoder selektiert
aus
Interface auf Sensor eingestellt
grün
Interface auf Sensor eingestellt
orange
Seite 11
