Technische Daten
IF2008 ETH
1.5
Bestimmungsgemäßes Umfeld
Schutzart:
IP 65
Temperaturbereich:
- Betrieb:
0 ... +50 °C
- Lagerung:
+5 ... +50 °C
Luftfeuchtigkeit:
5 - 95 % (nicht kondensierend)
Umgebungsdruck: Atmosphärendruck
2.
Technische Daten
2.1
Mechanik und Umgebung
Temperaturbereich:
- Betrieb:
0 ... +50 °C
- Lagerung:
+5 ... +50 °C
Schutzart:
IP 65 (Wenn alle Stecker angeschlossen sind.)
Abmessungen:
Schnittstellenmodul ca. 220 x 171 x 29,1 mm,
(Außenmaße inklusiv Befestigungslaschen und Stecker)

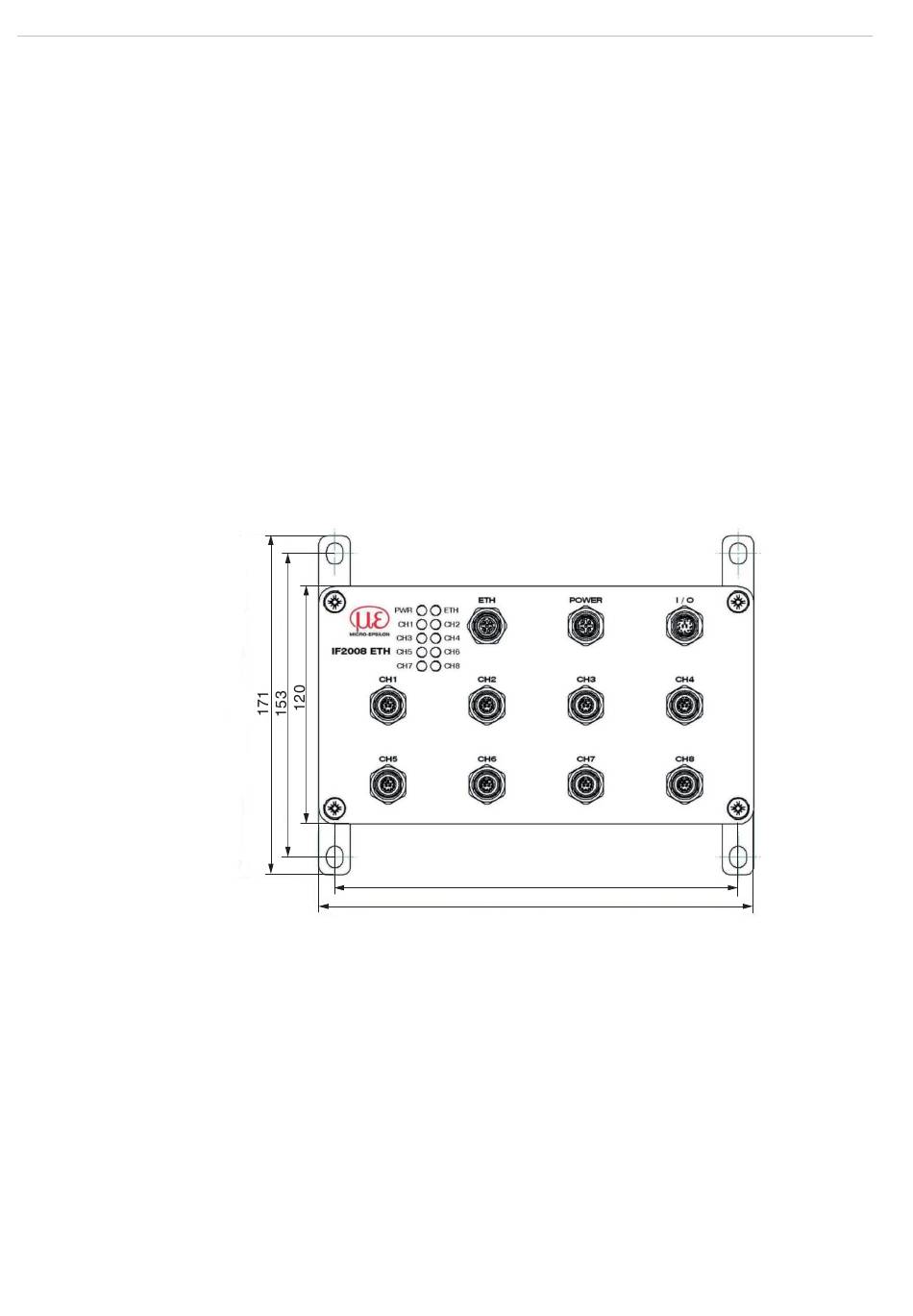

Abb. 1 Maßzeichnung IF2008 ETH Schnittstellenmodul, Abmessungen in mm,
nicht maßstabsgetreu
- Anschlüsse:
ƒ 1 Flanschdose 4-polig Typ Binder 09 3732 500 04 für Ethernet-Anschluss
ƒ 1 Flanschstecker 5-polig Typ Binder 09 3441 600 05 für Power-Anschluss
ƒ 1 Flanschstecker 12-polig Typ Binder 09 3491 600 12 für I/O
ƒ 8 Flanschdose 12-polig Typ Binder 09 3492 600 12 (Kanal 1 – 8) für Sensor- /
Encoder-Anschluss
- Status LEDs:
ƒ 1 LED für Power-Status
ƒ 1 LED für Ethernet-Status
ƒ 8 LEDs für Sensor- / Encoder-Status
204
220
