Warten und Instand setzen

Es gelten die Angaben in der Betriebsanleitung "Mobile Panels 2nd Generation".
Hinweis
Kondensation gefährdet das Geräteinnere
Nach dem Transport des Bediengeräts bei niedrigen Temperaturen oder wenn das Bediengerät Temperaturschwankungen
ausgesetzt wurde, kann sich Feuchtigkeit am Bediengerät oder im Geräteinneren niederschlagen (Kondensation). Das
Gerät kann beschädigt werden mit Folgen für die Maschine oder Anlage.
Gleichen Sie das Bediengerät der Raumtemperatur an, bevor Sie das Gehäuse öffnen.
•
Setzen Sie dabei das Bediengerät nicht der direkten Wärmestrahlung eines Heizgeräts aus.
•
Bei Betauung trocknen Sie das Bediengerät komplett oder öffnen es erst nach einer Wartezeit von ca. 4 Stunden.
•
Gerät reinigen
Hinweis
Reinigung des beschichteten Glas-Touchscreen
Achten Sie bei den Geräten darauf, dass Sie den Glas-Touchscreen und die Beschichtung des Touchscreen nicht
beschädigen.
Verwenden Sie ein Reinigungstuch und Spülmittel oder ein aufschäumendes Bildschirmreinigungsmittel. Üben Sie beim
Reinigen möglichst wenig Druck auf den Touchscreen aus.

Touch-Stift austauschen

Das Bediengerät verfügt zusätzlich über eine frontseitige Halterung für einen Touch-Stift, siehe Kapitel "Überblick". Dieser
Abschnitt beschreibt, wie Sie den Touch-Stift wechseln.
Voraussetzung
Das Bediengerät
•
Einen Touch-Stift, Artikelnummer
•
6AV6645-7AB14-0AS0
Einen Torx-Schraubendreher T10
•
Vorgehensweise

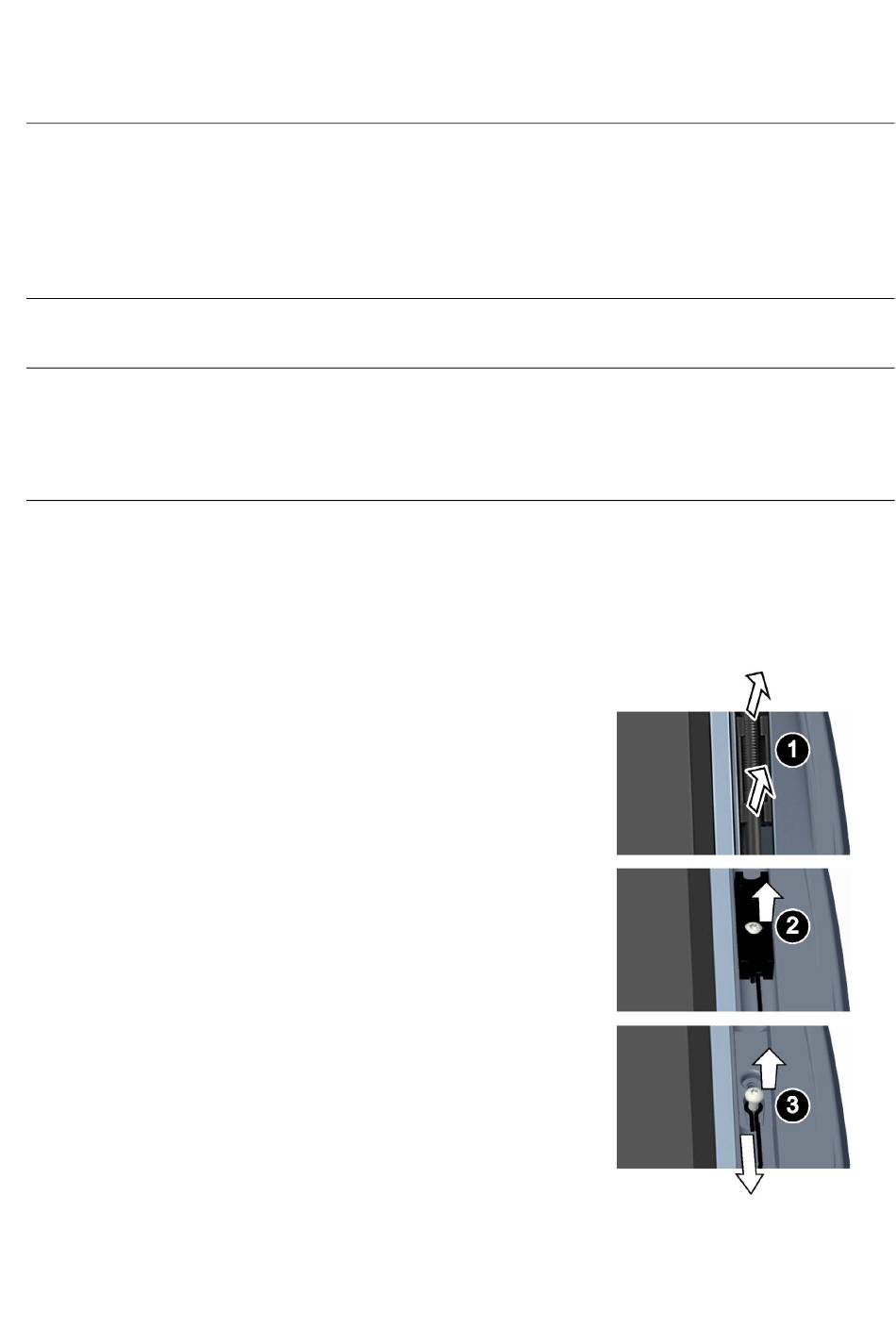

1. Entfernen Sie den Touch-Stift aus seiner Stifthalterung.
2. Drehen Sie die Schraube der Stifthalterung heraus und entnehmen Sie die
Stifthalterung.
3. Drehen Sie die Schraube zur Befestigung der Halteschlaufe heraus und
entfernen Sie die Halteschlaufe.
Verfahren Sie in umgekehrter Reihenfolge, um den neuen Touch-Stift
einzubauen.
Ziehen Sie dabei beide Schrauben mit einem Drehmoment von 0,3 Nm an.
