Siemens SIMATIC HMI KTP700F Mobile Arctic Produktinformation Seite 31

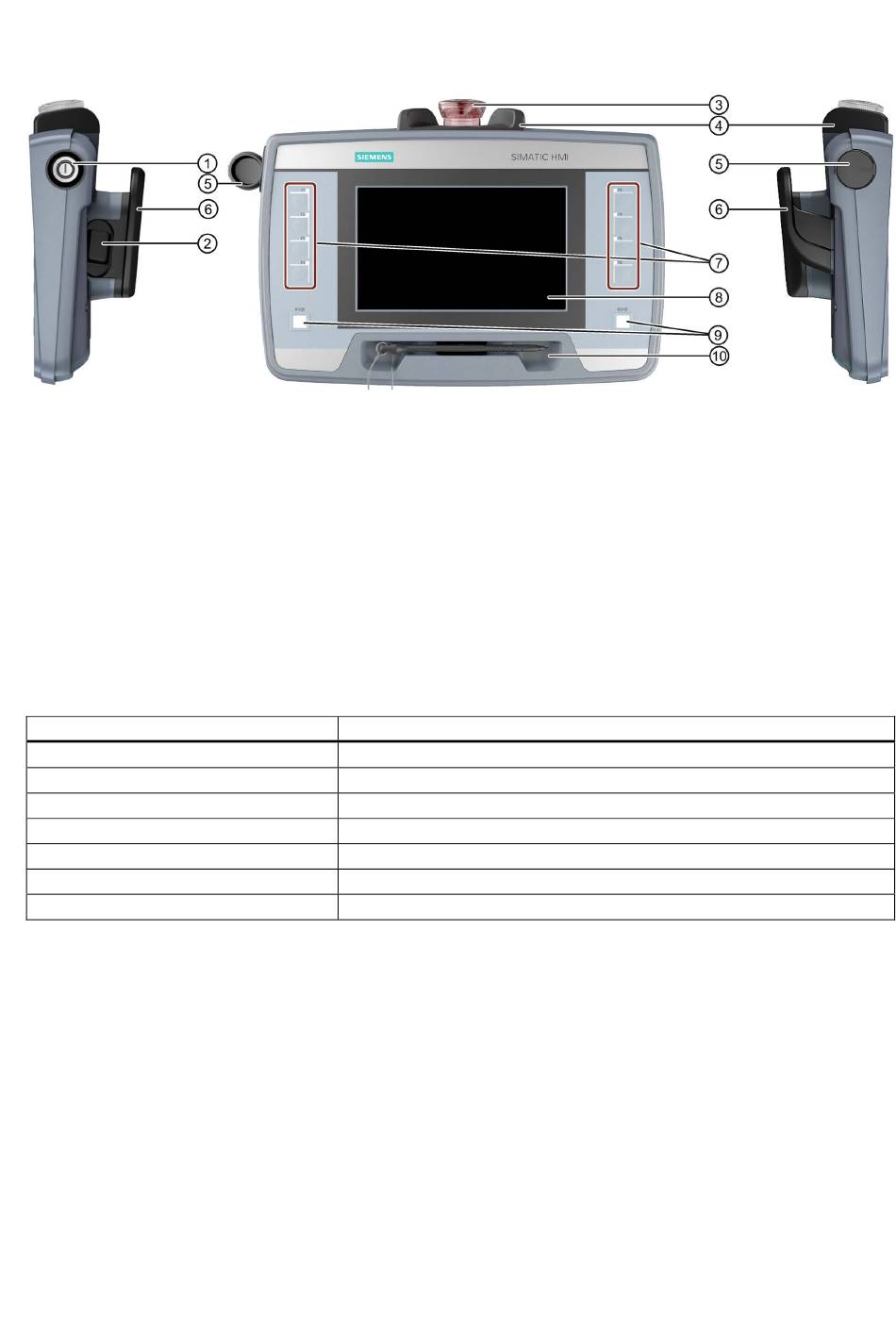

Diseño del panel
①
Interruptor de llave
②
Pulsador de validación
③
Pulsador de parada de emergencia/normal
④
Protección antichoque para el pulsador de parada de emergencia/normal
⑤
Tapa para la interfaz USB
⑥
Asa
⑦
Bloques de teclas de función
⑧
Pantalla con pantalla táctil
⑨
Teclas luminosas
⑩
Soporte con lápiz táctil
Cables de conexión
Los siguientes cables de conexión KTP Mobile están validados para el panel:
Denominación del producto y longitud
Cable de conexión KTP Mobile 2 m
Cable de conexión KTP Mobile 5 m
Cable de conexión KTP Mobile 8 m
Cable de conexión KTP Mobile 10 m
Cable de conexión KTP Mobile 15 m
Cable de conexión KTP Mobile 20 m
Cable de conexión KTP Mobile 25 m
Cajas de conexión
Las siguientes variantes de cajas de conexión están validadas para el panel:
● Caja de conexión compacta, referencia 6AV2125-2AE03-0AX0 a partir de la versión de producto FS-03
● Caja de conexión Advanced, referencia 6AV2125-2AE23-0AX0 a partir de la versión de producto FS-05
KTP700F Mobile Arctic
A5E49199858-AA, 02/2020
Referencia
6AV2181-5AF02-0AX0
6AV2181-5AF05-0AX0
6AV2181-5AF08-0AX0
6AV2181-5AF10-0AX0
6AV2181-5AF15-0AX0
6AV2181-5AF20-0AX0
6AV2181-5AF25-0AX0
31
