Vorhandene Schnittstellen
•
1 Steckplatz zur Aufnahme einer V.24-Schnittstellenkarte. Mit der V.24-Schnitt-
stellenkarte ist folgender Anschluss nutzbar:
1 COM-Schnittstelle zum Anschluss an einen PC zur Konfiguration oder zur
Übermittlung von Verbindungsdaten, ausgeführt als RJ45-Buchse
•
1 PCM-Schnittstelle zur Verbindung von zwei TK-Anlagen, ausgeführt als RJ45-
Buchse
•
2 Schnittstellen zum LAN (100BaseT), ausgeführt als RJ45-Buchsen
•
1 CompactFlash-Sockel zur Aufnahme einer Speicherkarte mit CompactFlash
Typ I oder Typ II. Die Speicherkarte ist für den Betrieb des Kommunikations-
systems immer erforderlich. Das Kommunikationssystem OpenCom 100 wird
grundsätzlich mit einer installierten Compact-Flash-Karte ausgeliefert.
•
1 Anschlussbuchse zum Anschluss der Netzanschlussleitung.

Lage der Schnittstellen

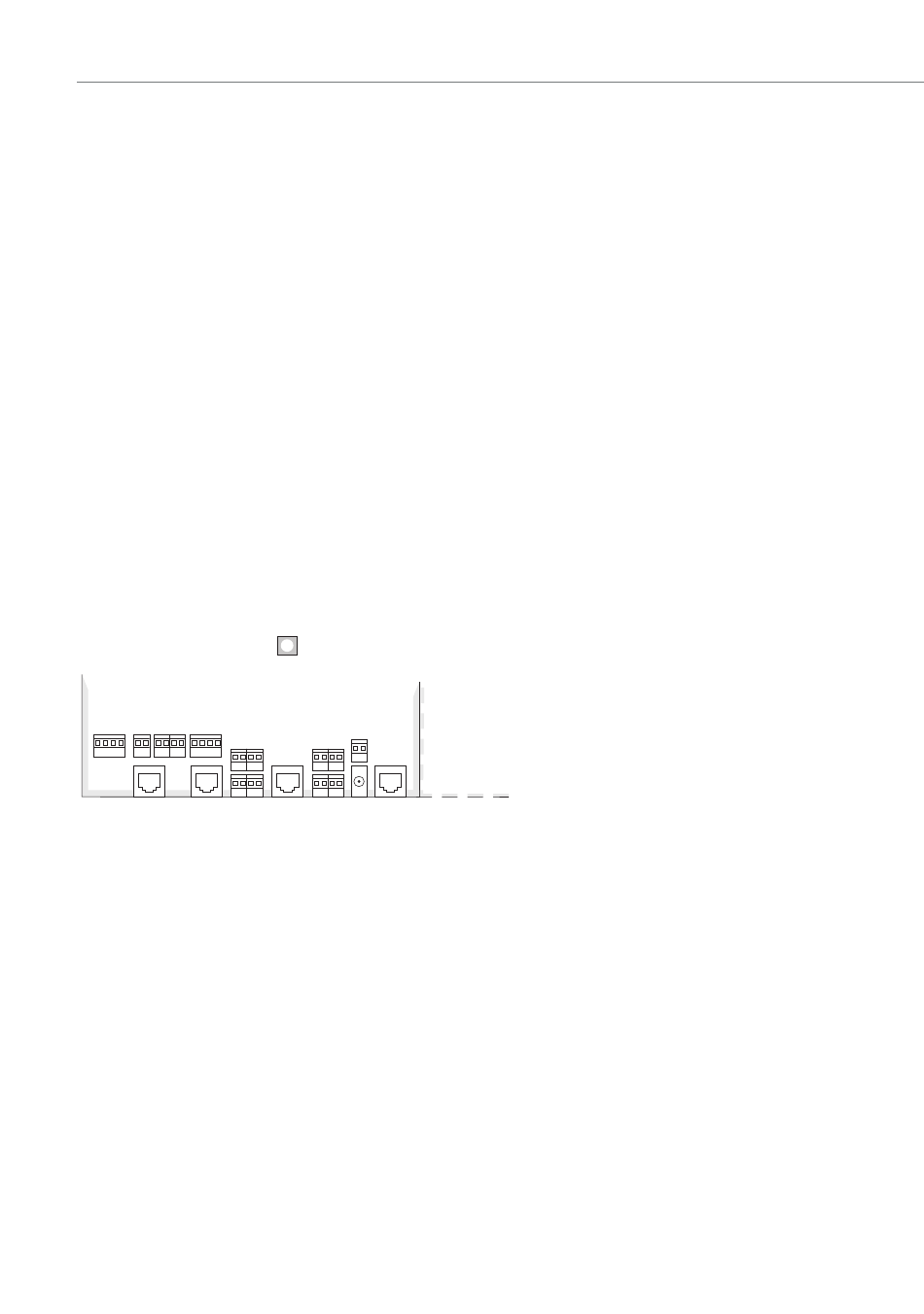

Die Lage der Schnittstellen zeigen folgende Abbildungen:
U
pn
S U 1 S 2
2+3
2M pn
0
a/b
3+4
RJ45 RJ45 a/b
1+2
S 1 S 2
0 0
Lage der Schnittstellen auf der Basisbaugruppe (OpenCom 130)
48
Grundeinstellung
Sensor
Sensor
1+2 3
LAN Aktor DC V.24
in
1+2
