Die OpenCom 130 besitzt drei (die OpenCom 150 fünf) große Steckplätze in denen
Schnittstellenkarten betrieben werden können. Jede Schnittstellenkarte wird über
zwei Anschlussbuchsen mit der Erweiterungsbaugruppe bzw. der Hauptbaugruppe
verbunden. Folgende Eigenschaften zeichnen die großen Steckplätze der
OpenCom 130 / 150 aus:
•
Es gibt keine vorgeschriebene Reihenfolge der Belegung. Sie können also bei-
spielsweise in Steckplatz 3 eine Schnittstellenkarte betreiben, obwohl
Steckplatz 2 nicht belegt ist.
•
Jeder der Steckplätze ist mit einer Gruppe von Druckklemmen verbunden. Es
gibt daher auf der Erweiterungsbaugruppe der OpenCom 130 auch drei Druck-
klemmengruppen (auf der Hauptbaugruppe der OpenCom 150 fünf Druck-
klemmengruppen). Zur Unterscheidung sind die Druckklemmen einer Gruppe
gleich eingefärbt.
•
Die Steckplätze sind nicht gleichartig. Einige der erhältlichen Schnittstellen-
karten können daher nicht in allen Steckplätzen betrieben werden. Beachten Sie
die Übersicht unter Schnittstellenkarten ab Seite 50.

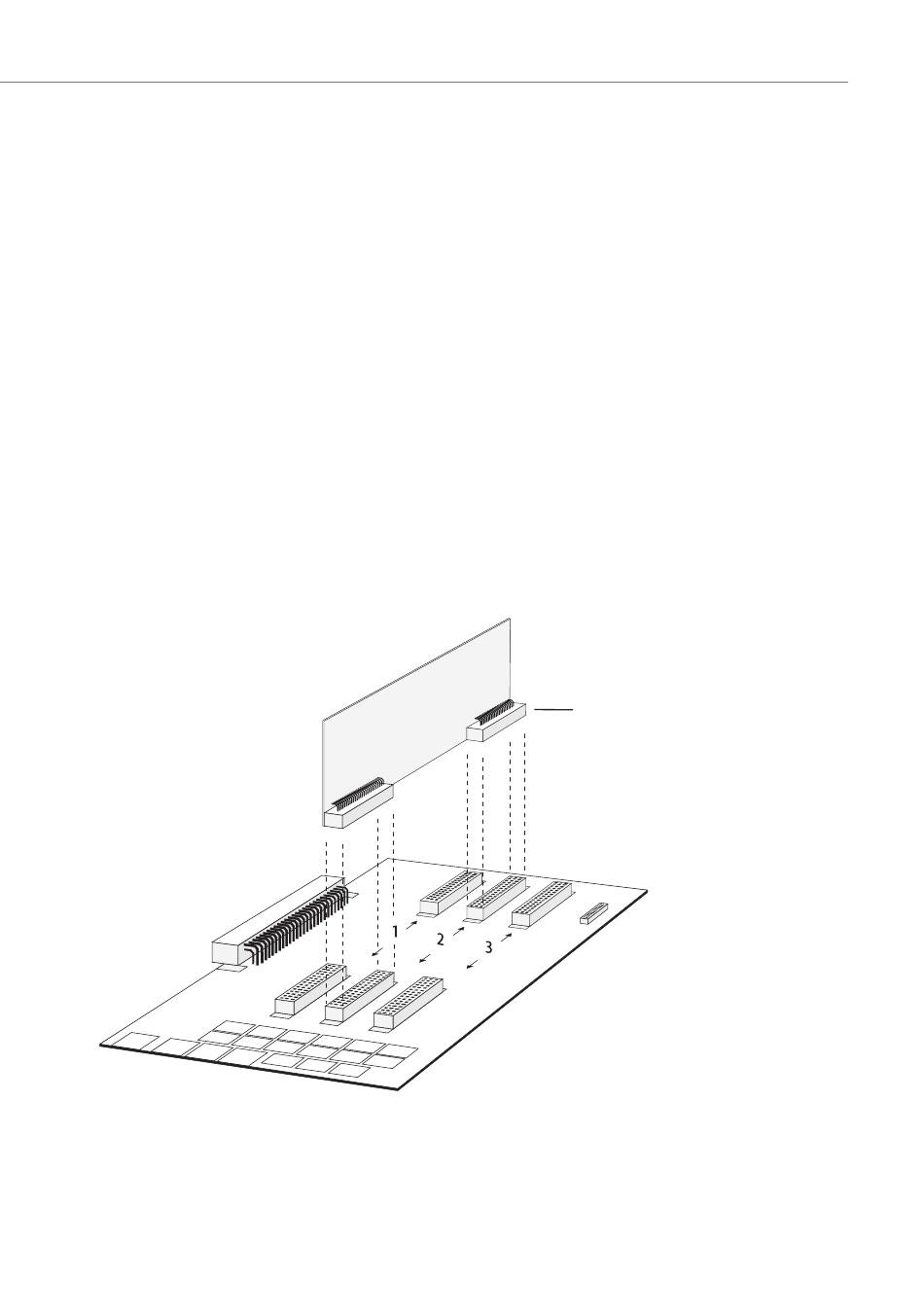

Einbau einer Schnittstellenkarte in einen Steckplatz der Erweiterungsbaugruppe der
OpenCom 130
Schnittstellenkarten einbauen
