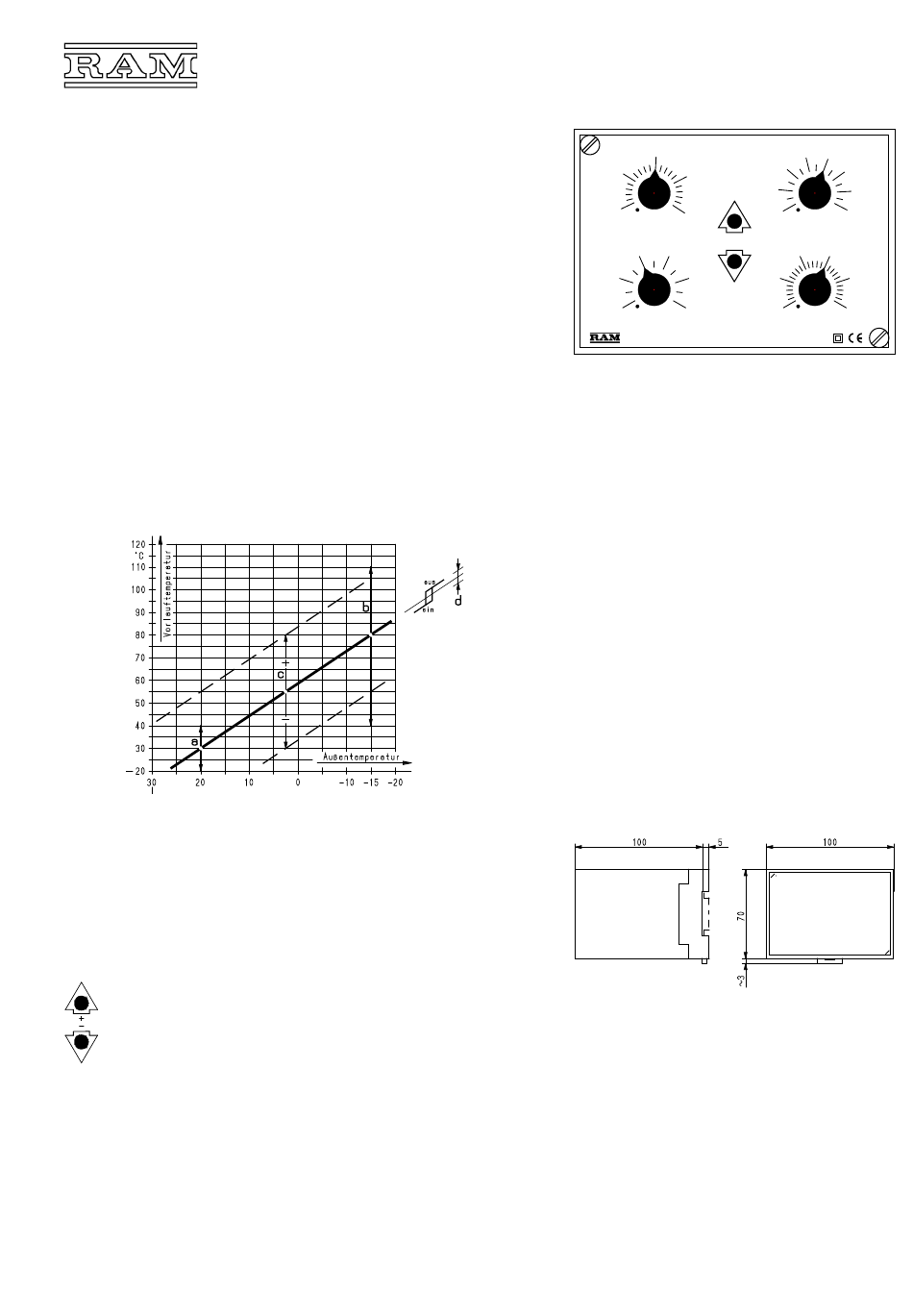

RAM 424.013 Bedienungsanleitung

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
• Zweipunktregler für außentemperaturabhängige Heizungsregelungen
• Heizkurveneinstellung 40°C bis 110°C bei –15°C Außentemperatur
Zur außentemperaturabhängigen Vorlaufregelung in Warmwasserheizungsan-
lagen mit einem Gasbrenner, einer Wärmepumpe u. Ä.
Beschreibung
Der Regler besitzt einen Zweipunktausgang mit einstellbarer Schaltdifferenz. Er
regelt die Vorlauftemperatur der Heizungsanlage entsprechend der einge-
stellten Heizkurve und der herrschenden Außentemperatur.
An der Gerätefront befinden sich Knöpfe zur Einstellung der Heizkurve, der
Schaltdifferenz und einer Nachtabsenkung, ferner LEDs zur Anzeige des Reg-
lerbefehls wärmer-kälter.
Die Heizkurve wird durch getrenntes Einstellen der Vorlauftemperatur bei
+20°C und –15°C Außentemperatur gewählt. Die gewünschte Nachtabsenkung
kann am entsprechenden Knopf in K (°C) eingestellt und über eine separate
Schaltuhr aufgeschaltet werden. Sie bewirkt eine Parallelverschiebung der
Heizkurve nach tieferen Vorlauftemperaturen.
An den Regler sind ein Fernversteller oder ein Fernbedienungsgerät zur Kur-
venparallelverschiebung und Anzeigegeräte für Vorlauf- und Außentemperatur
anschließbar.
Einstellung
a Kurveneinstellung bei +20°C Außentemperatur
b Kurveneinstellung bei –15°C Außentemperatur
c Kurvenparallelverschiebung
d Schaltdifferenz Ein-Aus
Anpassung an die Regelstrecke
Kleine Einstellwerte der Schaltdifferenz verringern die Temperaturschwankun-
gen, vergrößern aber die Schalthäufigkeit.
Eine optimale Einstellung ergibt sich meist mit 4K Schaltdifferenz.
LED-Anzeige
Regler verlangt höhere Temperatur
(Heizung Ein)
Regler verlangt niedrigere Temperatur
(Heizung Aus)
--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
16.12.13
RAM GmbH Mess- und Regeltechnik, Herrsching
Außentemperaturabhängiger Zweipunktregler
424.013
30
25
35
20
40
°C
Vorlauftemperatur
bei + 20°C AT
+
–
4 6
2 8
0
10
K
Schaltdifferenz
GmbH Mess- und Regeltechnik Herrsching
Ausschreibungstext
RAM-Außentemperaturabhängiger Heizungsregler Typ
424.013.
Elektronischer Zweipunktregler mit LED-Anzeige und
Anschluss für Fernversteller und Istwertanzeiger.
Kunststoff-Steckgehäuse 70x100x105mm für Aufbau-
montage und Fronteinbau.
Heizkurveneinstellung 40...110°C bei –15°C AT.
Netzanschluss 230V~, Schutzart IP 40.
Technische Daten
Netzanschluss 230V±10%, 50/60Hz, ca. 3VA
Umgebungstemperatur 0...60°C
Schutzart IP 40, schutzisoliert
Gewicht 540g
Einstellbereiche
- Heizkurve bei
+20°C Außentemp. 20...40°C Vorlauftemp.
–15°C Außentemp. 40...110°C Vorlauftemp.
- Nachtabsenkung 0...25K Vorlauftemperatur
- Schaltdifferenz 0...10K Vorlauftemperatur
Ausgang potentialfreier Umschalter
- Schaltleistung 250V/5A, 500VA induktiv
Maßbild
Montage
Die Geräte sind für Wandaufbau und Fronteinbau ge-
eignet. Wandaufbau ist durch Aufschnappen auf eine
35mm-Tragschiene oder durch Schraubbefestigung
möglich. Für Fronteinbau ist ein Montagezubehör Typ
999.401 erforderlich.
424.013
70
80
60
90
50
100
110
40
°C
Vorlauftemperatur
bei -15°C AT
10 15
5 20
0
25
K
Nachtabsenkung
