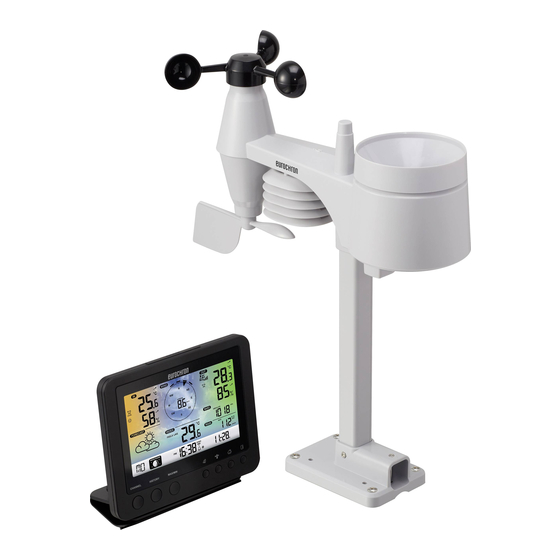

- Seite 1 Bedienungsanleitung Funk-Wetterstation Best.-Nr. 2203063 Seite 2 - 39 Operating Instructions Wireless weather station Item No. 2203063 Page 40 - 76...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................5 Lieferumfang ................................5 Merkmale und Funktionen ...........................6 Sicherheitshinweise .............................7 a) Allgemein ...............................7 b) Angeschlossene Geräte ..........................7 c) Batterien/Akkus .............................7 d) Personen und Produkt ...........................8 e) Elektrische Sicherheit ...........................9 Bedienelemente ..............................10 a) Wetterstation ...............................10 b) Anzeigen im LC-Display .......................... - Seite 3 g) Ausgelösten Warnalarm abschalten ......................26 h) Hintergrundbeleuchtung einstellen ......................26 12. Anzeigen und Bedeutungen ..........................26 a) Anzeige von Temperatur und Luftfeuchtigkeit .....................26 b) Luftdruckeinheit und Luftdruckanzeige ......................27 c) Wetterindex-Anzeige von FEELS LIKE → HEAT INDEX → WIND CHILL → DEWPOINT .......27 d) Niederschlagsmessung ..........................28 e) Anzeige von Windgeschwindigkeit und Windrichtung .................29 f) Anzeige der kumulierten MAX-/MIN -Werte der Wetterdaten ..............30 g) Messwerte außerhalb des Messbereichs ....................30 h) Mondphasen ..............................30 i) Wettervorhersage und Wettervorhersagesymbole ..................31...
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Dieses Produkt dient zur Anzeige verschiedener Messwerte, z.B. der Innen-/Außentemperatur, der Innen-/Außen- luftfeuchte, der Niederschlagsmenge, der Windgeschwindigkeit und der Windrichtung. Die Messdaten des Außen- sensors werden per Funk drahtlos zur Wetterstation übertragen. Das Produkt speichert die gemessenen Maximal-/ Minimalwerte eines jeden Tages. -
Seite 6: Merkmale Und Funktionen
5. Merkmale und Funktionen • Aktualisieren Sie die Wetterdaten rund um Ihr Haus an jedem Ort • 5,7 Zoll Farbdisplay • Veröffentlichung lokaler Messwerte des Wetters auf einer öffentlichen Wetterplattform (Weather-Underground & Weathercloud) • Einstellung des Kontrastniveaus des LC-Displays für unterschiedliche Betrachtungswinkel • Anzeige von Uhrzeit und Wochentag • Anzeigen der Innentemperatur & Luftfeuchtigkeit •... -
Seite 7: Sicherheitshinweise
6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Hand- habung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/ Garantie. -
Seite 8: Personen Und Produkt
• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen Sie Batterien/Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren verschluckt werden könnten. • Nehmen Sie keine Batterien/Akkus auseinander, schließen Sie sie nicht kurz und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht aufladbare Batterien aufzuladen. Es besteht Explosionsgefahr! •... -
Seite 9: Elektrische Sicherheit
e) Elektrische Sicherheit • Das Netzteil ist in Schutzklasse II aufgebaut. • Gießen Sie nie Flüssigkeiten über elektrische Geräte aus und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände neben das Gerät. Sollte dennoch Flüssigkeit oder ein Gegenstand ins Geräteinnere ge- langt sein, schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. -
Seite 10: Bedienelemente
7. Bedienelemente a) Wetterstation 11 12 13 14 15 16 BARO SENSOR REFRESH RESET UNIT WI-FI CHANNEL HISTORY MAX/MIN 20 21 22 23 24 1 Standfuß 15 Ab-Taste 2 Taste SNOOZE 16 Auf-Taste 3 Taste CHANNEL 17 Anschlusskabel für das Netzteil (mit Niederspannungsbuchse) 4 Taste HISTORY 18 Einstell-Taste Zeitmodus 12/24... -
Seite 11: B) Anzeigen Im Lc-Display
b) Anzeigen im LC-Display 1.1 Temperatur und Luftfeuchtigkeit (innen) 1.5 Temperatur und Luftfeuchtigkeit (außen) 1.2 Wettervorhersagesymbole 1.6 Luftdruckanzeige 1.3 Wochentag / Mondphasen / Uhrzeit / Datum 1.7 Anzeige der Niederschlagsmenge 1.4 Windwerte (Richtung/Stärke) 1.8 Wetter-Index (z. B. gefühlte Werte) c) Anzeige-Symbole im Display Anzeigebereich für die Innenluftfeuchte/-temperatur, Komfortindikator, Grenzwerte (1.1) „IN“ für Innensensor Symbol „HI AL“ für oberen Grenzwert... -
Seite 12: Anzeigebereich Für Die Wettervorhersage (1.2)
Anzeigebereich für die Wettervorhersage (1.2) „FORECAST“ für Vorhersage Grafische Symbole für die Wettervorhersage für die nächsten 12 bis 24 Stunden (berechnet aufgrund des Luftdruckverlaufs der letzten Stunden) Anzeigebereich für den Wochentag, die Mondphase, Uhrzeit und das Datum (1.3) „MO“ für die ersten beiden Buchstaben des Namens des Wochentags (entsprechend der eingestellten Sprache) Mondphasen-Anzeige (Lesen Sie dazu auch im Kapitel „12.Anzeigen und Bedienungen“, Abschnitt „h) Mondphasen“) Symbol „PM“ für nachmittags in der 12-Stunden-Anzeige der Uhrzeit („AM“ für vormittags) Anzeige der Uhrzeit in Ziffern - Stunden und Minuten Access Point Modus Das Symbol „SYNC“ zeigt an, dass das Zeitsignal über das Internet erfolgreich empfangen worden ist. -
Seite 13: Anzeigebereich Für Die Außenluftfeuchte/-Temperatur, Funkempfang Und Grenzwerte Regenmenge (1.5)
Anzeigebereich für die Außenluftfeuchte/-temperatur, Funkempfang und Grenzwerte Regenmen- ge (1.5) Anzeigebereich „OUT“ für Außensensor Symbol für Funkempfang der Messwerte vom Außensensor Symbol für leere/schwache Batterien im Außensensor (bei mehreren Außen- sensoren erscheint dieses Symbol für jeden Kanal einzeln) Anzeige des Signalempfangs Symbol „HI AL“ für oberen Grenzwert / Symbol „LO AL“ für unteren Grenzwert Symbol „ “ für eingeschaltete Messwert-Alarmfunktion Trendanzeige für Außentemperatur und Außenluftfeuchte (steigend, gleichblei- bend, fallend) -
Seite 14: Außensensor
d) Außensensor A Regentrichter B Dosenlibelle C Antenne D Windgeschwindigkeitssensor E Standrohr F Abschirmung G Windfahne H Masthalterung Klemmschelle J LED-Anzeiger (Funksignal) K Rücksetzknopf RESET (versenkt) L Batteriefachdeckel M Schrauben (4x) 8. Vorbereitungen zum Aufstellen und der Montage Wählen Sie einen geeigneten Aufstellort. Beachten Sie dabei folgende Punkte/Kriterien. a) Reichweite des Funksignals Die Reichweite der Übertragung der Funksignale zwischen Außensensor und Wetterstation beträgt unter optimalen Bedingungen bis zu 150 m. Bei dieser Reichweiten-Angabe handelt es sich jedoch um die sog. „Freifeld-Reichweite“. -
Seite 15: B) Installationshinweise
• Nähe zu elektrischen Motoren, Trafos, Netzteilen • Nähe zu Steckdosen, Netzkabeln • Nähe zu schlecht abgeschirmten oder offen betriebenen Computern oder anderen elektrischen Geräten • Andere Geräte arbeiten auf der gleichen Sendefrequenz (868 MHz) Die folgenden Werte sollen Ihnen dabei helfen, einzuschätzen wie die Materialien bestimmter Hindernisse Funksig- nale abschwächen. -
Seite 16: Aufstellen Und Montage
• Sichern Sie zu montierende Teile bei erhöhter Montage außerdem durch eine zweite, von der eigent- lichen Montagevorrichtung unabhängige Sicherheitsaufhängung. Achten Sie darauf, dass beim Bohren von Montagelöchern bzw. beim Festschrauben keine vorhandenen Kabel oder Leitungen (auch Wasserleitungen) beschädigt werden. 9. -
Seite 17: Standrohr Und Masthalterung Montieren
Standrohr und Masthalterung montieren 1. Stecken Sie die Oberseite des Standrohres (E) in die viereckige Öffnung am Wetter- sensor. 2. Beachten Sie dabei, dass sich die Pfeilmarkierungen von Standrohr und Sensorober- teil in der richtigen Ausrichtung zueinander befinden. 3. Setzen Sie die mitgelieferte Mutter in das Sechskantloch am Sensor ein. Führen Sie die Schraube auf der anderen Seite her ein und ziehen Sie sie mit einem passenden Schraubendreher fest. -
Seite 18: Auf Der Südhalbkugel
Auf der Oberseite des Außensensor-Gehäuses befindet sich zwischen Regentrichter (A) und Windge- schwindigkeitssensor (D) eine Markierung „N“ und ein Pfeil für die Himmelsrichtung „Norden“. Befestigen Sie den Außensensor mit den darauf befindlichen Sensoren so, dass die Markierung „N“ genau nach Norden zeigt. Die korrekte Himmelsrichtung lässt sich mit einem Magnetkompass ermitteln. In manchen Smartphones ist ein Kompass als App integriert oder herunterladbar. Falls Sie über keinerlei Kompass verfügen, so können Sie ggf. -
Seite 19: Batterie In Die Wetterstation Einlegen
Wenn der LED-Anzeiger (J) nicht aufleuchtet oder dauernd leuchtet, stellen Sie sicher dass die Batterien mit korrekter Polarität eingelegt worden sind. Das Einlegen der Batterien mit der falschen Polarität kann den Außensensor dauerhaft schädigen. • Öffnen Sie den Batteriefachdeckel (L) an der Oberseite der Masthalterung (H) des Außensensors. Lösen Sie dazu die einzelne Schraube des Batteriefachdeckels und schrauben Sie die Schraube mit einem passenden Schraubendreher heraus. -
Seite 20: Wetterstation An Das Netzteil Anschließen
b) Wetterstation an das Netzteil anschließen • Verbinden Sie den Niederspannungsstecker des Netzteils mit der Buchse am Anschlusskabel für das Netzteil (17) an der Rückseite der Wetterstation. Sollten keine Anzeigen im LC-Display (10) erscheinen, drücken Sie die Rücksetz-Taste RESET (25) mit einem spitzen Gegenstand, um die Wetterstation zurückzusetzen. -
Seite 21: Bedienung
11. Bedienung a) Wetterstation per Funk mit dem Außensensor verbinden Der Sender für die Funkübertragung aller Messdaten ist im Außensensor integriert. Die Wetterstation beginnt auto- matisch nach dem Einlegen der Batterie damit nach aktiven Außensensoren zu suchen und sich mit diesen per Funk zu verbinden. -
Seite 22: Wlan-Verbindung Zwischen Wetterstation Und Router Herstellen
• Warten Sie ggf. einige Zeit bis zum erfolgreichen Empfang aller Signale der einzelnen Sensoren. Sie können durch Drehen des Windgeschwindigkeitssensors (D) Wind und durch Einfüllen von Wasser in den Regentrichter (A) Regen simulieren, um erste Messwerte von allen Sensoren zu erhalten. c) WLAN-Verbindung zwischen Wetterstation und Router herstellen 1. -
Seite 23: Manuelle Einstellung Der Uhrzeit Und Des Datums
Zeitzone: Um die Zeit für Ihre Zeitzone anzuzeigen, ändern Sie die Zeitzone im Uhr-Einstellmodus von ‚00‘ (Standar- deinstellung) bis zu Ihrer Zeitzone (z. B. 01 für Mitteleuropa oder 08 gilt für China). 1. Drücken und halten Sie die Uhrzeiteinstell-Taste (11) für 2 Sekunden lang, um den Zeiteinstellungsmodus aufzurufen. -
Seite 24: Alarmzeit Anzeigen Und Alarm Aktivieren/Deaktivieren
• Drücken Sie die Auf-Taste (16) oder Ab-Taste (15), um die Stundeneinstellung des Weckalarms zu ändern. Bestätigen Sie die Einstellung mit der Alarm-Taste (12). Die Minutenangabe blinkt. • Drücken Sie die Auf-Taste (16) oder Ab-Taste down (15), um die Minuteneinstellung zu ändern. Bestätigen Sie die Einstellung durch Drücken der Alarm-Taste . -
Seite 25: Warnalarme Einstellen Und Anzeigen
Warnalarme einstellen und anzeigen Es sind Warnalarme für die Temperaturen (innen und außen), die Luftfeuchtigkeit (innen und außen, die Windge- schwindigkeit sowie den Luftdruck und die Niederschlagsrate einstellbar. 1. Drücken Sie die Warn-Taste (14), um den gewünschten Alarmwert und dessen Einstellwerte in der folgenden Reihenfolge anzuzeigen. Die Symbole „HI AL“ oder „LO AL“ werden im LC-Display (10) mit angezeigt. -
Seite 26: Ausgelösten Warnalarm Abschalten
g) Ausgelösten Warnalarm abschalten Wenn ein Warnalarm ausgelöst wurde, ertönt der Alarmton. Er kann wie folgt gestoppt werden: - Wenn keine Bedienung erfolgt, schaltet sich der Warnalarmton nach 2 Minuten selbsttätig ab. Die Anzeigen und Symbole blinken solange weiter bis sich die Mess-/Anzeigewerte wieder außerhalb der eingestellten Werte der Alarmeinstellung befinden. -
Seite 27: B) Luftdruckeinheit Und Luftdruckanzeige
b) Luftdruckeinheit und Luftdruckanzeige Der atmosphärische Druck ist der Druck an jedem Ort der Erde, der durch das Gewicht der darüber befindlichen Luftsäule verursacht wird. Ein atmosphärischer Druck bezieht sich auf den durchschnittlichen Druck und nimmt mit zunehmender Höhe allmählich ab. Meteorologen messen mit Barometern den Luftdruck. Da die Änderung des Luft- drucks stark vom Wetter abhängt, ist es möglich, das Wetter durch Messen der Druckänderungen vorherzusagen. Luftdruckeinheit einstellen Drücken Sie im normalen Modus die Umschalt-Taste BARO UNIT (20), um die Barometereinheit in Schleife in der folgenden Reihenfolge zu ändern: hPa → inHg → mmHg... -
Seite 28: Niederschlagsmessung
„WIND CHILL“ (Wind chill) Eine Kombination der Temperatur- und Windgeschwindigkeitsdaten des Außensensors bestimmt den aktuellen Windchill-Faktor. „DEWPOINT“ (Taupunkt) • Der Taupunkt ist die Temperatur, unter der der Wasserdampf in der Luft bei konstantem Luftdruck mit der gleichen Geschwindigkeit, mit der er verdampft, zu flüssigem Wasser kondensiert. Das Kondenswasser wird Tau genannt, wenn es sich auf einer festen Oberfläche bildet. • Die Taupunkttemperatur wird durch die Temperatur- und Feuchtigkeitsdaten des Außensensors bestimmt. d) Niederschlagsmessung Der Displaybereich „RAIN“ zeigt die Niederschlagsinformationen an. Die Einheiten der Niederschlagsmessung sind einstellbar. -
Seite 29: Zurücksetzen Der Gemessenen Gesamten Niederschlagsmenge
„Total“ Dieser Niederschlagswert erfasst den kumulierten Regenfall seit dem letzten Neustart der Wetterstation oder ab jedem Mal nachdem die Taste HISTORY (4) für 2 Sekunden gedrückt gehalten wurde. „Rate“ Dieser angezeigte Niederschlagswert entspricht dem Regenfall hochgerechnet auf eine Stunde. Eine Aktualisierung erfolgt alle 24 Sekunden. Zurücksetzen der gemessenen gesamten Niederschlagsmenge Drücken und halten Sie im normalen Modus die Taste HISTORY (4) für 2 Sekunden, um alle Niederschlagsaufzeich- nungen zurückzusetzen. -
Seite 30: Anzeige Der Kumulierten Max-/Min -Werte Der Wetterdaten
f) Anzeige der kumulierten MAX-/MIN -Werte der Wetterdaten Sie können verschiedene Maximal- und Minimalwerte der Wetterdaten aus dem Speicher abrufen und im LC-Display (10) anzeigen. Drücken Sie im Normal-Modus die Taste MAX / MIN (5), um die MAX-/MIN-Datensätze anzuzeigen. Jedes Drücken schaltet einen Schritt in der Schleife weiter nach vorn. Die Anzeigereihenfolge ist wie folgt: Innenraum (oder aktueller Kanal) MAX. Temperatur → Innenraum (oder aktueller Kanal) MIN. Temperatur → In- nenraum (oder aktueller Kanal) MAX. Luftfeuchtigkeit → Innenraum (oder aktueller Kanal) MIN. Luftfeuchtigkeit →... -
Seite 31: Wettervorhersage Und Wettervorhersagesymbole
• Zur Bedeutung der einzelnen Mondphasen-Symbole lesen Sie die folgende Übersicht Nördliche Hemisphäre Mondphase Südliche Hemisphäre Neumond Zunehmender Mond Erstes Viertel zunehmender Dreiviertelmond Vollmond abnehmender Dreiviertelmond drittes Viertel abnehmender Mond i) Wettervorhersage und Wettervorhersagesymbole • Die Wetterstation errechnet eine Wettervorhersage für die nächste Zeit aus dem bisherigen Luftdrucktrend (Barometer) und zeigt entsprechende Wettervorhersagesymbole an. -
Seite 32: Wetterdaten Verschiedener Außensensoren Anzeigen
zu kalt angenehm zu warm Die Anzeige des Komfortlevels kann je nach Luftfeuchtigkeit bei gleicher Temperatur variieren. Bei Tempe- raturen unter 0 °C oder über 60 °C zeigt die Wetterstation keine Komfortsymbole an. k) Wetterdaten verschiedener Außensensoren anzeigen Diese Wetterstation unterstützt einen Multifunktions-Außensensor und bis zu 7 zusätzliche drahtlose Thermo-Hygro- Außensensoren. -
Seite 33: Erweiterte Einstellungen Des Webinterfaces
Language: English “SETUP” Seite SETUP ADVANCED WiFi Router setup Routersuche WLAN-Router (SSID) Search Router: ROUTER_A manuelle Router- SSID manuell eingeben Add Router einstellung Sicherheitsprotokoll (meist WAP2) Security type: WAP2 Router-Passwort (kann frei bleiben falls Passwort (wenn Router Password: ****** ungesichert) vergeben) Weather server setup Daten hochladen (Wunderground) Wunderground... -
Seite 34: Kalibrierung
Language: English Erweiterte Einstellungen SETUP ADVANCED Temperatureinheit wählen Temperature Humidity % Indoor Current offset: 1 Current offset: -5 Outdoor Current offset: -9 Current offset: 10 CH 1 Current offset: 2 Current offset: -5 Temperatur kalibrieren Luftfeuchtigkeit kalibrieren CH 2 Current offset: 3 Current offset: -2 CH 3 Current offset: 1.2... - Seite 35 Current Function Derzeitige Version der Funktions-Firmware firmware version Current WI-FI Derzeitige Version der WLAN-Firmware firmware version Function firmware version: 1.00 C:\download\PWS_SYS.bin Browse 30% ... Upload WiFi firmware version: 1.00 Browse Upload 1. Laden Sie die neueste Firmware-Version (Funktions- oder WLAN-Firmware) auf Ihren PC herunter. 2.
-
Seite 36: Wetter-Webseiten
14. Wetter-Webseiten Sie können Ihre Wetterstation mit 2 Webseiten verbinden, um Ihre Wetterdaten anzeigen zu lassen. Wählen Sie eine Webseite aus den zwei Webadressen aus. Wählen Sie den gewünschten Server durch Eingabe des Link in die Adresszeile Ihres Webbrowsers aus, oder starten Sie die Anwendung mit dem Link. https://www.wunderground.com/ https://weathercloud.net/ Erstellen Sie sich ein Konto und folgen den Anweisungen zum Einloggen und der Bedienung auf der Webseite. -
Seite 37: Pflege Und Reinigung
16. Pflege und Reinigung Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann. • Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Entnehmen Sie dazu die Batterie. •... -
Seite 38: Konformitätserklärung (Doc)
18. Konformitätserklärung (DOC) Hiermit erklärt Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, dass dieses Produkt der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.conrad.com/downloads Wählen Sie eine Sprache durch Anklicken eines Flaggensymbols aus und geben Sie die Bestellnummer des Produkts in das Suchfeld ein;... -
Seite 39: Technische Daten
20. Technische Daten a) Wetterstation Spannungsversorgung (Batterie) ......1 x 3 V/DC Batterie CR2032 Batterielebensdauer ......... ca. 9 Monate (ohne angeschlossenes Netzteil), vier Jahre (bei Benut- zung des Netzteils) WLAN Frequenzbereich ........2,412 bis 2,472 Ghz Funkübertragung ..........868 - 868,6 Mhz (Außensensor/Wetterstation) Reichweite ............150 m Signalstärke ............b: 17 dBm, g: 13,5 dBm, n: 12,5 dBm (WLAN) Unterstützte Außensensoren ......bis zu 7 Kanäle für Außensensoren... - Seite 40 Table of contents Page Introduction ................................42 Explanation of symbols ............................42 Intended use ..............................43 Package contents ..............................43 Features and functions ............................44 Safety information ..............................45 a) General information .............................45 b) Connected devices ............................45 c) Batteries ..............................45 d) Persons and product ...........................46 e) Electrical safety ............................46 Controls ................................48 a) Weather station ............................48 b) Indicators on LCD display ..........................49...
- Seite 41 g) Deactivating a triggered warning alarm .......................63 h) Adjusting the backlight ..........................63 12. Indicators and meanings ............................64 a) Temperature and air humidity indicators ......................64 b) Air pressure unit and air pressure display ....................64 c) Weather index display of FEELS LIKE → HEAT INDEX → WIND CHILL → DEW POINT .......64 d) Precipitation measurement .........................65 e) Wind speed and wind direction display .......................66 f) Displaying the cumulated MAX/MIN values for the weather data ..............67 g) Measured values outside of the measurement range .................68...
-
Seite 42: Introduction
1. Introduction Dear customer, Thank you for purchasing this product. This product complies with statutory, national and European regulations. To ensure that the product remains in this state and to guarantee safe operation, always follow the information in these operating instruction. These operating instructions are part of this product. -
Seite 43: Intended Use
3. Intended use This product serves to display different measured values, e.g. the indoor/outdoor temperature, indoor/outdoor air humidity, precipitation quantity, wind speed and wind direction. The data measured by the outdoor sensor are wire- lessly transferred to the weather station. The product stores the measured maximum/minimum values for each day. They can be retrieved. -
Seite 44: Features And Functions
5. Features and functions • Update the weather data anywhere around your home • 5.7-inch colour display • Publication of local weather readings on a public weather platform (Weather Underground and Weathercloud) • Contrast level setting of the LCD display for different viewing angles •... -
Seite 45: Safety Information
6. Safety information Read the operating instructions and safety information carefully. If you do not follow the safety information and information on proper handling in these operating instructions, we will assume no liability for any resulting personal injury or damage to property. Such cases will invalidate the warranty/guarantee. -
Seite 46: D) Persons And Product
• Batteries must not be dismantled, short-circuited or thrown into flames. Never charge conventional, non- rechargeable batteries. This may cause an explosion! • All batteries must be replaced at the same time. Mixing old and new batteries can cause the batteries to leak and damage the product. d) Persons and product • Do not cover the air inlet or insert objects when the rotor is turning. •... - Seite 47 • Never use the product immediately after it has been brought from a cold room into a warm one. This may cause condensation to form, which can destroy the product. Allow the product to reach room tempera- ture before connecting it and putting it into use. This may take several hours. •...
-
Seite 48: Controls
7. Controls a) Weather station 11 12 13 14 15 16 BARO SENSOR REFRESH RESET UNIT WI-FI CHANNEL HISTORY MAX/MIN 20 21 22 23 24 1 Stand 15 Down button 2 SNOOZE button 16 Up button 3 CHANNEL button 17 Connection cable for the power adapter (with low-voltage socket) 4 HISTORY button 18 Time mode setting button 12/24... -
Seite 49: B) Indicators On Lcd Display
b) Indicators on LCD display 1.1 Temperature and air humidity (indoors) 1.5 Temperature and humidity (outdoors) 1.2 Weather forecast symbols 1.6 Air pressure display 1.3 Day of the week/moon phases/time/date 1.7 Precipitation quantity display 1.4 Wind values (direction/strength) 1.8 Weather index (e.g. ‘feels like’ values) c) Display symbols Display area for indoor air humidity/temperature, comfort indicator, limit values (1.1) ‘IN’... - Seite 50 Display area for the weather forecast (1.2) ‘FORECAST’ for weather forecast Graphical symbols for the weather forecast for the next 12 to 24 hours (calculated on the basis of air pressure over the past hours) Display area for the day of the week, the moon phase, time and date (1.3) ‘MO’ for the first two letters of the name of the day of the week (according to the language set) Moon phase display (see also Chapter ‘12.
- Seite 51 Display area for outdoor air humidity/temperature, wireless reception and limit values for rain quantity (1.5) ‘OUT’ display area for outdoor sensor Symbol for wireless reception of measured values from the outdoor sensor Symbol for flat/weak batteries in the outdoor sensor (where several outdoor sensors are being used, this symbol appears for each channel individually) Signal reception display ‘HI AL’ symbol for the upper limit value/‘LO AL’ symbol for the lower limit value ‘...
-
Seite 52: Outdoor Sensor
d) Outdoor sensor A Rain funnel B Circular level C Antenna D Wind speed sensor E Standpipe F Radiation shield G Wind vane H Pole mount Clamp J LED indicator (wireless signal) K RESET button (recessed) L Battery compartment cover M Screws (4x) 8. -
Seite 53: Installation Instructions
• Proximity to electric motors, transformers, power adapters • Proximity to mains sockets and network cables • Proximity to poorly shielded or uncovered computers or other electrical appliances • Other devices operating on the same transmission frequency (868 MHz) The following values are intended to help you assess how the materials in certain obstacles weaken wireless signals. Consider obstacles in the direct line of sight when setting up the device. -
Seite 54: Setup And Installation
Ensure that no existing cables or pipes (including water pipes) are damaged when drilling mounting holes or securing screws. 9. Setup and installation a) Weather station The weather station can be placed on a level, stable and sufficiently large surface indoors using the stand (1). A suit- able mat should be used to prevent scratch marks on the surface of valuable furniture. Alternatively, it can also be suspended from a screw with the suspension openings (13). - Seite 55 Installing the standpipe and pole mount 1. Insert the top of the standpipe (E) into the square opening on the weather sensor. 2. Ensure that the arrow marks on the standpipe and the upper part of the sensor are in correct alignment with one another.
-
Seite 56: Commissioning
Between the rain funnel (A) and wind speed sensor (D) on the top of the outdoor sensor casing there is a mark ‘N’ and an arrow for the ‘north’ direction. Secure the outdoor sensor and attached sensors so that the ‘N’ mark points towards north. You can determine the correct compass direction using a magnetic compass. - Seite 57 • Open the battery compartment cover (L) on the top of the pole mount (H) on the outdoor sensor. To do this, release the single screw on the battery compartment cover and unscrew the screw with a suitable screwdriver. • Insert three AA/Mignon batteries (not included) using the correct polarity into the battery compartment (observe plus/+ and minus/-). •...
-
Seite 58: B) Connecting The Weather Station To The Power Adapter
b) Connecting the weather station to the power adapter • Connect the low-voltage plug of the power adapter to the socket on the connection cable for the power adapter (17) on the rear of the weather station. If nothing appears on the LC display (10), press the RESET button (25) using a pointed object to reset the weather station. All display elements appear briefly on the LC display. A short beep is emitted. -
Seite 59: Operation
11. Operation a) Wirelessly connecting the weather station to the outdoor sensor The transmitter for wireless transmission of all measured data is integrated into the outdoor sensor. After inserting the battery, the weather station automatically starts searching for active outdoor sensors and connecting to them wirelessly. -
Seite 60: C) Establishing The Wlan Connection Between The Weather Station And Router
c) Establishing the WLAN connection between the weather station and router 1. If using the weather station for the first time, press and hold the SENSOR/WIFI toggle button (21) for 6 seconds. In normal mode, the ‘AP’ symbol and symbol appear. This indicates that the weather station is in AP mode (access point) and is ready for the WLAN settings. 2. -
Seite 61: E) Setting The Alarm And Alarm Time
The time is automatically synchronised with the internet time server every day at 12:00 and 24:00. To synchronise the internet time manually, press the REFRESH button (22). Time synchronisation should have taken place within approx. 1 minute. Manually setting the time and date Manual time and calendar setting is only necessary if the weather station does not have access to the internet or you intend to use it without the internet and WLAN connection. -
Seite 62: F) Activating And Setting Warning Alarms
Activating/deactivating a triggered alarm When the clock reaches the set alarm time, the alarm sounds. It can be stopped as follows: - If no operation is carried out, the alarm switches off automatically after 2 minutes. The alarm is activated again the next day. -
Seite 63: G) Deactivating A Triggered Warning Alarm
Pressure 1 - 10 hPa Pressure 3 hPa Hourly precipitation 1 - 1000 mm Precipitation 100 mm 2. In the current alarm display, press and hold the Warning button (14) for 2 seconds to call up the alarm value for setting. The currently called alarm display flashes. -
Seite 64: Indicators And Meanings
12. Indicators and meanings a) Temperature and air humidity indicators The current temperatures and the air humidity are shown on the LC display (10). Temperature and air humidity trend indicators The temperature and air humidity indicators are re-measured/refreshed within a few minutes. The displayed trend is valid for a few minutes until the next refresh. -
Seite 65: D) Precipitation Measurement
• The PERCEIVED TEMPERATURE → the HEAT INDEX → the WIND CHILL→ the DEW POINT are shown in a loop in conjunction with the corresponding temperature. ‘FEELS LIKE’ • The perceived temperature index determines how people actually feel – subjectively – in the open air. ‘HEAT INDEX’ The heat index is determined on the basis of the temperature and air humidity data from the outdoor sensor, if the temperature is between 27 °C and 50 °C. -
Seite 66: E) Wind Speed And Wind Direction Display
Selecting the display mode for precipitation values Press the Rain button to see the following display options in sequence. ‘HOURLY’, ‘DAILY’, ‘WEEKLY’, ‘MONTHLY’, ‘TOTAL’ and ‘RATE’ are displayed together with the corresponding amount of precipitation. The different display codes have the following meaning. ‘HOURLY’ This value indicates the total precipitation measured in the past hour. ‘DAILY’ This precipitation value cumulates the rainfall over a complete day of 24 hours. The measure- ment period is from 00:00 to 24:00, which is counted as one day. -
Seite 67: F) Displaying The Cumulated Max/Min Values For The Weather Data
Reading the wind direction Read the current wind direction using the direction indicator triangle. It shows the wind direction along with the direc- tion bars around the compass circle. The wind direction over the past 5 minutes is indicated by the direction bars. See Section ‘c) Display symbols’, ‘Display area for wind values (direction/strength) (1.4)’. -
Seite 68: G) Measured Values Outside Of The Measurement Range
g) Measured values outside of the measurement range • If the indoor temperature is below -40 °C, the LC display (10) shows ‘Lo’. If the temperature is above 70 °C, the LC display shows ‘HI’. • If the outdoor temperature is below -40 °C, the LC display (10) shows ‘Lo’. If the temperature is above 80 °C, the LC display shows ‘HI’. -
Seite 69: J) Comfort Level Indicator
Sunny Partly cloudy Cloudy Rain Rain and storm Snow The accuracy of this general, air-pressure-based weather forecast is between 70 % and 75 %. The weather forecast reflects the weather situation for the next 12 to 24 hours and does not necessarily have to describe the current situation correctly. The weather forecast for snowfall is not based on air pressure but on the outdoor temperature. If the tem- perature is below -3 °C, the weather symbol for snowfall is shown on the LC display (10). -
Seite 70: A) Weather Station Setup Page
• After establishing the connection, enter the following IP address in the address bar of your internet browser to access the weather station’s web interface: http://192.168.1.1 • If you are connected to the same network as the weather station, you can now access the weather station’s functions. -
Seite 71: B) Web Interface Advanced Settings
b) Web interface advanced settings Click the ‘ADVANCED’ button at the top right of the web interface to access the advanced settings page. On this page, you can set and display the calibration data for the weather station. You can also update the firmware (only available on the PC platform). Language: English Advanced settings SETUP ADVANCED Select temperature unit Temperature Humidity % Indoor Current offset: 1 Current offset: -5 Outdoor Current offset: -9 Current offset: 10 CH 1 Current offset: 2 Current offset: -5 Calibrate temperature Calibrate air humidity... -
Seite 72: Updating The Firmware
d) Updating the firmware The weather station supports OTA firmware updates. The firmware can be updated using a PC with WLAN connection and internet access. To do this, use any web browser. The update feature is not available through mobile devices. Two types of firmware update are available – function firmware and system WLAN firmware. The updates are located at the bottom of the ‘ADVANCED’ page. Current Function Current version of the function firmware firmware version Current version of the WLAN firmware Current WI-FI firmware version Function firmware version: 1.00 C:\download\PWS_SYS.bin... -
Seite 73: Weather Websites
• You may need to re-enter the Weather Underground ID and password after the firmware updates. 14. Weather websites You can connect your weather station to 2 websites to display your weather data. Select a website from the two web addresses. Select the desired server by entering the link in the address bar of your web browser, or start the applica- tion with the link. https://www.wunderground.com/ https://weathercloud.net/ Create an account and follow the instructions for logging in and operating the website. 15. -
Seite 74: Care And Cleaning
16. Care and cleaning Never use aggressive detergents, rubbing alcohol or other chemical solutions, as these may damage the casing or stop the product from functioning properly. • Disconnect the product from the power supply before cleaning. To do this, remove the battery. •... -
Seite 75: Declaration Of Conformity (Doc)
18. Declaration of Conformity (DOC) Conrad Electronic SE, Klaus-Conrad-Straße 1, D-92240 Hirschau, hereby declares that this product conforms to Directive 2014/53/EU. Click on the following link to read the full text of the EU Declaration of Conformity: www.conrad.com/downloads Select a language by clicking on the corresponding flag symbol, and then enter the product order number in the search box. The EU Declaration of Conformity is available for download in PDF format. 19. -
Seite 76: Technical Data
20. Technical data a) Weather station Power supply (battery) ........1x 3 V/DC battery CR2032 Battery life ............approx. 9 months (without power adapter connected), 4 years (when using the power adapter) WLAN frequency range ........2.412 to 2.472 GHz Wireless transmission ........868 - 868.6 MHz (outdoor sensor/weather station) Transmission range ..........150 m Signal strength ..........b: 17 dBm, g: 13.5 dBm, n: 12.5 dBm (WLAN) Supported outdoor sensors ......up to 7 channels for outdoor sensors... - Seite 80 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2020 by Conrad Electronic SE.
