Creator 1024 PRO

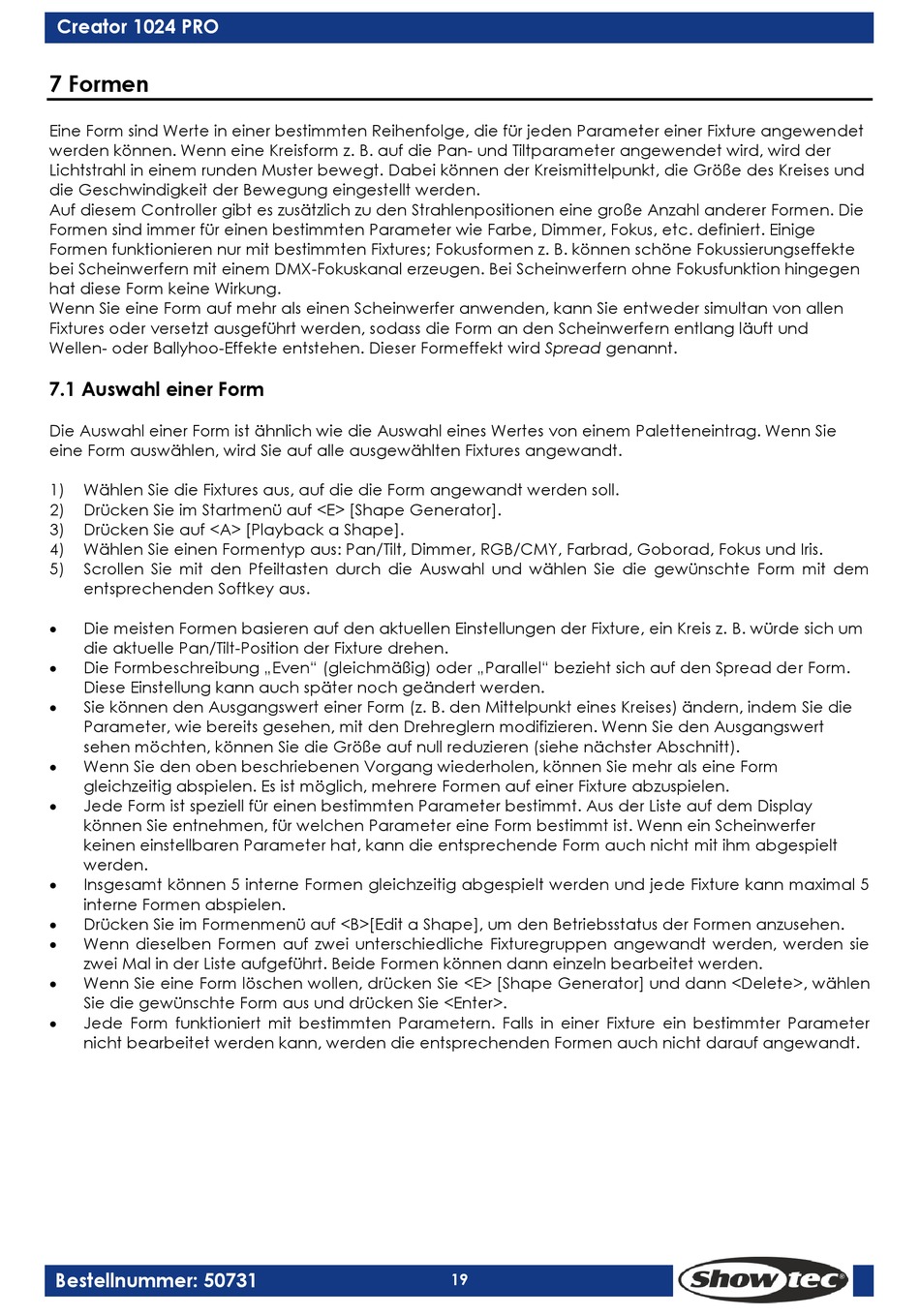

7 Formen
Eine Form sind Werte in einer bestimmten Reihenfolge, die für jeden Parameter einer Fixture angewendet
werden können. Wenn eine Kreisform z. B. auf die Pan- und Tiltparameter angewendet wird, wird der
Lichtstrahl in einem runden Muster bewegt. Dabei können der Kreismittelpunkt, die Größe des Kreises und
die Geschwindigkeit der Bewegung eingestellt werden.
Auf diesem Controller gibt es zusätzlich zu den Strahlenpositionen eine große Anzahl anderer Formen. Die
Formen sind immer für einen bestimmten Parameter wie Farbe, Dimmer, Fokus, etc. definiert. Einige
Formen funktionieren nur mit bestimmten Fixtures; Fokusformen z. B. können schöne Fokussierungseffekte
bei Scheinwerfern mit einem DMX-Fokuskanal erzeugen. Bei Scheinwerfern ohne Fokusfunktion hingegen
hat diese Form keine Wirkung.
Wenn Sie eine Form auf mehr als einen Scheinwerfer anwenden, kann Sie entweder simultan von allen
Fixtures oder versetzt ausgeführt werden, sodass die Form an den Scheinwerfern entlang läuft und
Wellen- oder Ballyhoo-Effekte entstehen. Dieser Formeffekt wird Spread genannt.
7.1 Auswahl einer Form
Die Auswahl einer Form ist ähnlich wie die Auswahl eines Wertes von einem Paletteneintrag. Wenn Sie
eine Form auswählen, wird Sie auf alle ausgewählten Fixtures angewandt.
1)
Wählen Sie die Fixtures aus, auf die die Form angewandt werden soll.
2)
Drücken Sie im Startmenü auf <E> [Shape Generator].
3)
Drücken Sie auf <A> [Playback a Shape].
4)
Wählen Sie einen Formentyp aus: Pan/Tilt, Dimmer, RGB/CMY, Farbrad, Goborad, Fokus und Iris.
5)
Scrollen Sie mit den Pfeiltasten durch die Auswahl und wählen Sie die gewünschte Form mit dem
entsprechenden Softkey aus.
Die meisten Formen basieren auf den aktuellen Einstellungen der Fixture, ein Kreis z. B. würde sich um
die aktuelle Pan/Tilt-Position der Fixture drehen.
Die Formbeschreibung „Even" (gleichmäßig) oder „Parallel" bezieht sich auf den Spread der Form.
Diese Einstellung kann auch später noch geändert werden.
Sie können den Ausgangswert einer Form (z. B. den Mittelpunkt eines Kreises) ändern, indem Sie die
Parameter, wie bereits gesehen, mit den Drehreglern modifizieren. Wenn Sie den Ausgangswert
sehen möchten, können Sie die Größe auf null reduzieren (siehe nächster Abschnitt).
Wenn Sie den oben beschriebenen Vorgang wiederholen, können Sie mehr als eine Form
gleichzeitig abspielen. Es ist möglich, mehrere Formen auf einer Fixture abzuspielen.
Jede Form ist speziell für einen bestimmten Parameter bestimmt. Aus der Liste auf dem Display
können Sie entnehmen, für welchen Parameter eine Form bestimmt ist. Wenn ein Scheinwerfer
keinen einstellbaren Parameter hat, kann die entsprechende Form auch nicht mit ihm abgespielt
werden.
Insgesamt können 5 interne Formen gleichzeitig abgespielt werden und jede Fixture kann maximal 5
interne Formen abspielen.
Drücken Sie im Formenmenü auf <B>[Edit a Shape], um den Betriebsstatus der Formen anzusehen.
Wenn dieselben Formen auf zwei unterschiedliche Fixturegruppen angewandt werden, werden sie
zwei Mal in der Liste aufgeführt. Beide Formen können dann einzeln bearbeitet werden.
Wenn Sie eine Form löschen wollen, drücken Sie <E> [Shape Generator] und dann <Delete>, wählen
Sie die gewünschte Form aus und drücken Sie <Enter>.
Jede Form funktioniert mit bestimmten Parametern. Falls in einer Fixture ein bestimmter Parameter
nicht bearbeitet werden kann, werden die entsprechenden Formen auch nicht darauf angewandt.
Bestellnummer: 50731
19
