Creator 1024 PRO

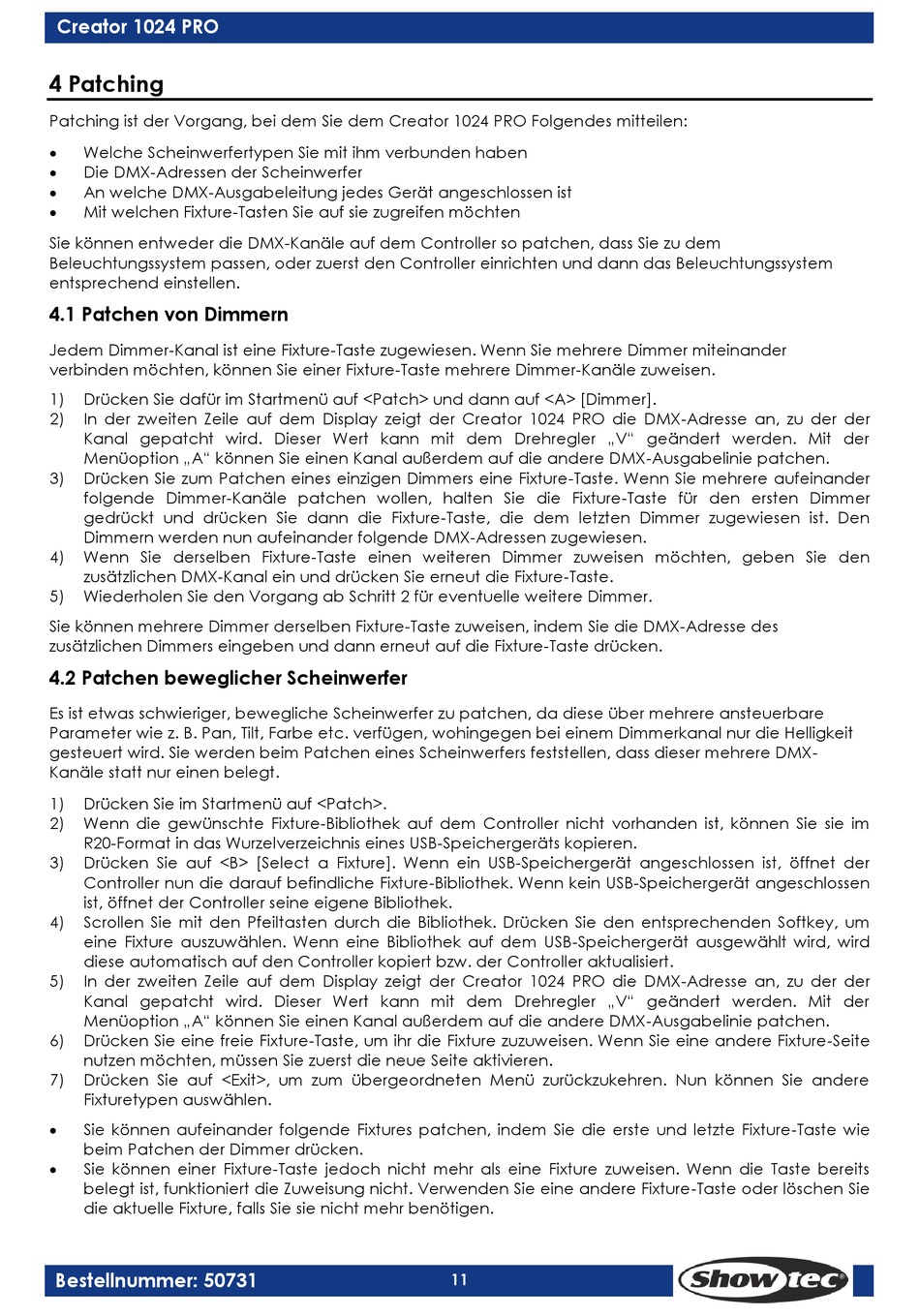

4 Patching
Patching ist der Vorgang, bei dem Sie dem Creator 1024 PRO Folgendes mitteilen:
Welche Scheinwerfertypen Sie mit ihm verbunden haben
Die DMX-Adressen der Scheinwerfer
An welche DMX-Ausgabeleitung jedes Gerät angeschlossen ist
Mit welchen Fixture-Tasten Sie auf sie zugreifen möchten
Sie können entweder die DMX-Kanäle auf dem Controller so patchen, dass Sie zu dem
Beleuchtungssystem passen, oder zuerst den Controller einrichten und dann das Beleuchtungssystem
entsprechend einstellen.
4.1 Patchen von Dimmern
Jedem Dimmer-Kanal ist eine Fixture-Taste zugewiesen. Wenn Sie mehrere Dimmer miteinander
verbinden möchten, können Sie einer Fixture-Taste mehrere Dimmer-Kanäle zuweisen.
1)
Drücken Sie dafür im Startmenü auf <Patch> und dann auf <A> [Dimmer].
2)
In der zweiten Zeile auf dem Display zeigt der Creator 1024 PRO die DMX-Adresse an, zu der der
Kanal gepatcht wird. Dieser Wert kann mit dem Drehregler „V" geändert werden. Mit der
Menüoption „A" können Sie einen Kanal außerdem auf die andere DMX-Ausgabelinie patchen.
3)
Drücken Sie zum Patchen eines einzigen Dimmers eine Fixture-Taste. Wenn Sie mehrere aufeinander
folgende Dimmer-Kanäle patchen wollen, halten Sie die Fixture-Taste für den ersten Dimmer
gedrückt und drücken Sie dann die Fixture-Taste, die dem letzten Dimmer zugewiesen ist. Den
Dimmern werden nun aufeinander folgende DMX-Adressen zugewiesen.
4)
Wenn Sie derselben Fixture-Taste einen weiteren Dimmer zuweisen möchten, geben Sie den
zusätzlichen DMX-Kanal ein und drücken Sie erneut die Fixture-Taste.
5)
Wiederholen Sie den Vorgang ab Schritt 2 für eventuelle weitere Dimmer.
Sie können mehrere Dimmer derselben Fixture-Taste zuweisen, indem Sie die DMX-Adresse des
zusätzlichen Dimmers eingeben und dann erneut auf die Fixture-Taste drücken.
4.2 Patchen beweglicher Scheinwerfer
Es ist etwas schwieriger, bewegliche Scheinwerfer zu patchen, da diese über mehrere ansteuerbare
Parameter wie z. B. Pan, Tilt, Farbe etc. verfügen, wohingegen bei einem Dimmerkanal nur die Helligkeit
gesteuert wird. Sie werden beim Patchen eines Scheinwerfers feststellen, dass dieser mehrere DMX-
Kanäle statt nur einen belegt.
1)
Drücken Sie im Startmenü auf <Patch>.
2)
Wenn die gewünschte Fixture-Bibliothek auf dem Controller nicht vorhanden ist, können Sie sie im
R20-Format in das Wurzelverzeichnis eines USB-Speichergeräts kopieren.
3)
Drücken Sie auf <B> [Select a Fixture]. Wenn ein USB-Speichergerät angeschlossen ist, öffnet der
Controller nun die darauf befindliche Fixture-Bibliothek. Wenn kein USB-Speichergerät angeschlossen
ist, öffnet der Controller seine eigene Bibliothek.
4)
Scrollen Sie mit den Pfeiltasten durch die Bibliothek. Drücken Sie den entsprechenden Softkey, um
eine Fixture auszuwählen. Wenn eine Bibliothek auf dem USB-Speichergerät ausgewählt wird, wird
diese automatisch auf den Controller kopiert bzw. der Controller aktualisiert.
5)
In der zweiten Zeile auf dem Display zeigt der Creator 1024 PRO die DMX-Adresse an, zu der der
Kanal gepatcht wird. Dieser Wert kann mit dem Drehregler „V" geändert werden. Mit der
Menüoption „A" können Sie einen Kanal außerdem auf die andere DMX-Ausgabelinie patchen.
6)
Drücken Sie eine freie Fixture-Taste, um ihr die Fixture zuzuweisen. Wenn Sie eine andere Fixture-Seite
nutzen möchten, müssen Sie zuerst die neue Seite aktivieren.
7)
Drücken Sie auf <Exit>, um zum übergeordneten Menü zurückzukehren. Nun können Sie andere
Fixturetypen auswählen.
Sie können aufeinander folgende Fixtures patchen, indem Sie die erste und letzte Fixture-Taste wie
beim Patchen der Dimmer drücken.
Sie können einer Fixture-Taste jedoch nicht mehr als eine Fixture zuweisen. Wenn die Taste bereits
belegt ist, funktioniert die Zuweisung nicht. Verwenden Sie eine andere Fixture-Taste oder löschen Sie
die aktuelle Fixture, falls Sie sie nicht mehr benötigen.
Bestellnummer: 50731
11
