Konfigurierbare Sicherheitssysteme PNOZmulti

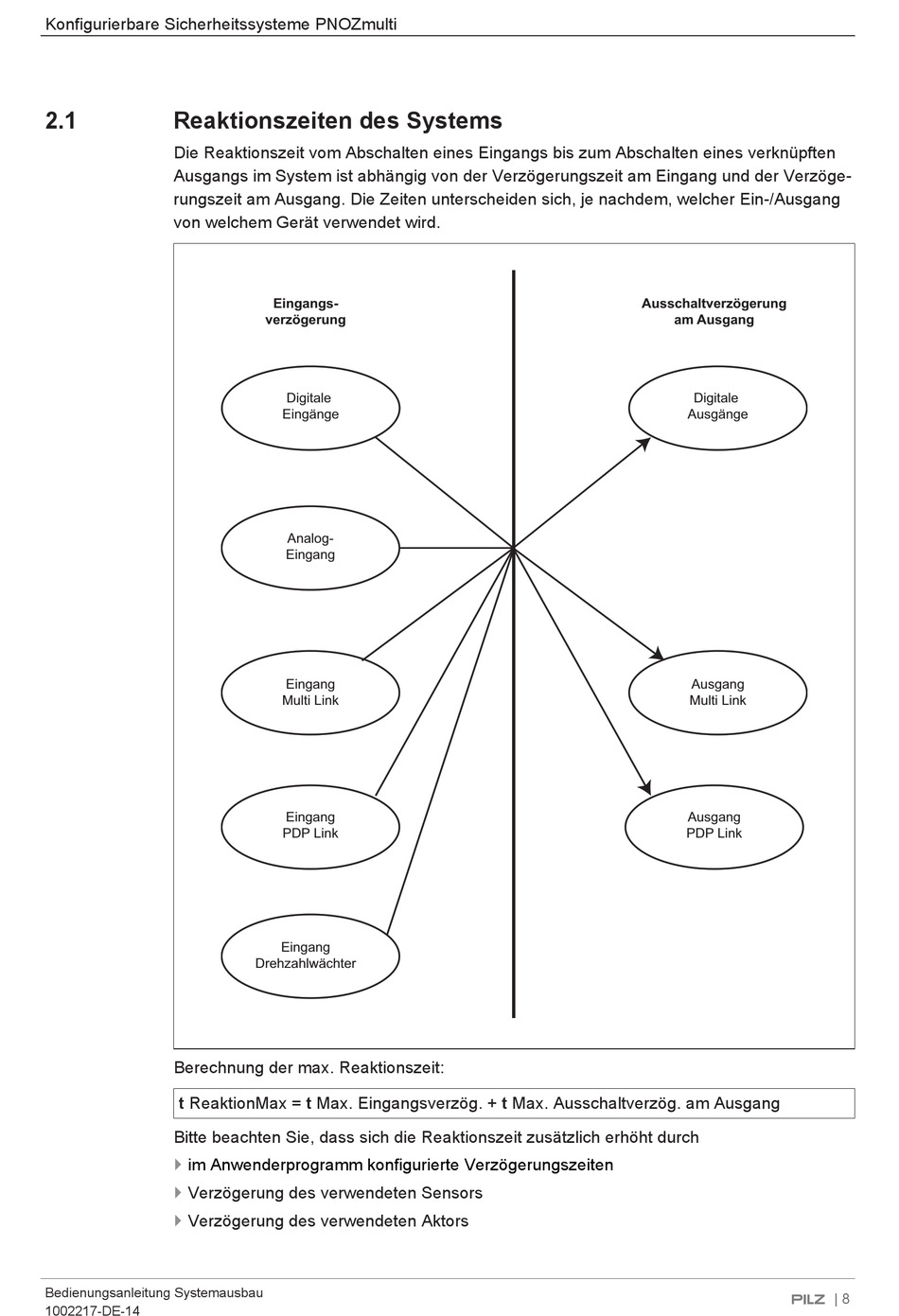

2.1 Reaktionszeiten des Systems
Die Reaktionszeit vom Abschalten eines Eingangs bis zum Abschalten eines verknüpften
Ausgangs im System ist abhängig von der Verzögerungszeit am Eingang und der Verzöge-
rungszeit am Ausgang. Die Zeiten unterscheiden sich, je nachdem, welcher Ein-/Ausgang
von welchem Gerät verwendet wird.
Berechnung der max. Reaktionszeit:
t ReaktionMax = t Max. Eingangsverzög. + t Max. Ausschaltverzög. am Ausgang
Bitte beachten Sie, dass sich die Reaktionszeit zusätzlich erhöht durch
im Anwenderprogramm konfigurierte Verzögerungszeiten
}
Verzögerung des verwendeten Sensors
}
Verzögerung des verwendeten Aktors
}
Bedienungsanleitung Systemausbau
1002217-DE-14
Eingangs-
verzögerung
Digitale
Eingänge
Analog-
Eingang
Eingang
Multi Link
Eingang
PDP Link
Eingang
Drehzahlwächter
Ausschaltverzögerung
am Ausgang
Digitale
Ausgänge
Ausgang
Multi Link
Ausgang
PDP Link
| 8
