Konfigurierbare Sicherheitssysteme PNOZmulti
2
Konfigurierbare Sicherheitssysteme PNOZmulti
Maximaler Systemausbau:
rechts vom Basisgerät:
}
– 8 Erweiterungsmodule
links vom Basisgerät
}
– 4 Erweiterungsmodule
– 1 Feldbusmodul
an Verbindungsmodul PNOZ ml2p anschließbar:
}
4 dezentrale Module pro Verbindungsmodul (max. 16 dezentrale Module)

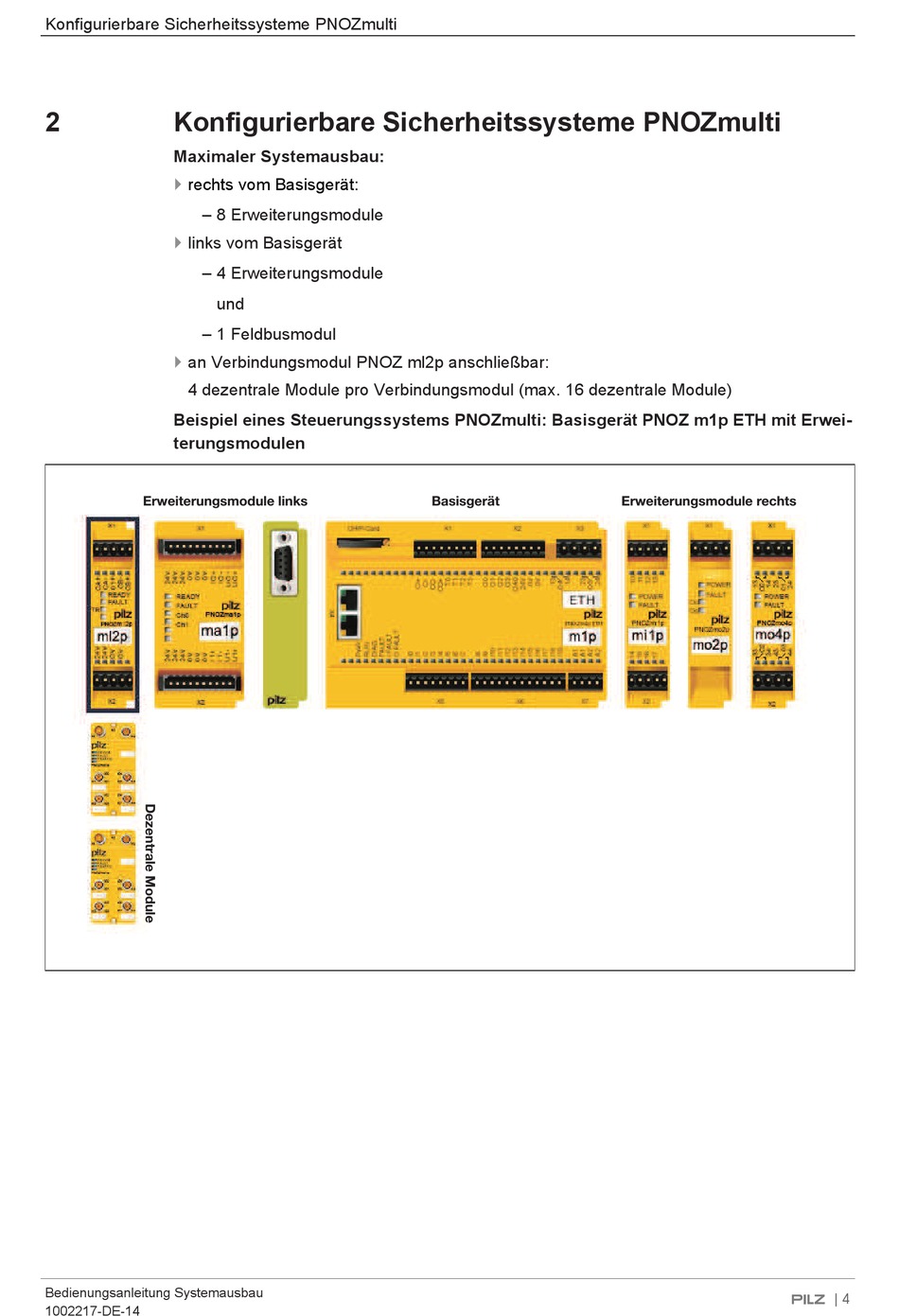

Beispiel eines Steuerungssystems PNOZmulti: Basisgerät PNOZ m1p ETH mit Erwei-
terungsmodulen
Erweiterungsmodule links
Bedienungsanleitung Systemausbau
1002217-DE-14
und
Basisgerät
Erweiterungsmodule rechts
