Konfigurierbare Kleinsteuerungen PNOZmulti Mini
3
Konfigurierbare Kleinsteuerungen PNOZmulti Mini
Maximaler Systemausbau:
rechts vom Basisgerät:
}
– 1 PNOZsigma Erweiterungsmodul (+1 Kontakterweiterung)
links vom Basisgerät
}
– 1 Feldbusmodul
– 1 Kommunikationsmodul
– 4 Verbindungsmodule
an Verbindungsmodul PNOZ mml2p anschließbar:
}
4 dezentrale Module pro Verbindungsmodul (max. 16 dezentrale Module)

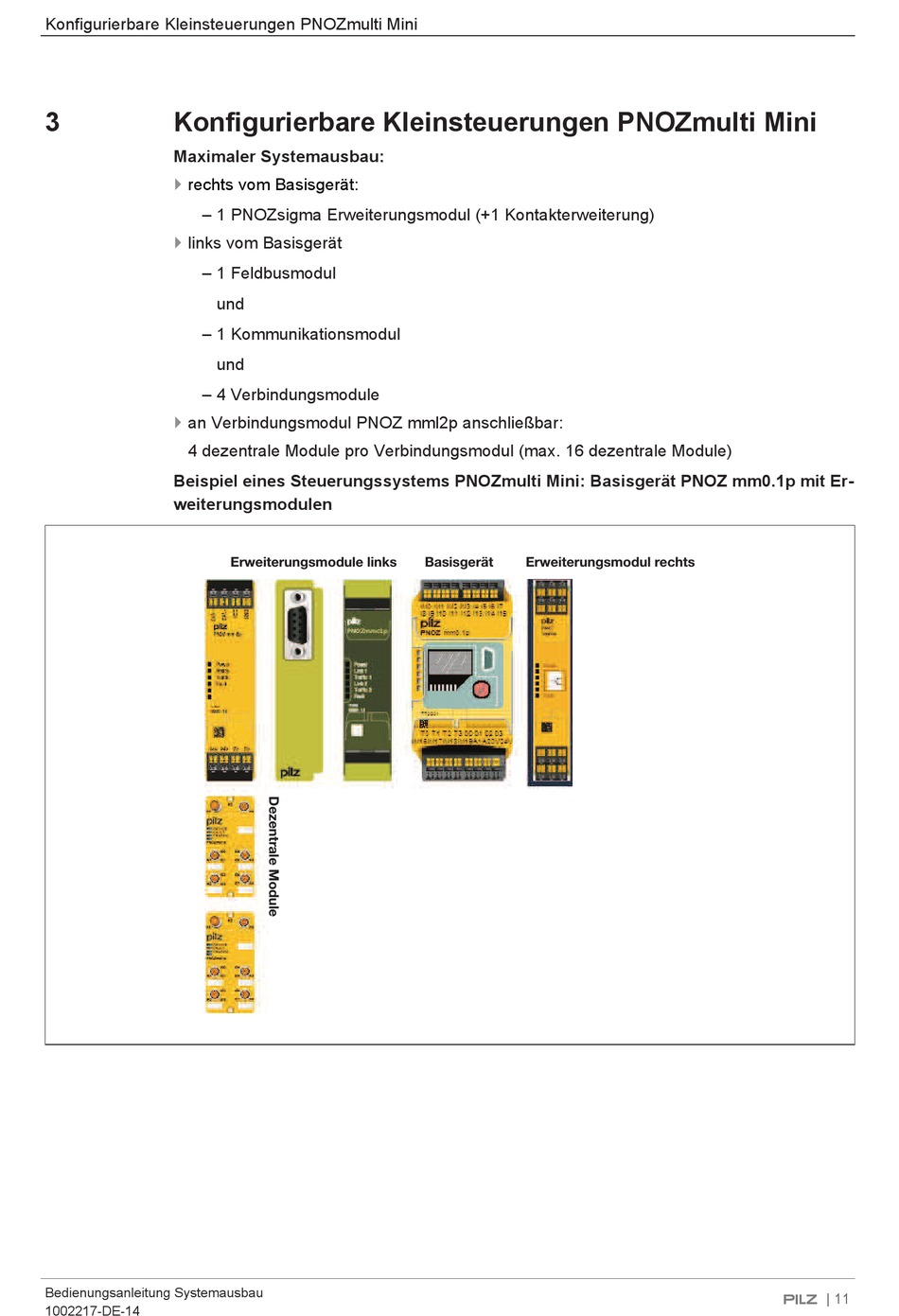

Beispiel eines Steuerungssystems PNOZmulti Mini: Basisgerät PNOZ mm0.1p mit Er-
weiterungsmodulen
Bedienungsanleitung Systemausbau
1002217-DE-14
und
und
Erweiterungsmodule links
Basisgerät
Erweiterungsmodul rechts
| 11
