16 Gerätebeschreibung
Pos: 18.11 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Anschlüsse/Leistungskontakte/Feldversorgung - Überschrift 3 @ 6\mod_1256294692864_6.docx @ 43663 @ 3 @ 1
3.2.2

Leistungskontakte/Feldversorgung

Pos: 18.12.1 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Vorsicht/Vorsicht: Verletzungsgefahr durch scharfkantige Messerkontakte! @ 6\mod_1256193279401_6.docx @ 43412 @ @ 1
VORSICHT Verletzungsgefahr durch scharfkantige Messerkontakte!
Da die Messerkontakte sehr scharfkantig sind, besteht bei unvorsichtiger
Hantierung mit den Busklemmen Verletzungsgefahr.
Pos: 18.12.2 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Anschlüsse/Leistungskontakte 2 LK (Messer/Leistungskontakte 2 LK (Messer/Feder) - Einleitung @ 15\mod_1371721641099_6.docx @ 123713 @ @ 1
Die Busklemme 753-553 besitzt 2 selbstreinigende Leistungskontakte für die
Einspeisung und Weiterleitung der Feldversorgungsspannung. Die Kontakte auf
der linken Seite der Busklemme sind als Messerkontakte ausgeführt und die
Kontakte auf der rechten Seite als Federkontakte.
Pos: 18.12.3 /Serie 753 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Anschlüsse/Leistungskontakte 2 LK (Messer/Leistungskontakte/Feldversorgung 2 LK (Messer/Feder) - Abbildung @ 17\mod_1381924880242_6.docx @ 134238 @ @ 1

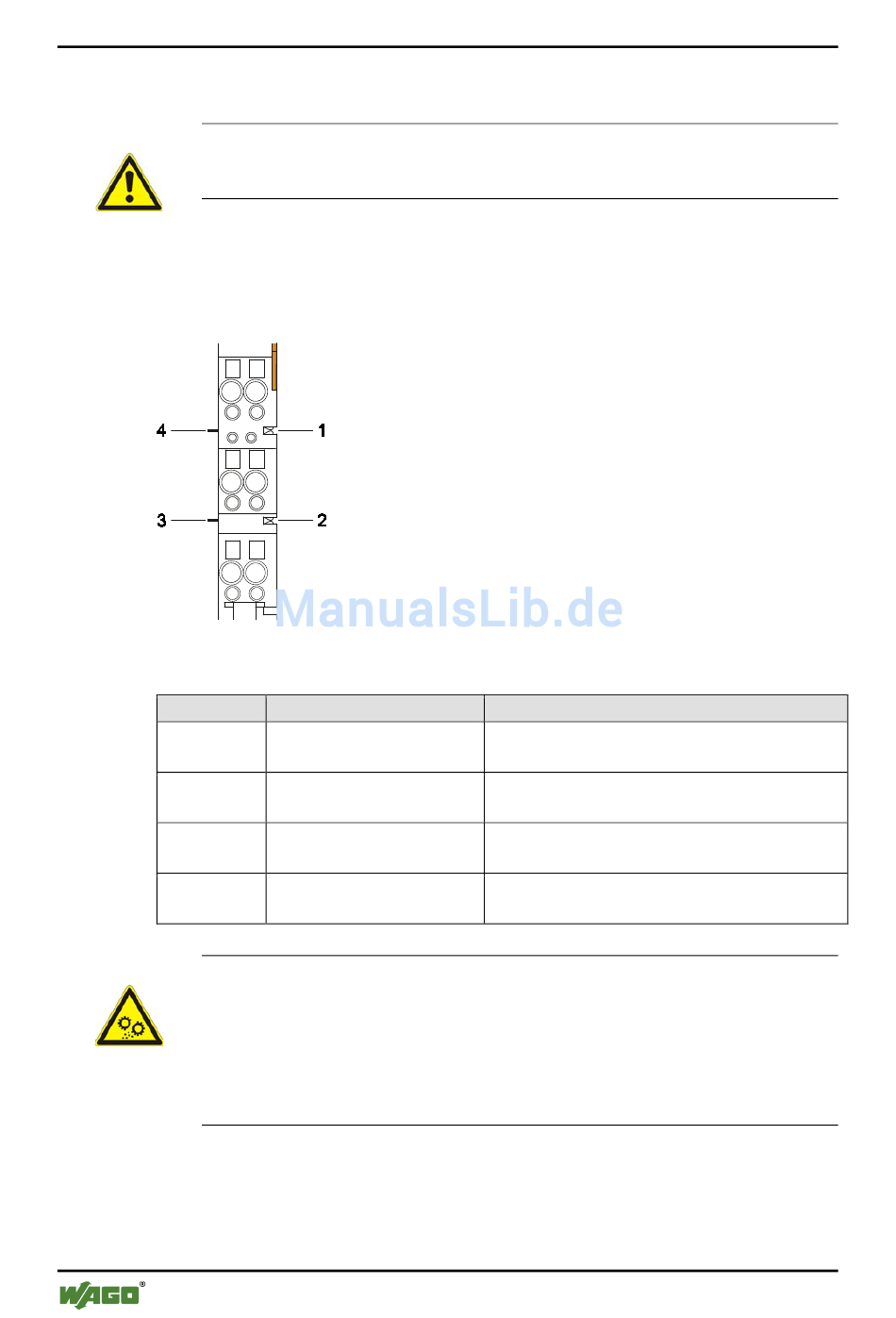

Abbildung 3: Leistungskontakte

Pos: 18.12.4 /Serie 750 (WAGO-I/O-SYSTEM)/Gerätebeschreibung/Anschlüsse/Leistungskontakte 2 LK (Messer/Leistungskontakte 2 LK (Messer/Feder) - Legende @ 15\mod_1371721352500_6.docx @ 123709 @ @ 1
Tabelle 4: Legende zur Abbildung „Leistungskontakte"
Kontakt
1
2
3
4
Pos: 18.12.5 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Achtung/Achtung: Maximaler Strom Leistungskontakte 10 A @ 3\mod_1226499143500_6.docx @ 25027 @ @ 1
ACHTUNG
Maximalen Strom über Leistungskontakte nicht überschreiten!
Der maximale Strom, der über die Leistungskontakte fließen darf, beträgt
10 A. Durch größere Ströme können die Leistungskontakte beschädigt
werden.
Achten Sie bei der Konfiguration des Systems darauf, dass dieser Strom
nicht überschritten wird. Sollte das der Fall sein, müssen Sie eine
zusätzliche Potentialeinspeiseklemme einsetzen.
Pos: 18.12.6 /Serie 750 (WAGO-I/O-SYSTEM)/Wichtige Erläuterungen/Sicherheits- und sonstige Hinweise/Hinweis/Hinweis: Potentialeinspeiseklemme für Erde einsetzen! (keine LK für Erde) @ 3\mod_1226499037468_6.docx @ 25021 @ @ 1
Typ
Federkontakt
Federkontakt
Messerkontakt
Messerkontakt
WAGO-I/O-SYSTEM 750
753-553 4AO 0-20mA

Funktion

Weiterleitung des Potentials (U
für die Feldversorgung
Weiterleitung des Potentials (0 V)
für die Feldversorgung
Einspeisung des Potentials (0 V)
für die Feldversorgung
Einspeisung des Potentials (U
für die Feldversorgung
)
v
)
v
Handbuch
Version 1.1.0
