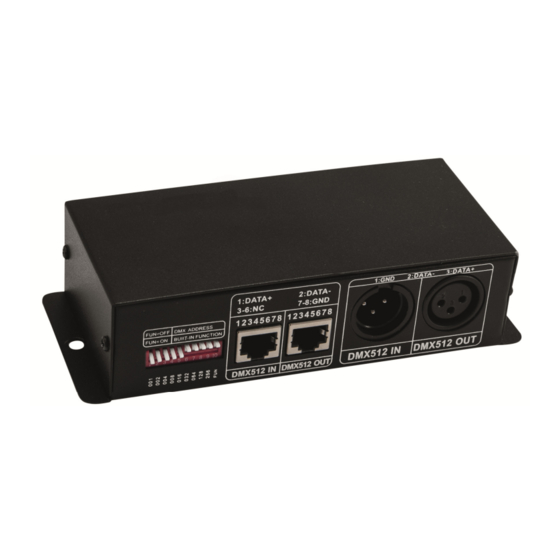

EuroLite LED STRIP RGB DMX512 Bedienungsanleitung

EuroLite LED STRIP RGB DMX512 Bedienungsanleitung

3-kanal-led-controller mit dmx-interface für rgb-leds 12-24 v

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

_____________________________________________________________________________
LED STRIP RGB DMX512
LED STRIP RGB DMX512
LED STRIP RGB DMX512
LED STRIP RGB DMX512
CONTROLLER
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
USER MANUAL
USER MANUAL
USER MANUAL
USER MANUAL
www.eurolite.de
www.eurolite.de
www.eurolite.de
www.eurolite.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EuroLite LED STRIP RGB DMX512

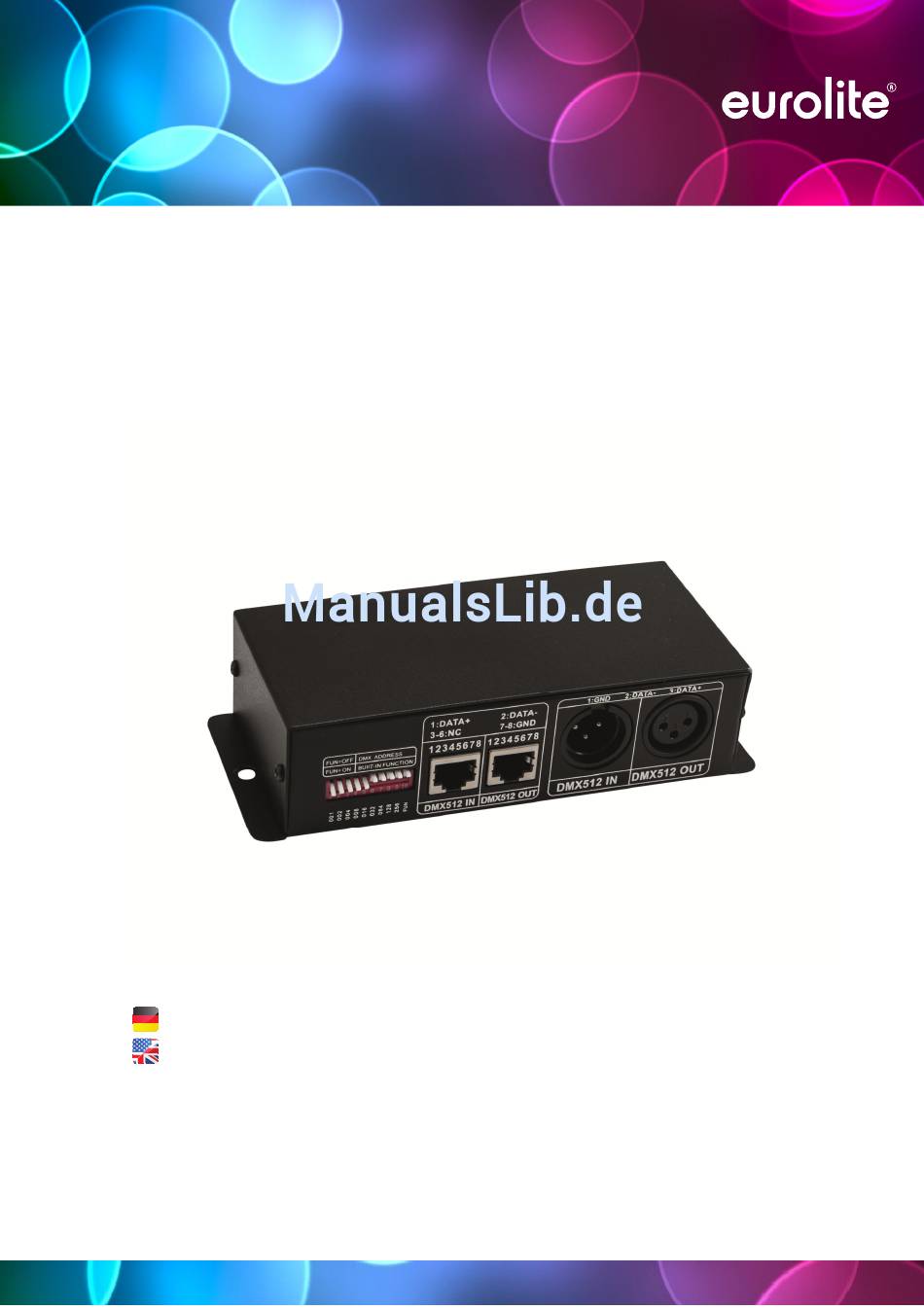

  • Seite 1 _____________________________________________________________________________ LED STRIP RGB DMX512 LED STRIP RGB DMX512 LED STRIP RGB DMX512 LED STRIP RGB DMX512 CONTROLLER BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG USER MANUAL USER MANUAL USER MANUAL USER MANUAL www.eurolite.de www.eurolite.de www.eurolite.de www.eurolite.de...
  • Seite 2 LED STRIP RGB DMX512 CONTROLLER 3-Kanal-LED-Controller mit DMX-Interface für RGB-LEDs 12-24 V • Kompakter 3-Kanal-LED-Controller zur Ansteuerung von RGB-LEDs (12-24 V) über DMX • Wandelt Standard-DMX512-Signale in PWM-Signale für LEDs • DMX-Eingang und paralleler DMX-Ausgang zur Reihenschaltung über XLR- und •...
  • Seite 3: Inhaltsverzeichnis

    DMX C .............. 17 PERATION WITH ONTROLLER DMX C ..................17 ONNECTION ......17 DJUSTING THE OPERATING MODE AND TART DDRESS .................. 18 ONNECTION XAMPLE 5 CLEANING AND MAINTENANCE .............. 18 6 TECHNICAL SPECIFICATIONS ..............19 ....................19 CCESSORIES www.eurolite.de...
  • Seite 4: Einführung

    EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. ACHTUNG! Gerät vor Feuchtigkeit und Nässe schützen! Lesen Sie vor der ersten Inbetriebnahme zur eigenen >>...
  • Seite 5: Sicherheitshinweise

    Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Kinder und Laien vom Gerät fern halten! www.eurolite.de...
  • Seite 6: Bestimmungsgemässe Verwendung

    Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden. www.eurolite.de...
  • Seite 7: Inbetriebnahme

    Betrieb der LEDs benötigt wird plus einen Versorgungsstrom von 100 mA für die Steuereinheit. Schließen Sie das Netzgerät an die Plus- und Minusklemmen INPUT an. Die Anschlussklemmen können zur leichteren Handhabung aus den Steckverbindungen gelöst und nach dem Anschluss wieder aufgesteckt werden. www.eurolite.de...
  • Seite 8: Betrieb Ohne Dmx-Steuergerät

    Für die Farbprogramme 8 und 9 lässt sich die Ablaufgeschwindigkeit mit den DIP-Schaltern 1-7 einstellen. Schieben Sie dazu die Schalter in die untere Stellung. Schalter Geschwindigkeit Stufe 1 (langsam) Stufe 2 Stufe 3 Stufe 4 Stufe 5 Stufe 6 Stufe 7 (schnell) www.eurolite.de...
  • Seite 9: Betrieb Mit Dmx-Steuergerät

    Schieben Sie DIP-Schalter 10 in die obere Stellung. ⊳ Position des Schalters 10 bei Betrieb mit DMX-Steuergerät Die Startadresse ergibt sich durch die Addition der Stellenwerte der Schalter 1-9. ⊳ Beispiel für Adresse 20: Schalter 3 und 5 in die untere Position www.eurolite.de...
  • Seite 10: Anschlussbeispiel

    Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. www.eurolite.de...
  • Seite 11: Technische Daten

    144 W (12 V), 288 W (24 V) Belastbarkeit: max. 3 A pro Kanal (12 A gesamt) DMX-Steuerkanäle: DMX512-Anschluss: 3-pol. XLR und RJ45 Maße (LxBxH): 165 x 75 x 40 mm Gewicht: 300 g Zubehör 51402254 Einbaunetzgerät 12V/10A 51402259 Einbaunetzgerät 24V/8,3A www.eurolite.de...
  • Seite 12: Introduction

    INTRODUCTION Thank you for having chosen a EUROLITE product. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for further needs.
  • Seite 13: Safety Instructions

    If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Keep away children and amateurs! www.eurolite.de...
  • Seite 14: Operating Determinations

    If this device will be operated in any way different to the one described in this manual, the product may suffer damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-circuit, burns, electric shock, crash etc. www.eurolite.de...
  • Seite 15: Setup

    LEDs plus a supply current of 100 mA for the controller. Connect the power supply unit to the positive and negative INPUT terminals. To facilitate handling, the terminals can be removed from their plug-in connections on the unit and replaced after connection. www.eurolite.de...
  • Seite 16: Operation Without Dmx Controller

    For the color programs 8 and 9, the running speed can be adjusted with the DIP switches 1-7. For this, set the switches to the lower position. Switch Running Speed step 1 (slow) step 2 step 3 step 4 step 5 step 6 step 7 (fast) www.eurolite.de...
  • Seite 17: Operation With Dmx Controller

    Set DIP switch 10 to the upper position. ⊳ Position of switch 10 for operation with DMX controller The start address is will result by addition of the values of switches 1- ⊳ Example for address 20: switches 3 and 5 in the lower position www.eurolite.de...
  • Seite 18: Connection Example

    Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. Please use a moist, lint- free cloth. Never use alcohol or solvents! There are no serviceable parts inside the device. Should you have further questions, please contact your dealer. www.eurolite.de...
  • Seite 19: Technical Specifications

    Output current: max. 3 A per channel (12 A total) DMX control channels: DMX512 connection: 3-pin XLR and RJ45 Dimensions (LxWxH): 165 x 75 x 40 mm Weight: 300 g Accessories 51402254 Built-in PSU 12V/10A 51402259 Built-in PSU 24V/8.3A www.eurolite.de...
  • Seite 20 © © © © EURO EUROLITE 201 LITE 2014 4 4 4 EURO EURO LITE 201 LITE 201 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. Every information is subject to change without prior notice. 00083958.DOCX Version 1.0 www.eurolite.de...
