Hmi Komponenten - Carl Valentin DYNACODE II IP Serviceanleitung

Elektronik (Teile austauschen)

HMI Komponenten

ausbauen
22
4.6 HMI Komponenten
J
I
H
G

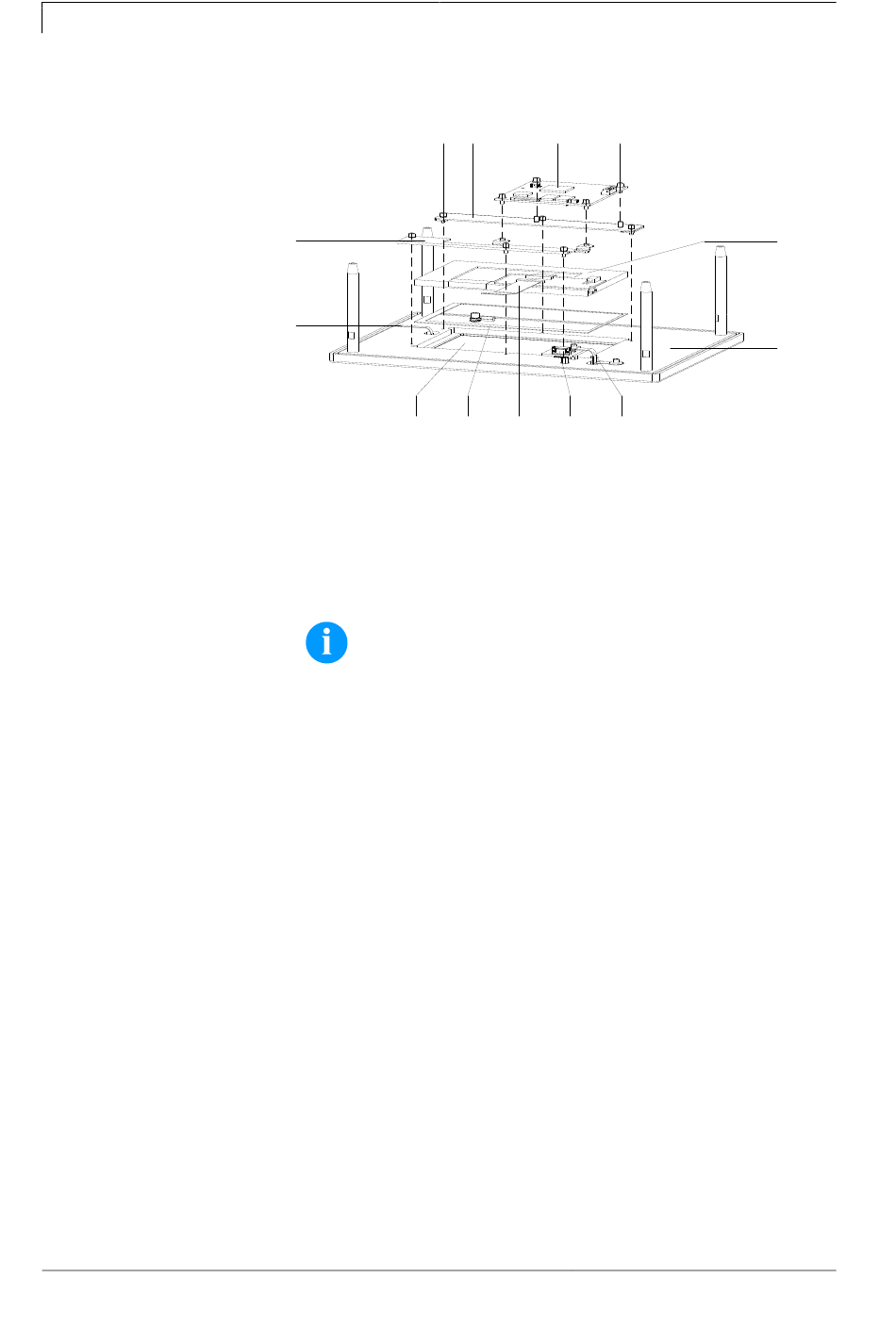

Abbildung 10
1. Ansteuerelektronik vom Netzanschluss trennen.
2. Frontplatte (B) nach Entfernen der vier rückseitigen Schrauben
abnehmen (siehe Kapitel 4.1, Seite 15). Dabei alle
Verbindungskabel an den Steckverbindern abziehen.
HINWEIS!
Bei den nachfolgenden Arbeiten ist auf eine möglichst staubfreie
Umgebung zu achten, um keine unerwünschten Partikel in den
Sichtbereich des Displays zu bringen.
3. FFC-Kabel (E) vorsichtig aus dem Steckverbinder der CPU HMI
(L) lösen.
4. Anschlussleitung (H) des Touch Panels vorsichtig aus dem
Steckverbinder der CPU HMI (L) lösen.
5. Nach Abziehen des Verbindungskabels zur CPU und Entfernen
der vier Schrauben (M) kann die CPU HMI (L) entnommen
werden.
6. Sechs Schrauben (J) entfernen.
7. Displayleiste oben (K) und Displayleiste unten (I) abheben.
8. Grafikmodul (A) und Dichtung (F) aus der Vertiefung entnehmen.
9. Das auf die Folientastatur laminierte Touch Panel (G) wird
sichtbar. Das Touch Panel ist nur in Kombination mit der
Folientastatur austauschbar.
10. Nach vorsichtigem Lösen des Anschlusskabels (C) und Entfernen
der daneben positionierten Schrauben kann die Anschlussplatine
(D) für die Folientastatur entnommen werden.
Serviceanleitung
K L M
F E D C
Dynacode II IP
A
B
11.19
