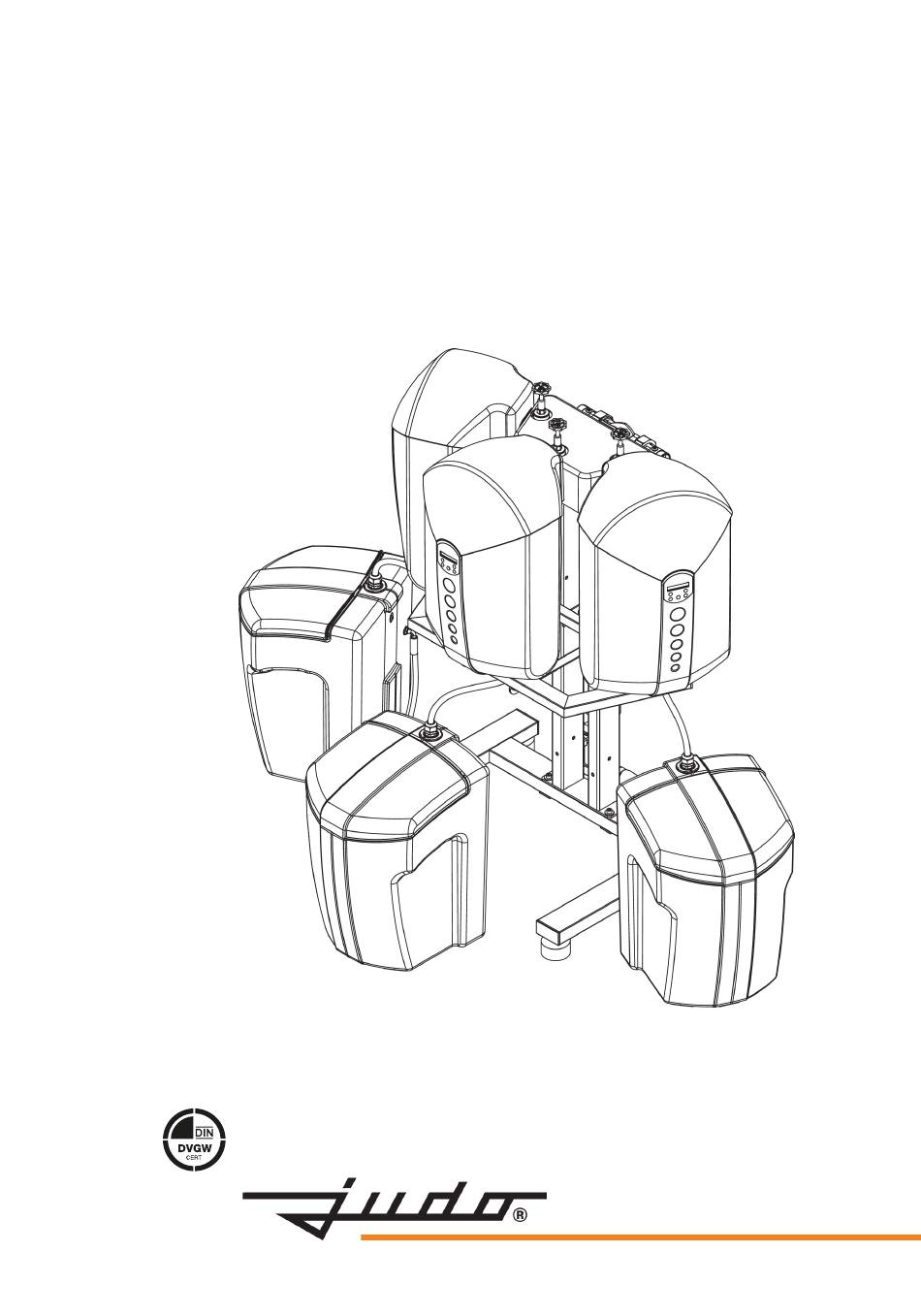

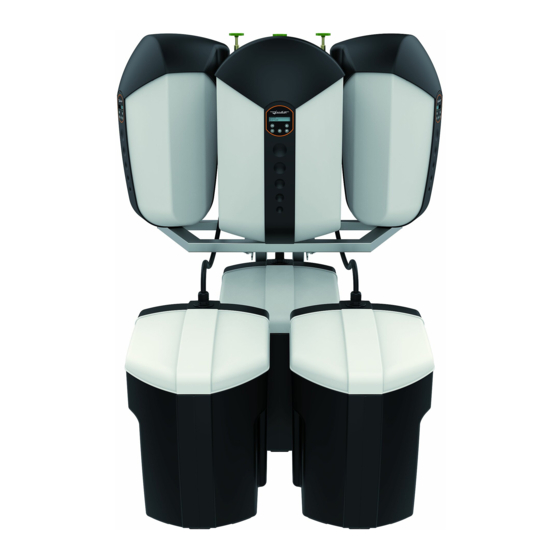

- Seite 1 Einbauanleitung JUDO SOFTwell MEGA 6 Enthärtungsanlage Gültig für: EU-Länder und Schweiz Sprache: deutsch Vor Gebrauch lesen und aufbewahren! DVGW-geprüfte Einzelgeräte JUDO SOFTwell MEGA...
- Seite 2 Wartung oder Reparatur der Anlage betraut Warenzeichen der Inhaber. sind. © JUDO Wasseraufbereitung GmbH D-71364 Winnenden Alle Rechte vorbehalten. Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. JUDO SOFTwell MEGA 6 1703484 • 2022/07...
-
Seite 3: Inhaltsverzeichnis
Enthärtereinheit mit Salzvorrats- behälter verbinden...... 10 Abwasseranschluss und Sicher- heitsüberlauf........ 11 Einbaubeispiel......13 Inbetriebnahme......14 Technische Daten..... 15 Einbaumaße........ 15 Anschlussplan Sammelstörmel- dung..........17 Zubehör........17 Ersatzteile........18 Entsorgung........ 19 Kundendienst......20 1703484 • 2022/07 JUDO SOFTwell MEGA 6... -
Seite 4: Sicherheitshinweise
Der Raum für die Installation muss tro- stellen, dass der Abwasseranschluss cken und frostfrei sein. funktionsfähig ist. Die Umgebungstemperatur darf Die Geräte nur in technisch einwand- 30 °C nicht überschreiten. Bei höheren freiem Zustand betreiben: Temperaturen oder direkter Sonnenein- JUDO SOFTwell MEGA 6 1703484 • 2022/07... -
Seite 5: Verwendete Symbole
Vom Hersteller vorgeschriebene Anziehmomente Anwendungstipps und andere Infor- mationen Direkt am Gerät angebrachte Hinweise, wie z. B.: Fließrichtung (Pfeil) • Typenschild • Reinigungshinweis • unbedingt beachten und in vollständig les- barem Zustand halten. 1703484 • 2022/07 JUDO SOFTwell MEGA 6... -
Seite 6: Installation
Pfeil angezeigt. Betriebsdruck 2 bar - 7 bar Bei falschem Einbau ist eine Funktion INFO_NO_HEADER des Geräts nicht möglich. Das Gerät arbeitet am wirtschaftlichsten bei einem Betriebsdruck zwischen 3 bar und 5 bar. JUDO SOFTwell MEGA 6 1703484 • 2022/07... -
Seite 7: Anlage Verrohren Und Rohrlei- Tung Spülen
Das Anziehmoment (ca. 10 Nm) Herstellen der Verrohrung der Anlage: EINHEIT so wählen, dass die Profilflansch- Gestell an die Wand schieben. dichtung schließt. Gestell durch Verstellen der vier Gum- mifüße waagerecht ausrichten. Anlage fachgerecht verrohren. 1703484 • 2022/07 JUDO SOFTwell MEGA 6... -
Seite 8: Gerät An Vormontiertes Umge- Hungsventil Anschließen
Umgehungsventil zeigen. wurde die Rohrleitung gespült. WARNUNG ACHTUNG! Bei nicht korrekt sitzender Pro- INFO_NO_HEADER Die Enthärtungsanlagen in der Rei- filflanschdichtung kann Wasser henfolge von links nach rechts (Mar- austreten und Wasserschäden JUDO SOFTwell MEGA 6 1703484 • 2022/07... - Seite 9 Gerät nicht beschädigt oder verspannt wird. Die Montage des Geräts ist abge- schlossen. Diese Vorgehensweise für jede ein- zelne Enthärtungsanlage wiederholen. Abb. 5: Bajonettanschluss einrasten (exemplarisch für Enthärter 2) 1703484 • 2022/07 JUDO SOFTwell MEGA 6...
-
Seite 10: Enthärtereinheit Mit Salzvorratsbehälter Verbinden
Boden platzieren. vorratsbehälter schieben. Achtung! Auf Markierungspfeil ach- ACHTUNG: Sicherstellen, dass der Hüll- ten - der Pfeil muss dabei zur Seite schlauch mit stetigem Gefälle von der zeigen (Position entriegelt). Enthärtereinheit zum Salzvorratsbehälter verläuft! JUDO SOFTwell MEGA 6 1703484 • 2022/07... -
Seite 11: Abwasseranschluss Und Sicherheitsüberlauf
Falls sich am Einbauort ein steti- ges Gefälle zum Siphon bzw. zum Kanalanschluss (der einen freien Auslauf gewährleistet) nicht reali- sieren lässt, muss zur Förderung des Regenerations-Abwassers eine salzwasserbeständige Hebe- anlage eingebaut werden. 1703484 • 2022/07 JUDO SOFTwell MEGA 6... - Seite 12 Auslauf verlegen. DIN 1988-100. Abwasserschlauch anschließen Den dünneren Abwasserschlauch ab • dem Gerät mit stetigem Gefälle zum Siphon verlegen. Die Länge des Abwasserschlauchs darf • maximal 3 m betragen. Sicherheits-Überlaufschlauch anschlie- ßen JUDO SOFTwell MEGA 6 1703484 • 2022/07...
-
Seite 13: Einbaubeispiel
Installation Einbaubeispiel Abb. 8: Einbaubeispiel SOFTwell MEGA 6 1703484 • 2022/07 JUDO SOFTwell MEGA 6... -
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Ausführliche Informationen zur Inbetrieb- nahme und zum Betrieb der Enthärtungs- anlage sind in der Betriebsanleitung zum Einzelenthärter SOFTwell MEGA enthalten (Best.-Nr. 1703510). JUDO SOFTwell MEGA 6 1703484 • 2022/07... -
Seite 15: Technische Daten
Leistungsaufnahme Regeneration 45 W 1) Nenndruck = Druckstufe, die das Gerät erfüllt 2) Der maximale Betriebsdruck ist niedriger, um die optimale Funktion des Geräts sicherzu- stellen. Einbaumaße VORSICHT Die Verbindungsschläuche nicht knicken oder verspannen. 1703484 • 2022/07 JUDO SOFTwell MEGA 6... - Seite 16 Technische Daten Abb. 9: Einbaumaße SOFTwell MEGA 6 Die Salzvorratsbehälter können je nach Wunsch und Platz vor dem Gestell oder auch unter bzw. direkt rechts und links der Anlage positioniert werden. Einbaulänge (Drehflansch) Abstand des Abwasseran- schlusses zum Boden (kleins- 1050 Gerätebreite...
-
Seite 17: Anschlussplan Sammelstörmel- Dung
Technische Daten Anschlussplan Sammelstör- meldung Abb. 10: Anschlussplan Sammelstörmeldung Zubehör Connectivity-Modul (LAN, für SOFTwell • MEGA 6 drei Module empfohlen, Best.-Nr. 8235010) Störmeldekabel (Best.-Nr. 2200717) • 1703484 • 2022/07 JUDO SOFTwell MEGA 6... -
Seite 18: Ersatzteile
Technische Daten Ersatzteile Abb. 11: Ersatzteile JUDO SOFTwell MEGA 6 JUDO SOFTwell MEGA 6 1703484 • 2022/07... -
Seite 19: Entsorgung
Recycling-System zuzuführen. Zum Schutz der Umwelt dürfen Alt- geräte nicht über den Hausmüll entsorgt werden. Stattdessen die kommunalen Sammel- bzw. Rück- nahmestellen nutzen, die zur kos- tenlosen und umweltgerechten Entsorgung verpflichtet sind. 1703484 • 2022/07 JUDO SOFTwell MEGA 6... -
Seite 20: Kundendienst
Industriestrasse 15 • CH-4410 Liestal Tel. +41 (0)61 906 40 50 • Fax +41 (0)61 906 40 59 E-mail: info@judo-online.ch • judo-online.ch JUDO Wasseraufbereitung GmbH • Filiaal - Filiale Benelux Laarbeeklaan - Av. du Laerbeek, 72 A1 • B-1090 Brussel-Bruxelles BENELUX Tel./Tél.
