Technische Daten
Mikroprozessor
Die Steuerung ist das Herzstück des Systems. Sie beinhaltet den Mikroprozessor, der den
Steueralgorithmus ausführt.

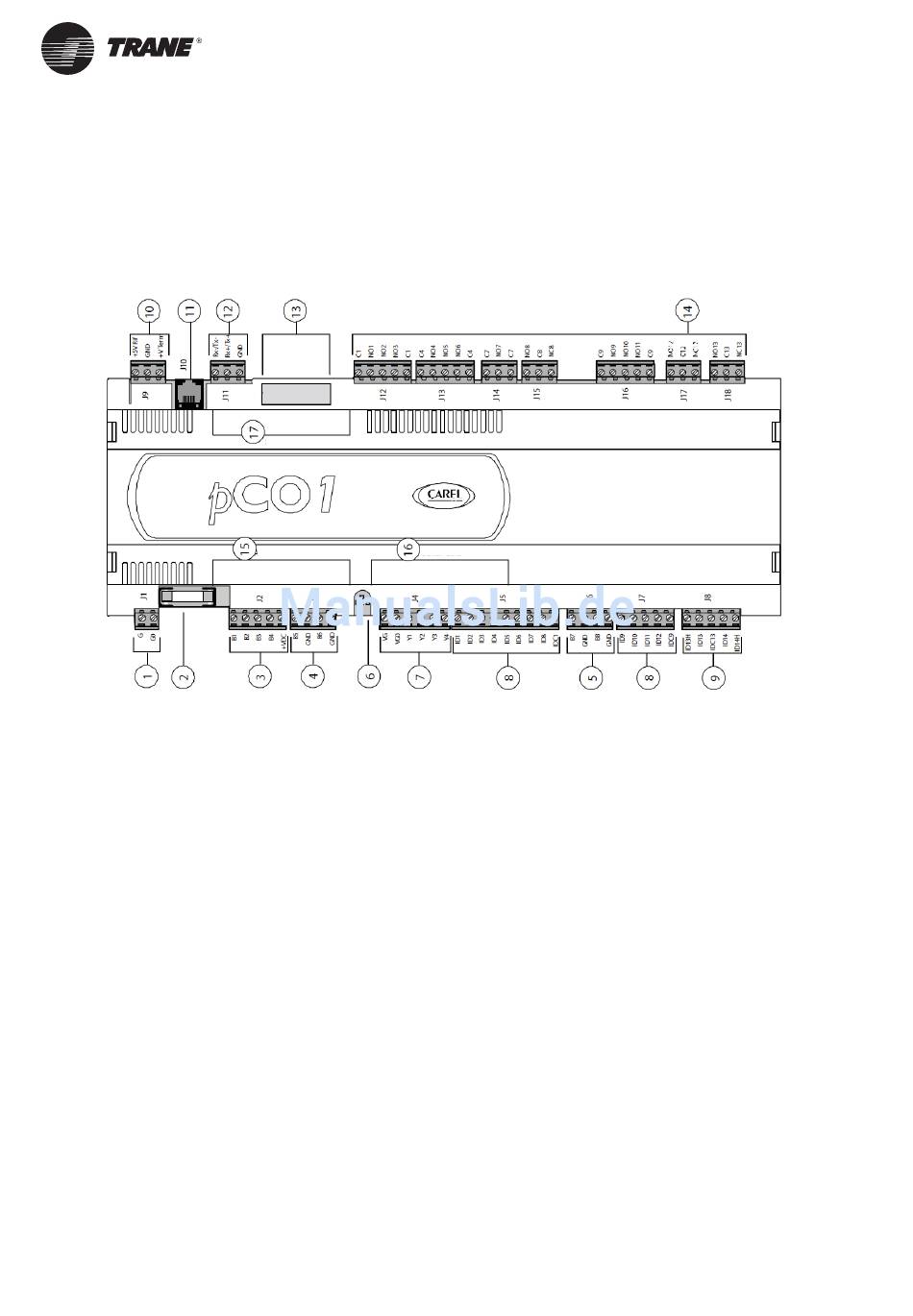

Abbildung 1 – Beschreibung Mikroprozessor
Sicherung
1 = Anschluss Stromversorgung [G (+), G0(-)]
2 = 250 Vac, 2 A Sicherungen, langsames Blasen (T2 A)
3 = Analoger Universaleingang NTC,0/1 V, 0/5 V, 0/20 mA, 4/20 mA
4 = Passive Analogeingänge NTC und ON/OFF (ein/aus)
5 = Passive Analogeingänge NTC
6 = Gelbe LED für Stromversorgung und 3 Signal-LEDs
7 = 0/10 V Analogausgänge und PBM-Ausgänge Phasenanschnitte
8 = Digitaleingänge 24 Vac/Vdc
9 = Digitaleingänge 230 Vac oder 24 Vac/Vdc
10 = Anschluss mit Vref zur Stromversorgung der radiometrischen Fühler mit 5 V
11 = Anschluss für alle standardmäßigen Terminals der Serie pCO* und zum Download der
Anwendungssoftware
12 = pLAN lokaler Netzwerkanschluss
13 = Anschluss für den Programmierschlüssel
14 = Digitalausgänge für Relais
15 = Port zur Auswahl des Analogeingangstyps
16 = Paneel zum Einführen der seriellen Anschlusskarte
17 = Paneel zum Einführen der Datum-/Uhrzeit-Karte
4
Programmierschlüssel
Datum/Uhrzeit-Karte
Analogauswahl
Serielle Anschlusskarte
