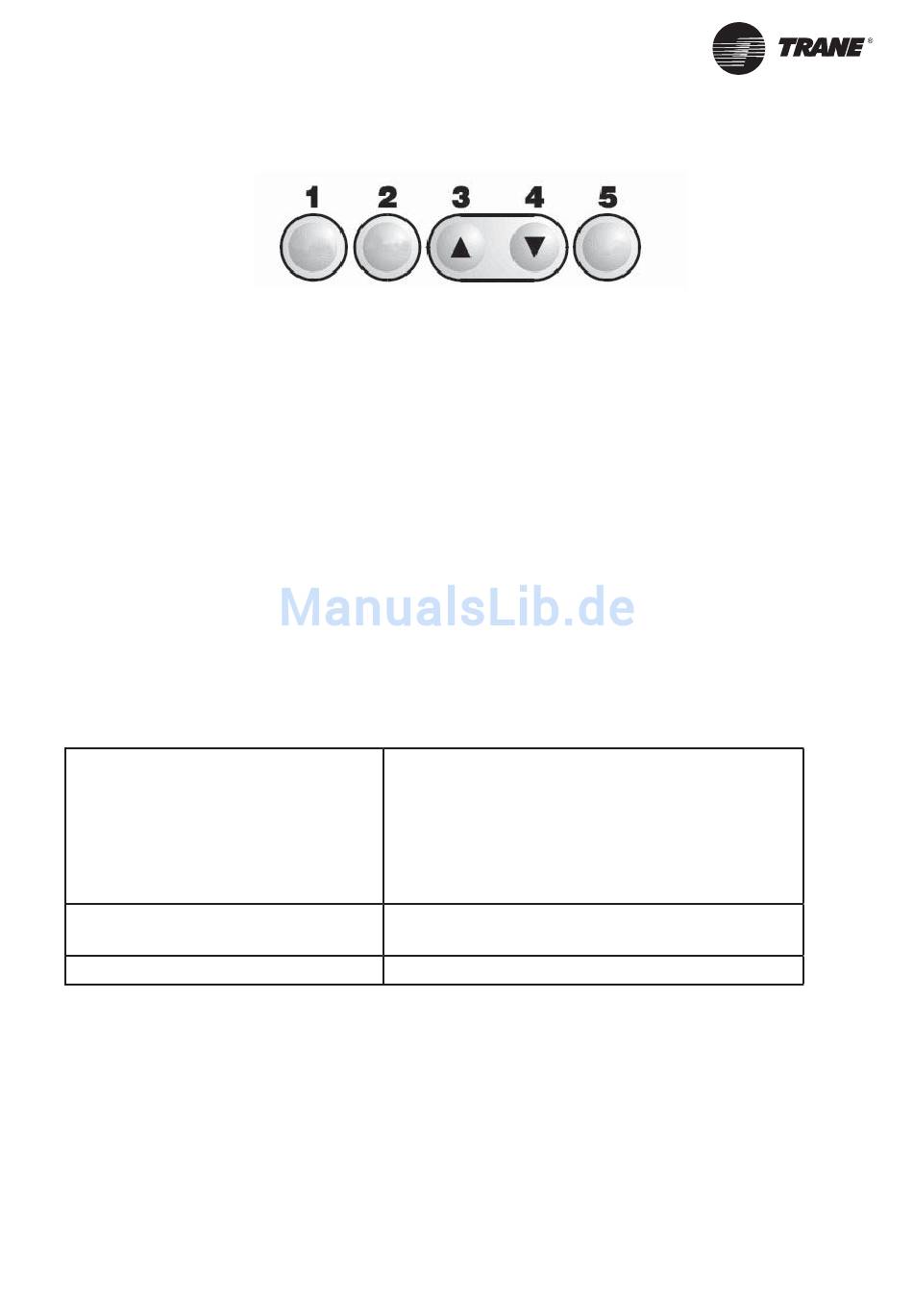

1 = ON/OFF-Taste (ein/aus): wird zum Starten und Stoppen des Geräts verwendet.
2 = ALARM-Taste: zeigt Alarme an, hebt Alarme auf und schaltet den Alarm-Summer auf stumm.
3 = PFEIL-NACH-OBEN-TASTE: hat zwei Funktionen, 1. blättert zu vorherigen Bildschirmanzeigen
im selben Zweig, wenn sich der Cursor in Ausgangsstellung befindet; 2. erhöht den Wert eines
Einstellungsfelds, wenn sich der Cursor auf dem Feld befindet; bei Drücken der Pfeiltaste in einem
Auswahlfeld wird die vorherige Option angezeigt.
4 = PFEIL-NACH-UNTEN-TASTE: hat zwei Funktionen, 1. blättert zu nächsten Bildschirmanzeigen
im selben Zweig, wenn sich der Cursor in Ausgangsstellung befindet; 2. senkt den Wert eines
Einstellungsfelds, wenn sich der Cursor auf dem Feld befindet; bei Drücken der Pfeiltaste in einem
Auswahlfeld wird die nächste Option angezeigt.
5 = ENTER-Taste (Eingabe): wird verwendet, um den Cursor zwischen der Ausgangsstellung und den
Einstellungs- oder Auswahlfeldern zu bewegen und um die für die Parameter eingestellten Werte zu
speichern, nachdem sich der Cursor nicht mehr auf den Einstellungsfeldern befindet.
Drei LEDs, die sich unterhalb der Gummitasten des externen Terminals befinden, und vier LEDs, die sich
unterhalb des BUILT-IN-Terminals befinden, werden wie folgt angezeigt:
ON/OFF-Taste (ein/aus)
(externe Anzeige)
ENTER-Taste (Eingabe)
(externe Anzeige)
ALARM-Taste (allgemein)
CNT-SVU005A-DE
Beschreibung Schnittstellentastatur
on-off alarm
Grüne LED zeigt an, dass das Gerät eingeschaltet
(ON) ist.
Blinkende LED zeigt an, dass das Gerät über den
Supervisor oder den externen Digitaleingang
ausgeschaltet (OFF) ist.
Gelbe LED zeigt an, dass die Stromversorgung zum
Gerät ordnungsgemäß ist.
Rote LED zeigt aktive Alarme an.
