Das Mikroprozessor-basierte Terminal ist mit LCD (4x20), Tastatur und LED-Anzeigen ausgestattet.
Dadurch gestaltet sich die Einstellung der Arbeitsparameter (Sollwerte, Differenz, Grenzwerte) und die
Ausführung sonstiger Einstellungen sehr einfach.

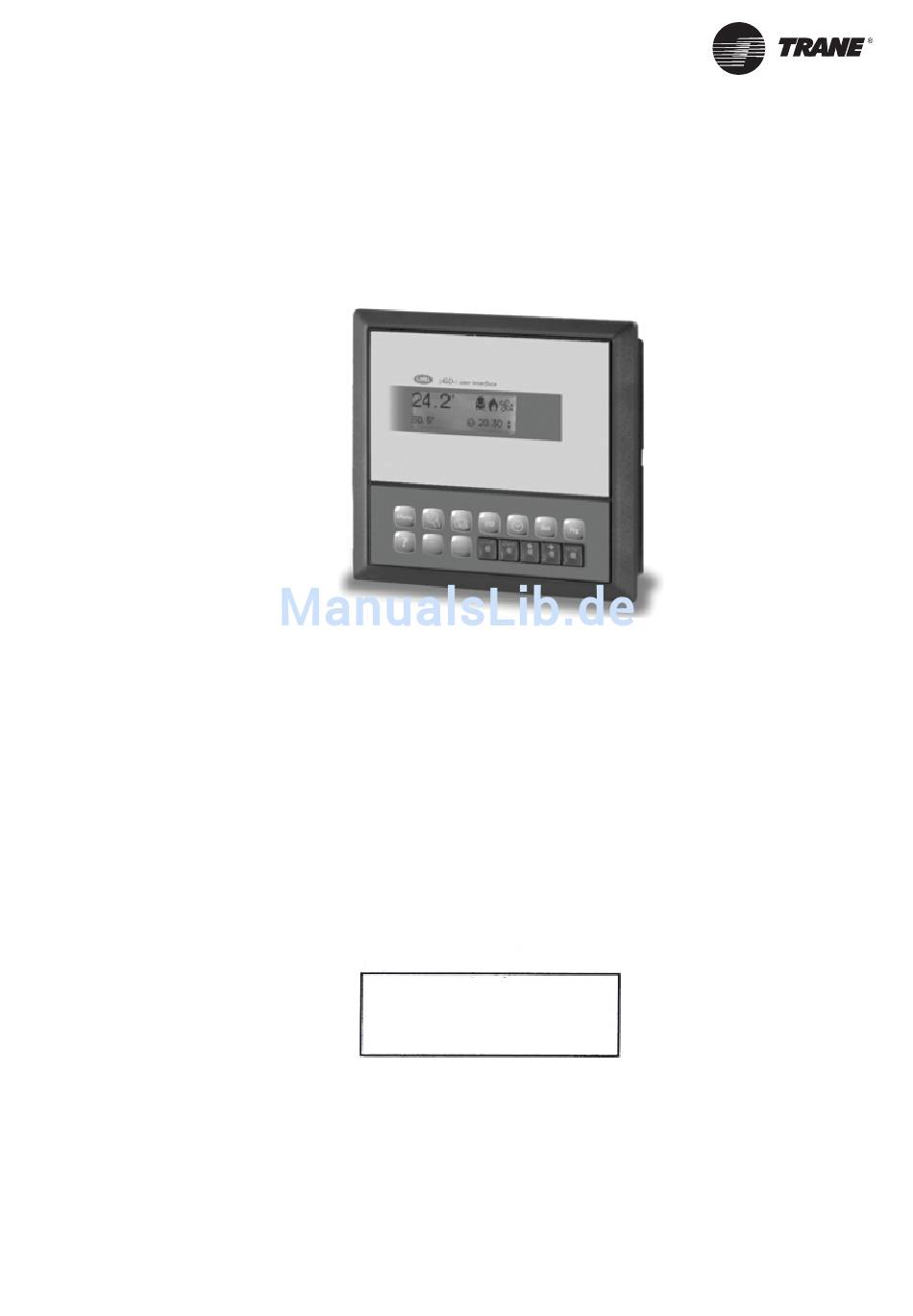

Abbildung 2 – vordere pCO-Bedientafel mit offener vorderer Abdeckung
Hauptbildschirm
Der Hauptbildschirm zeigt den Wert, der durch den Wassertemperaturfühler am Eingang und Ausgang
des Verdampfers gemessen wird. Die erste Zeile zeigt die aktuelle Zeit und das aktuelle Datum an, wenn
die pCO mit einer Datum/Uhrzeit-Karte ausgestattet ist. Außerdem wird der Funktionsmodus (Sommer
oder Winter) der Steuerung angezeigt.
Die letzte Zeile zeigt den Status der Einheit an (ein, aus, manueller Modus, Fernsteuerung aus, aus
über Supervisor, aus über Zeitzonen-Steuerungsaktion). Im Falle eines nicht normalen Zustands wird die
Anzeige in der vierten Zeile durch eine blinkende Meldung ersetzt: „ACTIVE ALARM" (aktiver Alarm).
Abbildung 3 – Typischer Hauptbildschirm
CNT-SVU005A-DE
Beschreibung Schnittstellentastatur
MO
00:00 00/00/94 SUM
Water Tmp. In 00.0
Water Tmp.Out 00.0
ALARM
°C
°C
5
