Funktionsumfang

Die wichtigsten Funktionen des Terminal-Controllers IF-4072:
Einsatzbereich
Der Terminal-Controller IF-4072 wird mit dem Hostsystem IF-6020 oder IF-6040 betrieben
und steuert bis zu 16 Interflex Slave-Terminals für Zeiterfassung oder Zutrittskontrolle, die
auf drei RS485-Schnittstellen verteilt werden. Der Controller prüft die Buchungsdaten von
den Slave-Terminals und überträgt sie an das Host-System in Echtzeit. Des Weiteren regelt
er die Buchungsbedingungen und Display-Texte der Slave-Terminals.
Offline-Betrieb
Daten, die zum Offline-Betrieb benötigt werden (z.B. Ausweisnummern, zeitliche sowie
örtliche Berechtigungen), werden über das Hostsystem im Controller gespeichert.
Steuerung und Überwachung
Zur Steuerung und Überwachung von z.B. Türen verfügt der Terminal-Controller IF-4072
über Eingangssensoren und Ausgangsrelais, die eine Schaltleistung von bis zu 30 V / 2 A
unterstützen. Somit können auch externe Geräte gesteuert werden. Die Eingangssensoren
können als Melde-, Ereignis- oder Zählkontakt (bis max. 20 Hz) parametriert werden.
2.2

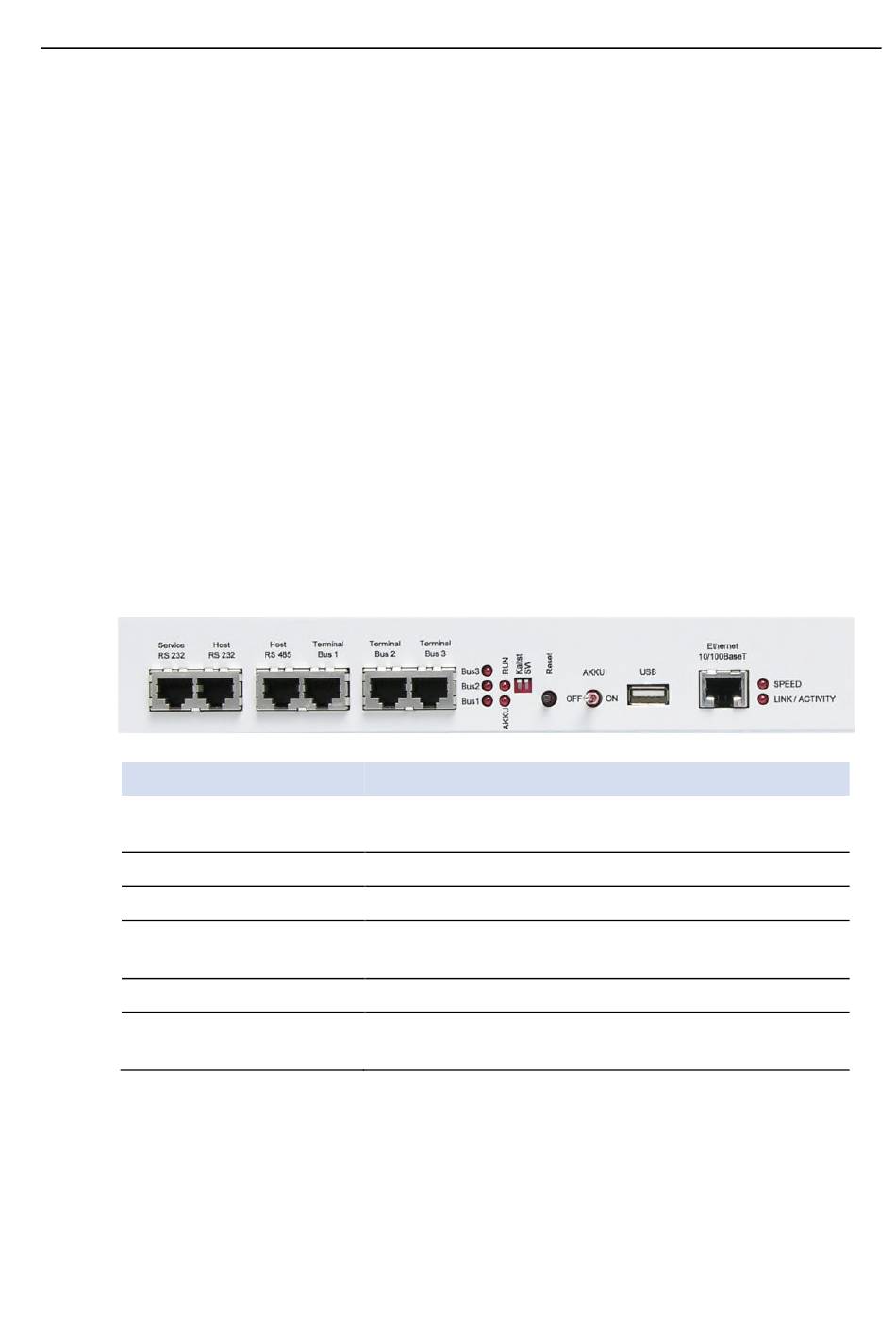

Buchsen, LED und Schalter

Buchse
Service RS232
Host RS232
Host RS485
Terminal Bus 1, 2, 3
USB
Ethernet 10 / 100BaseT
Funktion
RJ45-Buchse mit RS232-Schnittstelle zum Anschluss eines
Service-Geräts
Ohne Funktion
Ohne Funktion
3 x RJ45-Buchsen mit RS485-Schnittstellen zum Anschluss
von Bus-Datenkabel mit Slave-Terminals
Für zukünftige Funktionen vorgesehen
RJ45-Buchse zum Anschluss ans Ethernet-Netzwerk
(Hostsystem)
