Anschlüsse An Der Leiterplatte - interflex IF-4070 Technisches Handbuch

Systemüberblick 7

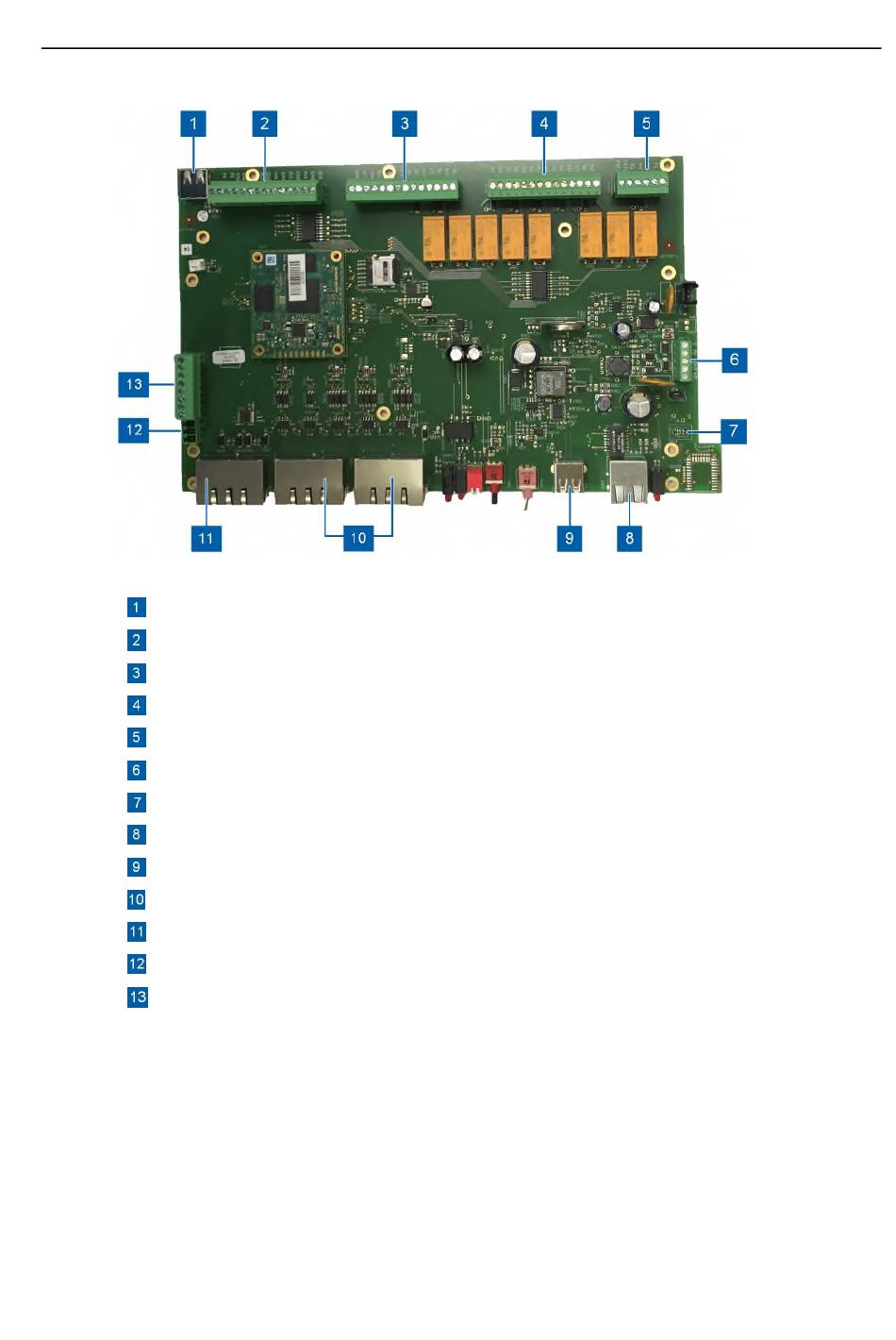

2.4 Anschlüsse an der Leiterplatte
USB-Anschluss (für zukünftigen Einsatz)
Schraubklemme 803 14-pol. für potentialfreie Zustandskontakte
Schraubklemme 802 14-pol. für potentialfreie Zustandskontakte
Schraubklemme 801 14-pol. für Relaiskontakte
Schraubklemme 800 6-pol. für Relaiskontakte
Schraubklemme 201 zum Anschluss der Spannungsversorgung
Spannungsversorgung für Trafo
RJ45-Buchse zum Anschluss an das Ethernet-Netzwerk (Host-System)
USB-Anschluss (für zukünftigen Einsatz)
3 x RJ45-Buchsen mit RS485-Schnittstellen zum Anschluss von Bus-Datenkabel 1, 2, 3
RJ45-Buchse mit RS232-Schnittstelle zum Anschluss eines Service-Geräts
Schraubklemme 400 3-pol. für RS232-Servicekabel (Funktion wie Buchse 11)
Schraubklemme 600 7-pol. für RS485-Datenkabel (Funktion wie Buchsen 10)
