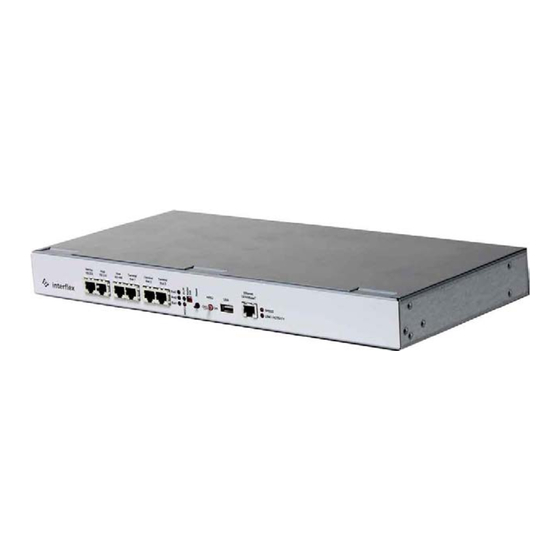

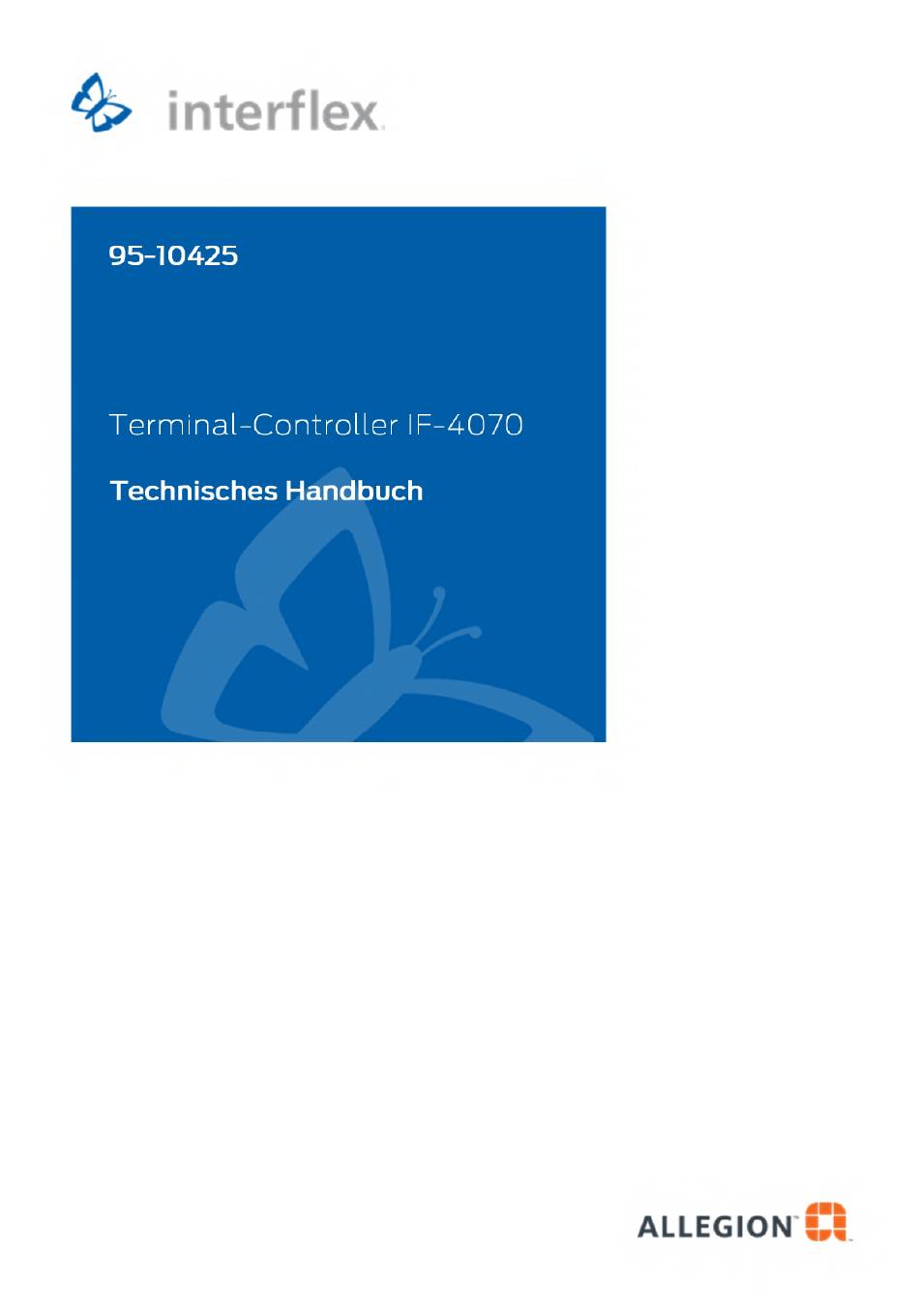

interflex IF-4070 Technisches Handbuch

Vorschau ausblenden Andere Handbücher für IF-4070:
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für interflex IF-4070

Inhaltszusammenfassung für interflex IF-4070

  • Seite 2 Handbuch enthaltenen Angaben sind daher ohne Gewähr und können ohne vorherige Ankündigung geändert oder aktualisiert werden. IF-60x0 ist eine Marke der Interflex Datensysteme GmbH. Alle übrigen geschützten Namen und Marken (z.B. Microsoft, Oracle, Java, SAP, SAP Logo, R/2, RIVA, R/3, ABAP, SAP ArchiveLink, SAP Business Workflow, WebFlow, SAP EarlyWatch, BAPI, SAPPHIRE, Management Cockpit, mySAP.com Logo und mySAP.com) sind geschützte Bezeichnungen...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Allgemeines Lieferumfang ........................1 Technische Änderungen vorbehalten .................. 1 Zielgruppe dieses Dokuments ..................... 1 Sicherheit ..........................1 Kabellängen und Kabeltypen ....................3 Abkürzungen ........................3 Systemüberblick Funktionsumfang........................5 Buchsen, LED und Schalter ....................5 Elektronikbaugruppen ......................6 Anschlüsse an der Leiterplatte ..................... 7 Terminal-Controller montieren Controller anschließen Gehäusedeckel entfernen ....................
  • Seite 4 Inhalt Pflege und Wartung Technische Daten EU-Konformitätserklärung Open-Source-Programmpakete Entsorgung...

  • Seite 5: Allgemeines

    Allgemeines Wir danken Ihnen, dass Sie sich für ein Produkt von Interflex entschieden haben. Lieferumfang Die Verpackung enthält  Terminal-Controller IF-4070  2 Gehäuse-Winkel für Befestigung im 19"-Schrank  2 Halte-Winkel zum Einhängen im 19"-Schrank  Zubehörbeutel mit Befestigungsteilen Überprüfen Sie unmittelbar nach Erhalt der Lieferung die Ware auf Vollständigkeit und Zustand.

  • Seite 6: Allgemeine Sicherheitshinweise

    Allgemeines 1.4.2 Allgemeine Sicherheitshinweise Lebensgefahr durch Stromschlag! Durch Berührung von spannungsführenden Teilen (z. B. 230 V~ ) können Personen verletzt oder getötet werden. Achten Sie darauf, dass Sie bei der Installation keine spannungsführenden Leitungen berühren können. Schalten Sie die Geräte spannungsfrei. Beachten Sie die geltenden Sicherheitsvorschriften und treffen Sie alle Sicherheitsmaßnahmen, die eine sichere Installation gewährleisten.

  • Seite 7: Kabellängen Und Kabeltypen

    Allgemeines Kabellängen und Kabeltypen Kabelfunktion max. Länge empfohlener Kabeltyp NYM 3  1,5 mm² Spannungsversorgung 230 V AC zum Netzteil (falls nicht vorinstalliert) Netzwerkleitungen: RJ45-Patchkabel, 25 m ab Kategorie 5 vorzugsweise mit Schirmgeflecht J-Y(St) Y 2  2  Kabel zu potentialfreien Zustandskontakten, 100 m Steuerkabel 0,6 mm²...

  • Seite 8: Systemüberblick

    Systemüberblick NO-Kontakt Schließer (normally open) Spannungsversorgung über Ethernet (Power over Internet) Abschirmung (shield) Verschlüsselte Netzwerkverbindung (secure shell) Systemüberblick Komponenten Kabel (Kabellängen und Kabeltypen (auf Seite 2)) Terminal-Controller Kabel zu potentialfreien Zusatzkontakten Eingänge für potentialfreie Steuerkabel Zustandskontakte Relais mit Schaltkontakten 30V, 2A Netzkabel (entfällt bei PoE) Switch oder PoE-Gerät Ethernet ohne PoE...

  • Seite 9: Funktionsumfang

    Einsatzbereich Der Terminal-Controller IF-4072 wird mit dem Hostsystem IF-6020 oder IF-6040 betrieben und steuert bis zu 16 Interflex Slave-Terminals für Zeiterfassung oder Zutrittskontrolle, die auf drei RS485-Schnittstellen verteilt werden. Der Controller prüft die Buchungsdaten von den Slave-Terminals und überträgt sie an das Host-System in Echtzeit. Des Weiteren regelt er die Buchungsbedingungen und Display-Texte der Slave-Terminals.

  • Seite 10: Elektronikbaugruppen

    Systemüberblick Status Betriebszustand des Terminal-Controllers Bus 1 / 2 / 3 leuchtet Datenverkehr mit Slave-Terminal an Bus 1 / 2 / 3 leuchtet Applikation gestartet, Controller betriebsbereit AKKU Ohne Funktion LINK blinkt Netzwerk-Datenverkehr SPEED leuchtet / aus Netzwerkgeschwindigkeit: an bei 100 Mb / aus bei 10 Mb Schalter/Taster Funktion Reset...

  • Seite 11: Anschlüsse An Der Leiterplatte

    Systemüberblick Anschlüsse an der Leiterplatte USB-Anschluss (für zukünftigen Einsatz) Schraubklemme 803 14-pol. für potentialfreie Zustandskontakte Schraubklemme 802 14-pol. für potentialfreie Zustandskontakte Schraubklemme 801 14-pol. für Relaiskontakte Schraubklemme 800 6-pol. für Relaiskontakte Schraubklemme 201 zum Anschluss der Spannungsversorgung Spannungsversorgung für Trafo RJ45-Buchse zum Anschluss an das Ethernet-Netzwerk (Host-System) USB-Anschluss (für zukünftigen Einsatz) 3 x RJ45-Buchsen mit RS485-Schnittstellen zum Anschluss von Bus-Datenkabel 1, 2, 3...

  • Seite 12: Terminal-Controller Montieren

    Terminal-Controller montieren Terminal-Controller montieren Mit den beiden beigelegten Gehäusewinkeln können Sie den Terminal-Controller in einem 19"-Schrank montieren. Gehäusewinkel Haltewinkel Die Abbildung zeigt den Einbau mit Gehäusewinkeln (1) in einem 19"-Schrank. Die Haltewinkel (2) ermöglichen das Ausziehen und Einhängen des Controllers im Schrank, z. B. um Kabel anzuschließen.

  • Seite 13: Spannungsversorgung Anschließen

    Controller anschließen Spannungsversorgung anschließen Lebensgefahr durch Stromschlag! Durch Berührung von spannungsführenden Teilen (z. B. 230 V~ ) können Personen verletzt oder getötet werden. Achten Sie darauf, dass Sie bei der Installation keine spannungsführenden Leitungen berühren können. Schalten Sie die Geräte spannungsfrei. Beachten Sie die geltenden Sicherheitsvorschriften und treffen Sie alle Sicherheitsmaßnahmen, die eine sichere Installation gewährleisten.
  • Seite 14 Controller anschließen Setzen Sie den Jumper entsprechend der gewählten Spannungsart (siehe unten). 4.2.1 Netzteil...
  • Seite 15 Controller anschließen 4.2.2 PoE Um die erforderlichen EMV-Grenzwerte einzuhalten, benötigt das Gerät eine Funktionserdung. Die Funktionserdung erfolgt über das PoE-Gerät und das Patch-Kabel. Prüfen Sie, ob beim PoE-Gerät eine Funktionserdung vorhanden ist. Erden Sie PoE-Geräte ohne Funktionserdung über vorhandene Lötfahnen oder Schraubklemmen.

  • Seite 16: Redundante Spannungsversorgung

    Controller anschließen 4.2.3 Redundante Spannungsversorgung Für eine redundante Spannungsversorgung des Terminal-Controllers benötigen Sie ein externes Netzteil 18 V DC; 1 A (Bestellnummer: 41-10063). Sollte die Spannungsversorgung über Ethernet (PoE) ausfallen, schaltet der Controller automatisch auf Spannungsversorgung über Netzteil um. Für die redundante Spannungsversorgung muss der Jumper auf Spannungsversorgung über PoE eingestellt sein.
  • Seite 17 Controller anschließen Bus-Datenkabel mit RJ45-Stecker Für einen störungsfreien Betrieb beachten Sie Folgendes: Erden Sie die Leitungsschirme der Datenkabel über die RJ45-Anschlussbuchse. Benutzen Sie nur abgeschirmte Kabel und abgeschirmte Anschlusskomponenten wie z. B. Hirose-Stecker. Bus-Datenkabel an Schraubklemme 600 Benutzen Sie zur Erdung der Leitungsschirme die Klemmen shield. Sichern Sie die Datenkabel mit der Kabelzugentlastung.

  • Seite 18: Potentialfreie Zustandskontakte Und Relais

    Controller anschließen 4.3.3 Potentialfreie Zustandskontakte und Relais An den Schraubklemmen 800 bis 803 können Sie anschließen:  Bis zu 8 potentialfreie Zustandskontakte, wie z. B. Reedkontakte  Bis zu 8 Elektrogeräte, die sich per Relais schalten lassen, wie z. B. elektrische Türöffner oder Signallampen bis 30V, 2A.
  • Seite 19 Controller anschließen Schraubklemmen für potentialfreie Zustandskontakte Eingang 1 Eingang 2 Eingang 3 Eingang 4 Eingang 5 Eingang 6 Eingang 7 Eingang 8 11 IN 1 13 IN 2 1 IN 3 3 IN 4 5 IN 5 7 IN 6 9 IN 7 11 IN 8 12 GND...

  • Seite 20: Terminal-Controller Parametrieren

    Terminal-Controller parametrieren Terminal-Controller parametrieren Nach Anschluss der Spannungsversorgung und Verkabelung der Komponenten muss das der Terminal-Controller parametriert werden. Die Parametrierung setzt Systemkenntnisse voraus und darf nur von autorisierten Personen vorgenommen werden. Sie haben folgende Möglichkeiten, den Terminal-Controller zu parametrieren:  IF-ServiceApp Informationen zur Parametrierung des Terminal-Controllers mit der IF-ServiceApp finden Sie im Technischen Handbuch zur IF-ServiceApp.

  • Seite 21: Eingabesyntax Für Befehle

    Der Befehl netpar -? listet die Aufrufparameter des Befehls netpar: fieldservice@IF-xxx:~ netpar -? Display or change network parameters (legacy) Please consider using nmtui or nmcli instead. Usage: /opt/interflex/bin/netpar [OPTION] show network settings change IP addr., gateway, netmask and port no use default network configuration...

  • Seite 22: Netzwerkparameter Einstellen

    Terminal-Controller parametrieren 5.3.1 Netzwerkparameter einstellen Über den Befehl netpar -x öffnen Sie eine Liste der aktuellen Netzwerkparameter (u.a. IP-Adresse und Port) und können diese ändern. Werte (z. B. Gateway, Netmask usw.), die Sie nicht verändern möchten, quittieren Sie mit der Eingabe-Taste. Nach Abschluss der Änderungen wird nach einigen Sekunden eine Liste der aktuellen Netzwerkparameter angezeigt und anschließend die Verbindung zum Controller beendet.

  • Seite 23: Schnittstellen, Buchungsspeicher Und Verschlüsselung Einstellen

    Terminal-Controller parametrieren Schnittstellen, Buchungsspeicher und Verschlüsselung einstellen Über den Befehl oc -h können Sie  Schnittstelleneinstellungen ändern  Datenübertragung verschlüsseln  Größe des Buchungsspeichers anpassen Werte, die Sie nicht verändern möchten, quittieren Sie mit der Eingabe-Taste. fieldservice@IF-xxxx:~ oc -h base address : No.

  • Seite 24: Konfigurationsdaten Der Slave-Terminals Listen

    Terminal-Controller parametrieren Konfigurationsdaten der Slave-Terminals listen Der Befehl cfg listet Konfigurationsdaten der Slave-Terminals. fieldservice@IF-xxxx:~ cfg Terminal configuration IF-xxxx/4735 IT-2018.02.0-794-g91e557d6d26e Host: Ethernet ---------------------------------------------------------------- No B A HA type display keys read.1 read.2 In/Out I/O -- - - -- --------- ------- ----- ----- ------- ------ ------ -- 1 1 A 0 IF611 3.00...

  • Seite 25: Terminal-Controller Neu Starten

    Terminal-Controller parametrieren Terminal-Controller neu starten Einige Änderungen erfordern einen Neustart des Controllers. Sie können diesen direkt am Controller durchführen oder mit den entsprechenden Kommandos über die Konsole. Warmstart Verwenden Sie diesen Neustart im laufenden Betrieb. Gespeicherte Daten bleiben erhalten. Schalter einstellen: Reset-Taster kurz drücken Warten, bis die RUN-LED wieder leuchtet (Vorgang kann 30 s dauern) Zugehöriges Konsolen-Kommando: oc -s...

  • Seite 26: Software Aktualisieren

    PuTTY auf einem USB-Stick gespeichert haben cmd.exe starten und die gewünschte Batch-Datei ausführen Eine detaillierte Liste der Batch-Dateien und der zugehörigen Aufrufparameter stellt Ihnen Interflex auf Anfrage zur Verfügung. Um Fehler zu vermeiden, sollten die zu aktualisierenden Dateien und die Batch-Dateien im selben Ordner liegen.

  • Seite 27: Pflege Und Wartung

    Der Funktionsumfang eines Terminal-Controllers hängt von der erworbenen Lizenz ab. Sie können diese Lizenz bei Bedarf erweitern (upgraden). Beispiel: Upgrade eines Controllers IF-4070 mit 8 Terminals auf einen Controller mit 16 Terminals Nach der Bestellung eines Upgrades erhalten Sie von Interflex zwei Dateien: ...

  • Seite 28: Eu-Konformitätserklärung

    Dieses Produkt nutzt Programmpakete, die Open-Source-Lizenzbedingungen (z. B. der GNU GPL License Version 2) unterliegen. Interflex bietet Ihnen an, auf Anfrage und zu nicht höheren Kosten als denen, die durch das physikalische Zugänglichmachen des Quelltextes anfallen, eine vollständig maschinenlesbare Kopie des Quellcodes der benutzten Programme auf einem zum Datenaustausch geeigneten Medium zur Verfügung zu stellen.

  • Seite 29: Entsorgung

    Entsorgung Entsorgung Entsorgen Sie die das Gerät und Batterien entsprechend den Gesetzen und Verordnungen, die in Ihrem Land gelten. Nach dem bestimmungsgemäßen Gebrauch ist das Gerät als Elektronikschrott ordnungsgemäß zu entsorgen. Sie können das Gerät selbst entsorgen oder dem Lieferanten des Geräts zurücksenden. Entsorgen Sie Batterien selbst in einer Sammelstelle, oder senden Sie die Batterie mit isolierten Kontakten und mit dem Vermerk "Alte Batterie zur Entsorgung"...
