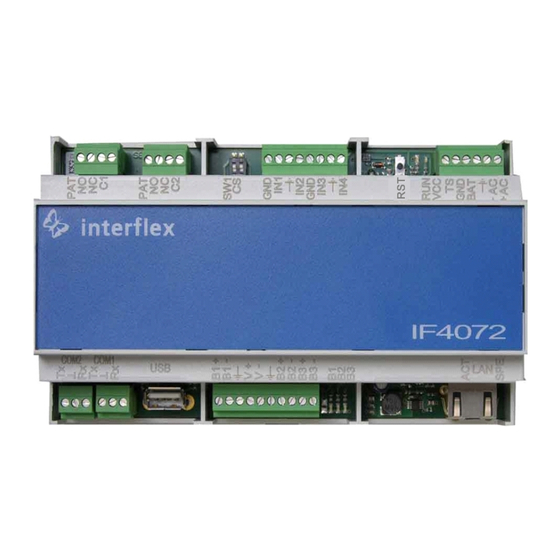

- Seite 1 Controller IF-4072 Controller 00-4072-04xx...
-
Seite 2: Inhaltsverzeichnis
Netzwerkparameter prüfen und einstellen ..............15 Schnittstellen und Buchungsspeicher parametrieren ..........17 Konfigurationsdaten der Terminals listen ..............18 Controller neu starten ....................19 Software aktualisieren......................21 Controller upgraden ......................22 Technische Daten ........................ 22 © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... - Seite 3 Entsorgung........................... 24 Konformitätserklärungen ....................24 10.1 EU-Konformitätserklärung ..................24 10.2 UK Declaration of Conformity ................... 24 © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22...
-
Seite 4: Allgemeines
1 Allgemeines 1.1 Kurzbeschreibung Der Controller IF-4072 verbindet das Host-System mit bis zu 16 Interflex Terminals für Zeiterfassung oder Zutrittskontrolle. Die Steuerung und Überwachung z.B. von Türen ist über die zwei integrierten Relais und die vier Eingangskontakte möglich. Der Controller ist in vier Ausführungen zum Anschluss von zwei, vier, acht oder sechzehn Terminals erhältlich. -
Seite 5: Sicherheit
IEEE Institute of Electrical and Electronics Engineers NC-Kontakt Öffner (normally closed) NO-Kontakt Schließer (normally open) Spannungsversorgung über Ethernet (Power over Ethernet) RFID Radio-frequency identification Abschirmung (shield) Verschlüsselte Netzwerkverbindung (secure shell) © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... -
Seite 6: Kabellängen Und Kabeltypen
Verwenden Sie deshalb keine Kabel, die länger sind, als in der Tabelle angegeben. Verdrahten Sie die Leitungen +5 V und GND mit je zwei Adern bei einer Kabellänge > 50 m. © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... -
Seite 7: Systemüberblick
Einsatzbereich Die Controller werden mit dem Host-System IF‑6020 oder IF‑6040 betrieben und steuern bis zu 16 Interflex Terminals für Zeiterfassung oder Zutrittskontrolle, die auf drei RS485-Schnittstellen verteilt werden. Die Controller prüfen die von den Terminals erfassten Buchungsdaten und übertragen sie in Echtzeit an das Host-System. -
Seite 8: Offline-Betrieb
Spannungsversorgung (Netzteil) RJ45-Buchse zum Anschluss an das Schraubklemme 10-pol. für RS485 Ethernet-Netzwerk (Host-System) Bus-Datenkabel 1 2 3 USB-Anschluss (für zukünftigen Einsatz) Schraubklemme 3-pol. für RS232 Service-Gerät Host-Anschluss über serielle Schnittstelle (RS232) © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... -
Seite 9: Led, Taster Und Schalter
Manipulation des Controllers kann zu Datenverlust führen. Controller unter Berücksichtigung der technischen Anforderungen im gesicherten Bereich anbringen Befestigen Sie den Controller auf einer DIN-Hutschiene TS35, z. B. in einem Verteilerkasten. © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... -
Seite 10: Controller Anschließen
Beachten Sie bei der Vergabe der IP-Adresse und beim Einrichten des Netzwerks den aktuellen Stand der Technik zur Absicherung und Segmentierung von Unternehmens- Netzwerken. Interflex empfiehlt, alle installierten Komponenten und Server in einem VLAN zu betreiben. Bus-Datenkabel mit Terminals ... -
Seite 11: Potentialfreie Zustandskontakte Und Relais
Eine unsachgemäße Elektroinstallation kann zu Störungen des Betriebs und zu Ausfällen der Geräte führen. Beachten Sie daher folgendes: Abgeschirmte Kabel verwenden Kabellängen und Kabeltypen [} 6] Abschirmung geräteseitig und verkabelungsseitig erden Aktoren (z. B. Türöffner) getrennt von Terminals/Controllern mit Spannung versorgen Netzfilter verwenden © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... - Seite 12 4 Controller anschließen In den Verteilern von Interflex sind diese Maßnahmen umgesetzt. Für weitere Informationen wenden Sie sich bitte an Ihren Ansprechpartner bei Interflex. Die Spannungsversorgung des Controllers ist möglich mit: Netzteil 18 bis 24 V AC/DC PoE-Gerät IEEE 802.3at der Leistungsklasse 4 (bis 25,4 W) 1.
-
Seite 13: Redundante Spannungsversorgung
Der Zugriff auf den Controller über SSH setzt die Freeware PuTTY ab Version 0.73 voraus: 1. Spannungsversorgung einschalten 2. Serielle Verbindung zwischen Host-Rechner und Controller herstellen 3. PuTTY öffnen 4. Parameter prüfen und einstellen © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... - Seite 14 Der Startvorgang dauert bis zu 30 s. Wenn die RUN-LED leuchtet, ist eine SSH-Verbindung möglich. Lassen Sie PuTTY während der nächsten Schritte geöffnet, da während der Inbetriebnahme weitere Eingaben erforderlich sind. © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22...
-
Seite 15: Netzwerkparameter Prüfen Und Einstellen
Beachten Sie bei der Vergabe der IP-Adresse und beim Einrichten des Netzwerks den aktuellen Stand der Technik zur Absicherung und Segmentierung von Unternehmens- Netzwerken. Interflex empfiehlt, alle installierten Komponenten und Server in einem VLAN zu betreiben. Werte (z. B. Gateway, Netmask usw.), die Sie nicht verändern möchten, quittieren Sie mit Enter. - Seite 16 Sie haben die Möglichkeit, die Default IP-Adresse wiederherzustellen, falls Sie den Controller nach einer Änderung der IP-Adresse nicht mehr erreichen können. Führen Sie einen Factory Reset durch. Informationen hierzu finden Sie im Abschnitt Controller neu starten [} 19]. © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22...
-
Seite 17: Schnittstellen Und Buchungsspeicher Parametrieren
0xFF, Datenverschlüsselung unveränderbar aktiviert Number of bookings Größe des Buchungsspeichers (*1000) Default: 50, entspricht 50 000 Buchungen Der Buchungsspeicher arbeitet als Ringspeicher. Bei vollem Speicher wird der älteste Eintrag überschreiben. © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... -
Seite 18: Konfigurationsdaten Der Terminals Listen
- + = 1. I/O-Controller-Board zur Türsteuerung betriebsbereit + - = 2. I/O-Controller-Board (I/O Erweiterungs-Board) betriebsbereit + + = 1. I/O-Controller-Board und 2. I/O-Controller-Board betriebsbereit - - = Terminal wird ohne I/O-Controller-Board betrieben © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... -
Seite 19: Controller Neu Starten
IP-Adresse oder das Passwort, bleiben erhalten. Verwenden Sie den Kaltstart bei der Erstinbetriebnahme und bei Funktionsstörungen, die sich mit anderen Mitteln, z. B. Warmstart nicht beheben lassen. 1. Schalter einstellen: 2. Reset-Taster kurz drücken © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... -
Seite 20: Netzwerkeinstellungen Auf Werkseinstellung Zurücksetzen
Auf den Controller kann danach zur Inbetriebnahme nur über eine serielle Konsole oder die IF-ServiceApp zugegriffen werden. 1. Schalter einstellen: 2. Reset-Taster kurz drücken 3. Warten, bis die RUN-LED wieder leuchtet (Vorgang kann 30 s dauern) 4. Schalterstellung zurücksetzen: Zugehöriger Konsolen-Befehl: factory-reset full © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22... -
Seite 21: Software Aktualisieren
2. Ggf. Pfade der Programme pscp.exe und plink.exe anpassen, z. B. wenn Sie PuTTY auf einem USB-Stick gespeichert haben 3. cmd.exe starten und die gewünschte Batch-Datei ausführen Eine detaillierte Liste der Batch-Dateien und der zugehörigen Aufrufparameter stellt Ihnen Interflex auf Anfrage zur Verfügung. ... -
Seite 22: Controller Upgraden
Der Funktionsumfang eines Controllers hängt von der erworbenen Lizenz ab. Sie können diese Lizenz bei Bedarf erweitern (upgraden). Beispiel: Upgrade eines Controllers IF‑4070 mit 8 Terminals auf einen Controller mit 16 Terminals Nach der Bestellung eines Upgrades erhalten Sie von Interflex zwei Dateien: Batch-Datei s_tclicence.bat Lizenz-Datei *.xml ... - Seite 23 Schnittstellen zu Terminals 3 x RS485 Schnittstellen zum Host- Ethernet nach IEEE 802.3, TCP/IP System Luftfeuchtigkeit Max. 95%, nicht betauend Lagerung An einem trockenen Ort I/O-Datenkabel Schraubklemmen für Kabel bis 0,5 mm² © 2022 Interflex Datensysteme GmbH | IF-4072 Controller | 06.22...
-
Seite 24: Entsorgung
Links zu den OpenSource-Projekten werden auf dem Produkt im Verzeichnis /home/fieldservice/app/ docs/ zum Download zur Verfügung gestellt. Den Quellcode sowie Aktualisierungen stellt Interflex im Verzeichnis \Software\Firmware\Controller\ des ftp-Servers https://ftpservice.interflex.de zur Verfügung. Die Inhalte dieser Dokumentation wurden sorgfältig und nach bestem Wissen recherchiert. Trotzdem sind Fehler nicht ganz auszuschließen.
