Terminal-Controller montieren

3 Terminal-Controller montieren
Mit den beiden beigelegten Gehäusewinkeln können Sie den Terminal-Controller in einem
19"-Schrank montieren.
Gehäusewinkel

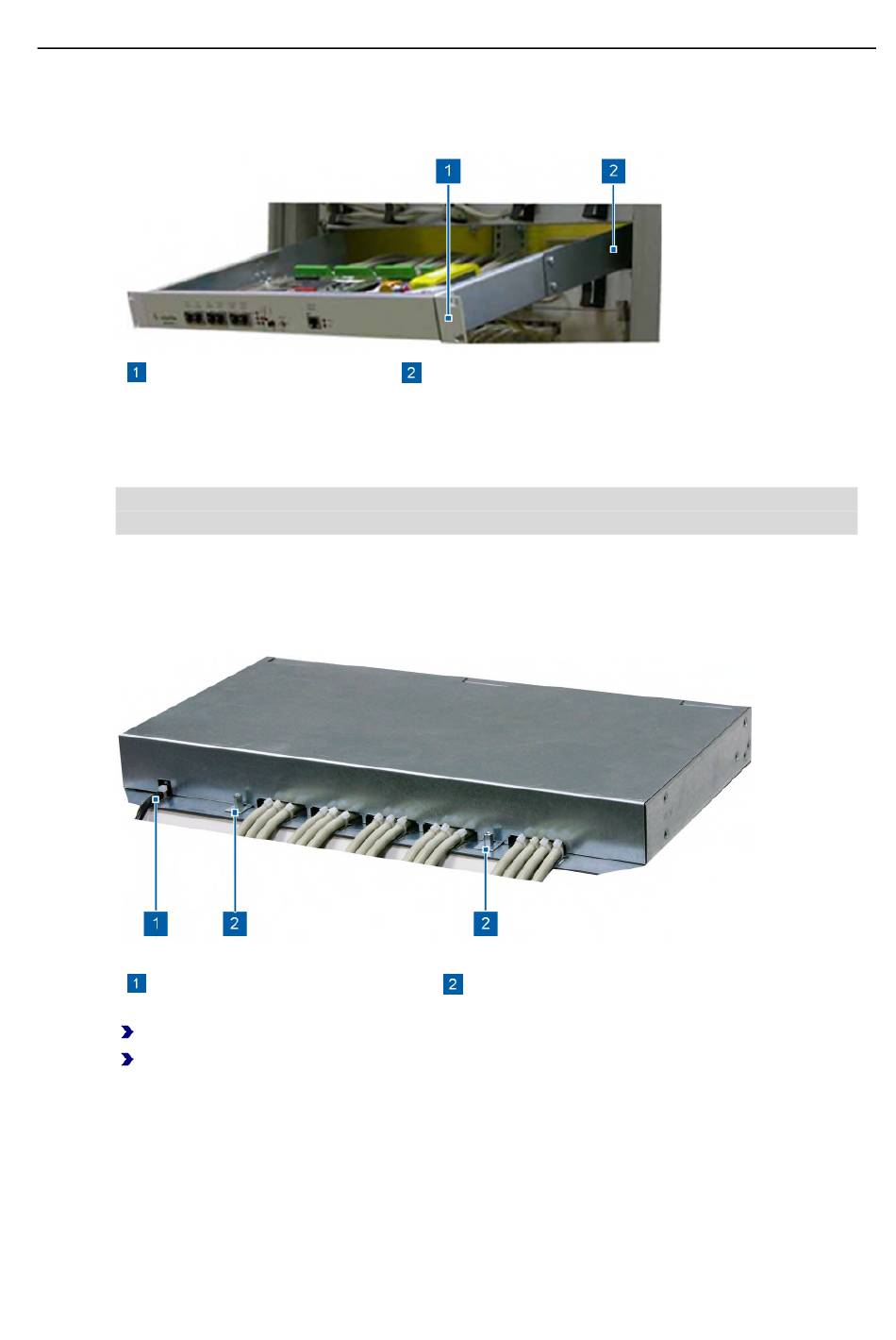

Die Abbildung zeigt den Einbau mit Gehäusewinkeln (1) in einem 19"-Schrank. Die
Haltewinkel (2) ermöglichen das Ausziehen und Einhängen des Controllers im Schrank, z. B.
um Kabel anzuschließen.
Sie können den Terminal-Controller auch mit den Gerätewinkeln an der Wand befestigen
oder ohne die Gerätewinkel stellen oder stapeln.
4 Controller anschließen
4.1 Gehäusedeckel entfernen
Netzkabel mit Schuko-Stecker
Trennen Sie das Gerät von der Spannungsversorgung.
Entfernen Sie die Muttern (2) und nehmen Sie den Gehäusedeckel ab.
Haltewinkel
Muttern zur Verschraubung des Gehäuse-Deckels
