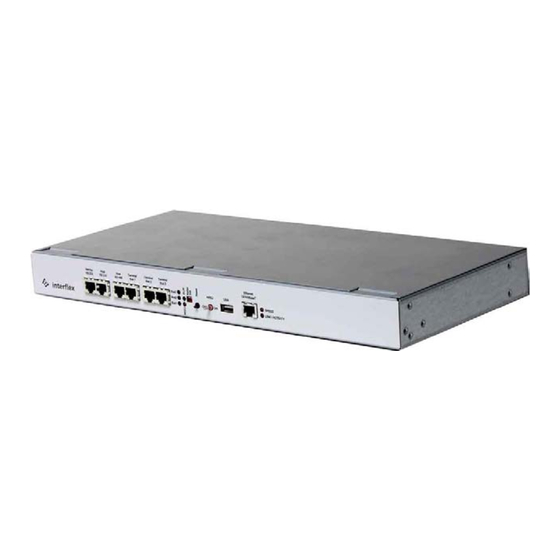

interflex IF-4070 Installationsanleitung

Terminal-controller
Vorschau ausblenden Andere Handbücher für IF-4070:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

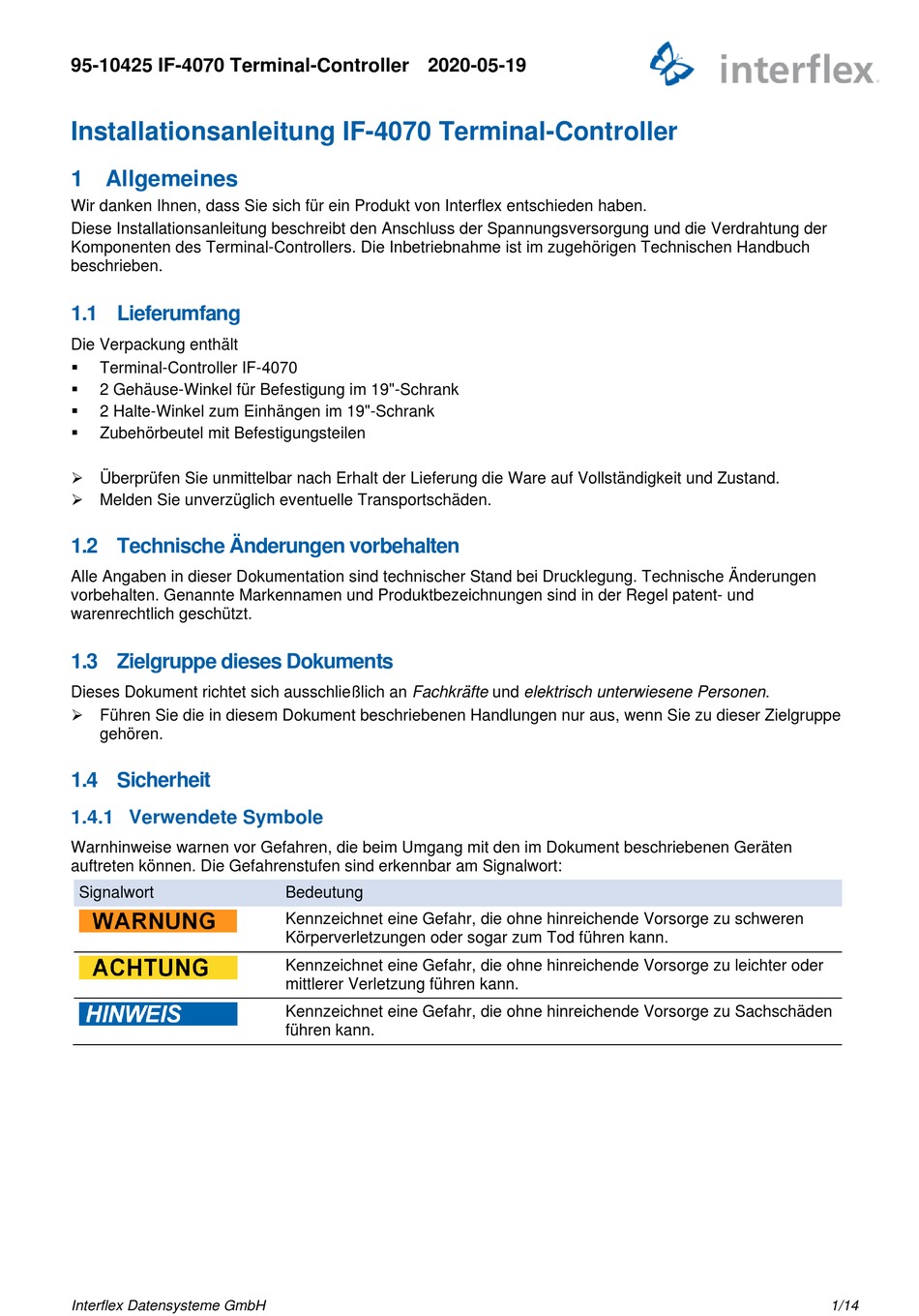

95-10425 IF-4070 Terminal-Controller 2020-05-19
Installationsanleitung IF-4070 Terminal-Controller
1 Allgemeines
Wir danken Ihnen, dass Sie sich für ein Produkt von Interflex entschieden haben.
Diese Installationsanleitung beschreibt den Anschluss der Spannungsversorgung und die Verdrahtung der
Komponenten des Terminal-Controllers. Die Inbetriebnahme ist im zugehörigen Technischen Handbuch
beschrieben.
1.1 Lieferumfang
Die Verpackung enthält
Terminal-Controller IF-4070
2 Gehäuse-Winkel für Befestigung im 19"-Schrank
2 Halte-Winkel zum Einhängen im 19"-Schrank
Zubehörbeutel mit Befestigungsteilen
 Überprüfen Sie unmittelbar nach Erhalt der Lieferung die Ware auf Vollständigkeit und Zustand.
 Melden Sie unverzüglich eventuelle Transportschäden.
1.2 Technische Änderungen vorbehalten
Alle Angaben in dieser Dokumentation sind technischer Stand bei Drucklegung. Technische Änderungen
vorbehalten. Genannte Markennamen und Produktbezeichnungen sind in der Regel patent- und
warenrechtlich geschützt.
1.3 Zielgruppe dieses Dokuments
Dieses Dokument richtet sich ausschließlich an Fachkräfte und elektrisch unterwiesene Personen.
 Führen Sie die in diesem Dokument beschriebenen Handlungen nur aus, wenn Sie zu dieser Zielgruppe
gehören.
1.4 Sicherheit
1.4.1 Verwendete Symbole
Warnhinweise warnen vor Gefahren, die beim Umgang mit den im Dokument beschriebenen Geräten
auftreten können. Die Gefahrenstufen sind erkennbar am Signalwort:
Signalwort
Interflex Datensysteme GmbH
Bedeutung
Kennzeichnet eine Gefahr, die ohne hinreichende Vorsorge zu schweren
Körperverletzungen oder sogar zum Tod führen kann.
Kennzeichnet eine Gefahr, die ohne hinreichende Vorsorge zu leichter oder
mittlerer Verletzung führen kann.
Kennzeichnet eine Gefahr, die ohne hinreichende Vorsorge zu Sachschäden
führen kann.
1/14

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für interflex IF-4070

Inhaltszusammenfassung für interflex IF-4070

  • Seite 1 95-10425 IF-4070 Terminal-Controller 2020-05-19 Installationsanleitung IF-4070 Terminal-Controller 1 Allgemeines Wir danken Ihnen, dass Sie sich für ein Produkt von Interflex entschieden haben. Diese Installationsanleitung beschreibt den Anschluss der Spannungsversorgung und die Verdrahtung der Komponenten des Terminal-Controllers. Die Inbetriebnahme ist im zugehörigen Technischen Handbuch beschrieben.

  • Seite 2: Allgemeine Sicherheitshinweise

    Leitungen der Kategorien 5-7.  In langen Kabeln können Spannungsverluste auftreten, welche die Funktion des angeschlossenen Geräts beeinträchtigen. Bei Kabellängen > 50 m empfehlen wir, die Leitungen "+5 V" und "GND" mit je 2 Adern zu verdrahten. Interflex Datensysteme GmbH 2/14...
  • Seite 3 Elektrostatische Entladung (electrostatic discharge) Masse (ground) IEEE Institute of Electrical and Electronics Engineers NC-Kontakt Öffner (normally closed) NO-Kontakt Schließer (normally open) Spannungsversorgung über Ethernet (Power over Ethernet) RFID Radio-frequency identification Abschirmung (shield) Verschlüsselte Netzwerkverbindung (secure shell) Interflex Datensysteme GmbH 3/14...
  • Seite 4 Die wichtigsten Funktionen des Terminal-Controllers IF-4070: Einsatzbereich Der Terminal-Controller IF-4070 wird mit dem Hostsystem IF-6020 oder IF-6040 betrieben und steuert bis zu 16 Interflex Slave-Terminals für Zeiterfassung oder Zutrittskontrolle, die auf drei RS485-Schnittstellen verteilt werden. Der Controller prüft die Buchungsdaten von den Slave-Terminals und überträgt sie an das Host-System in Echtzeit.

  • Seite 5: Buchsen, Led Und Schalter

    Steuerung und Überwachung Zur Steuerung und Überwachung von z.B. Türen verfügt der Terminal-Controller IF-4070 über Eingangssensoren und Ausgangsrelais, die eine Schaltleistung von bis zu 30 V / 2 A unterstützen. Somit können auch externe Geräte gesteuert werden. Die Eingangssensoren können als Melde-, Ereignis- oder Zählkontakt (bis max.

  • Seite 6: Elektronikbaugruppen

    2.4 Anschlüsse an der Leiterplatte USB-Anschluss (für zukünftigen Einsatz) Schraubklemme 803 14-pol. für potentialfreie Zustandskontakte Schraubklemme 802 14-pol. für potentialfreie Zustandskontakte Schraubklemme 801 14-pol. für Relaiskontakte Schraubklemme 800 6-pol. für Relaiskontakte Schraubklemme 201 zum Anschluss der Spannungsversorgung Spannungsversorgung für Trafo Interflex Datensysteme GmbH 6/14...

  • Seite 7: Terminal-Controller Montieren

    Gerätewinkel stellen oder stapeln. 4 Terminal-Controller anschließen 4.1 Gehäusedeckel entfernen Netzkabel mit Schuko-Stecker Muttern zur Verschraubung des Gehäuse-Deckels  Trennen Sie das Gerät von der Spannungsversorgung.  Entfernen Sie die Muttern (2) und nehmen Sie den Gehäusedeckel ab. Interflex Datensysteme GmbH 7/14...

  • Seite 8: Spannungsversorgung Anschließen

    Die Spannungsversorgung des Terminal-Controllers ist möglich mit:  Netzteil 18 bis 24 V AC/DC  PoE-Gerät IEEE 802.3at der Leistungsklasse 4 (bis 25,4 W)  Setzen Sie den Jumper entsprechend der gewählten Spannungsart (siehe unten). 4.2.1 Netzteil Interflex Datensysteme GmbH 8/14...

  • Seite 9: Redundante Spannungsversorgung

    18 V DC; 1 A (Bestellnummer: 41-10063). Sollte die Spannungsversorgung über Ethernet (PoE) ausfallen, schaltet der Controller automatisch auf Spannungsversorgung über Netzteil um. Für die redundante Spannungsversorgung muss der Jumper auf Spannungsversorgung über PoE eingestellt sein. Interflex Datensysteme GmbH 9/14...
  • Seite 10 (auf Seite 5)). Beachten Sie bei der Vergabe der IP-Adresse und beim Einrichten des Netzwerks den aktuellen Stand der Technik zur Absicherung und Segmentierung von Unternehmens-Netzwerken. Interflex empfiehlt, alle installierten Geräte und Server in einem VLAN zu betreiben. Bus-Datenkabel mit Slave-Terminals Sie können pro Bus-Schnittstelle bis zu 8 Slave-Terminals anschließen.
  • Seite 11  Berücksichtigen Sie beim Anschluss von externen Geräten die Schaltleistung, die Leitungslänge und den Leitungswiderstand. Verwenden Sie mehrere Kabeladern, um weit entfernte Geräte zu schalten. Schließen Sie die Leitungsschirme wie abgebildet an, um die erforderlichen EMV-Werte einzuhalten. Interflex Datensysteme GmbH 11/14...
  • Seite 12 Sie haben zwei Möglichkeiten, die Verbindung herzustellen:  Intern mit dem optionalen Kabel 75-4070-0001 und der Schraubklemme 400:  Frontseitig mit einem Kabel mit RJ45-Stecker und folgender Belegung:  Baudrate: 115200  Datenbit: 8 Datenbit, no Parity, 1 Stoppbit  Flusskontrolle: keine Interflex Datensysteme GmbH 12/14...

  • Seite 13: Technische Daten

    Dieses Produkt nutzt Programmpakete, die Open-Source-Lizenzbedingungen (z. B. der GNU GPL License Version 2) unterliegen. Interflex bietet Ihnen an, auf Anfrage und zu nicht höheren Kosten als denen, die durch das physikalische Zugänglichmachen des Quelltextes anfallen, eine vollständig maschinenlesbare Kopie des Quellcodes der benutzten Programme auf einem zum Datenaustausch geeigneten Medium zur Verfügung zu stellen.
  • Seite 14 Entsorgen Sie Batterien selbst in einer Sammelstelle, oder senden Sie die Batterie mit isolierten Kontakten und mit dem Vermerk "Alte Batterie zur Entsorgung" an den Lieferanten des Produkts. Copyright © 2020 Stand: 19.05.2020 Interflex Datensysteme GmbH Zettachring 16, D-70567 Stuttgart, Germany Tel.: +49 (0711) 1322 0 Internet E-Mail: interflex.info@allegion.com Websites: www.interflex.de...
