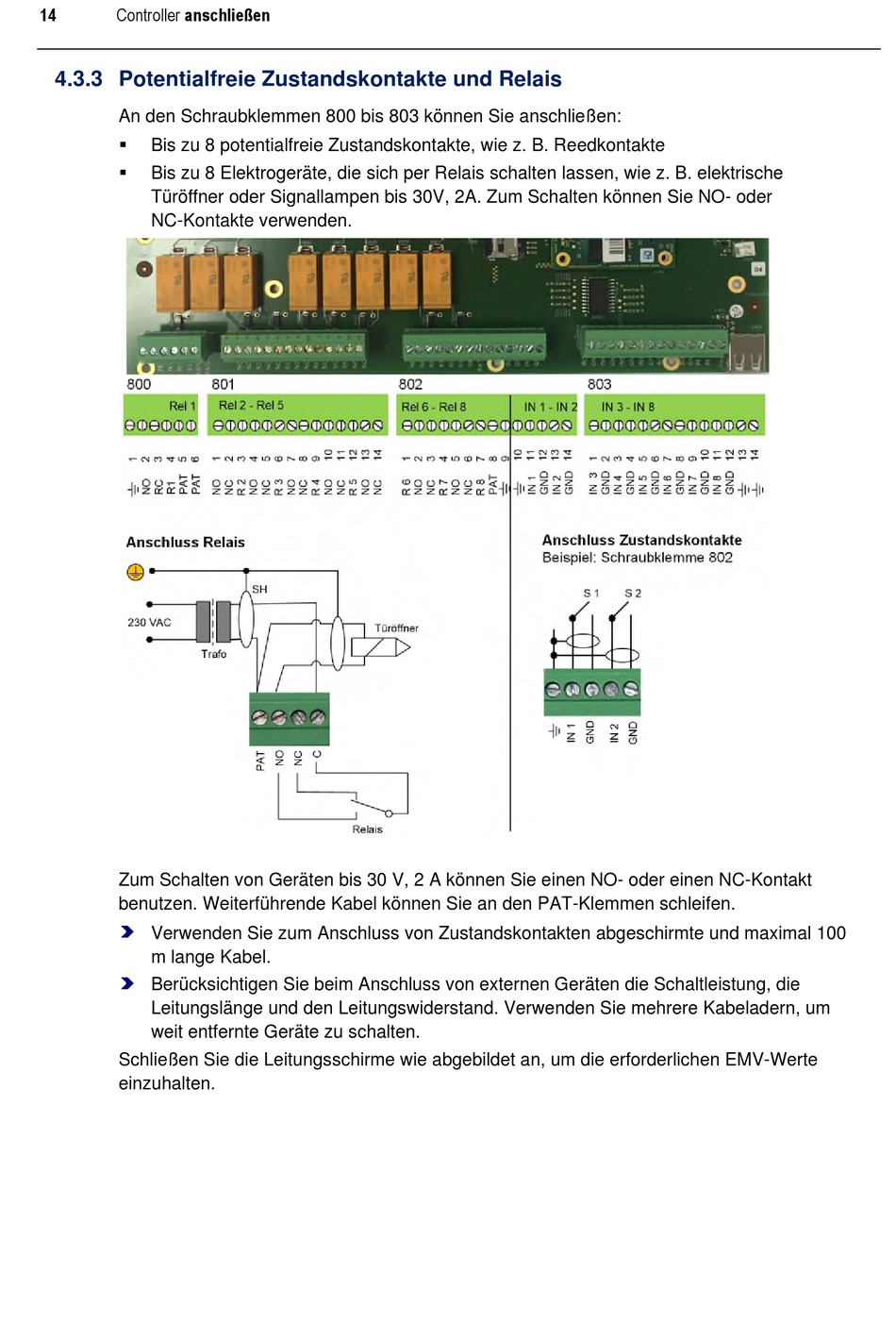

4.3.3 Potentialfreie Zustandskontakte und Relais

An den Schraubklemmen 800 bis 803 können Sie anschließen:

Bis zu 8 potentialfreie Zustandskontakte, wie z. B. Reedkontakte

Bis zu 8 Elektrogeräte, die sich per Relais schalten lassen, wie z. B. elektrische
Türöffner oder Signallampen bis 30V, 2A. Zum Schalten können Sie NO- oder
NC-Kontakte verwenden.
Zum Schalten von Geräten bis 30 V, 2 A können Sie einen NO- oder einen NC-Kontakt
benutzen. Weiterführende Kabel können Sie an den PAT-Klemmen schleifen.
Verwenden Sie zum Anschluss von Zustandskontakten abgeschirmte und maximal 100
m lange Kabel.
Berücksichtigen Sie beim Anschluss von externen Geräten die Schaltleistung, die
Leitungslänge und den Leitungswiderstand. Verwenden Sie mehrere Kabeladern, um
weit entfernte Geräte zu schalten.
Schließen Sie die Leitungsschirme wie abgebildet an, um die erforderlichen EMV-Werte
einzuhalten.
