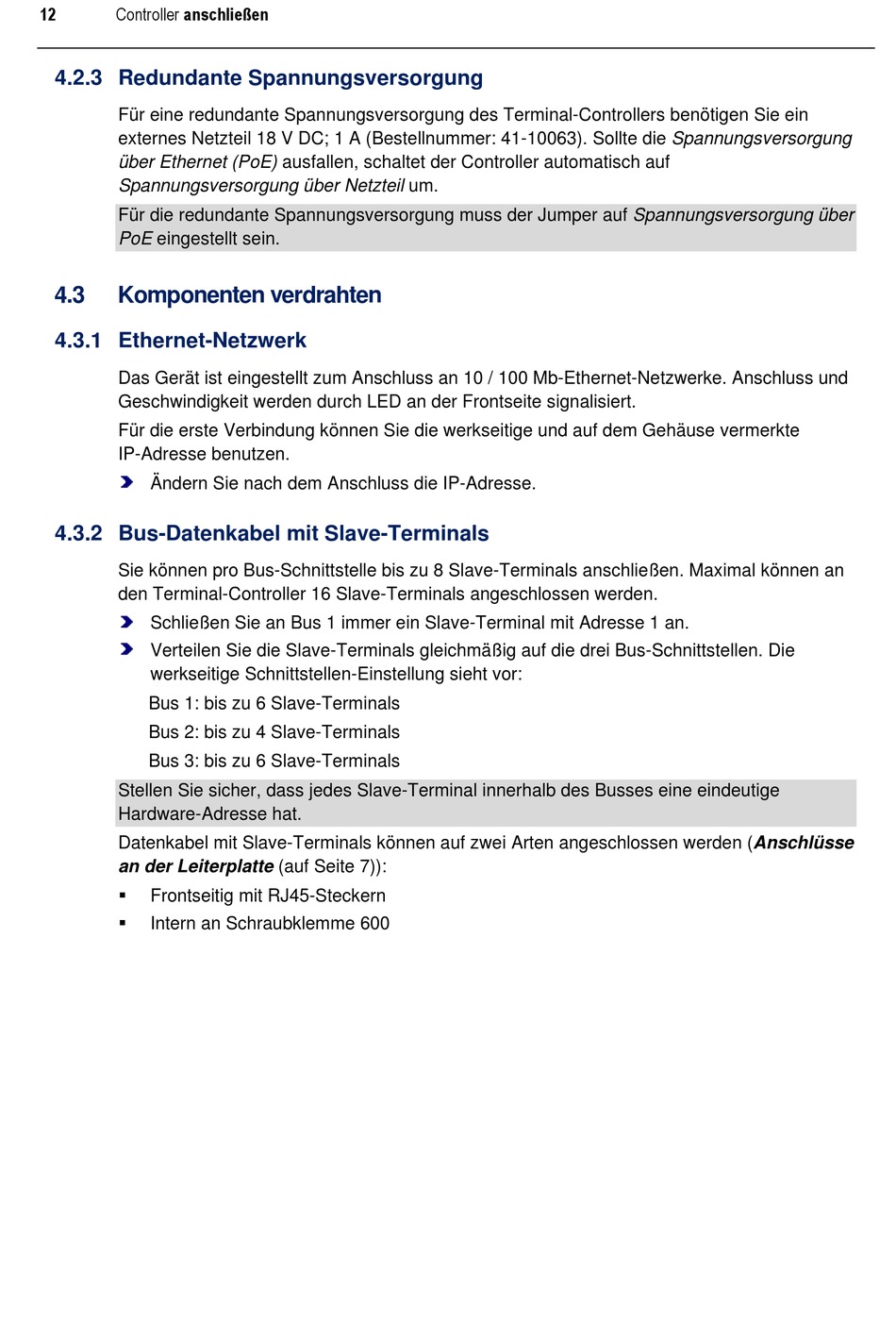

12 Controller anschließen

4.2.3 Redundante Spannungsversorgung

Für eine redundante Spannungsversorgung des Terminal-Controllers benötigen Sie ein
externes Netzteil 18 V DC; 1 A (Bestellnummer: 41-10063). Sollte die Spannungsversorgung
über Ethernet (PoE) ausfallen, schaltet der Controller automatisch auf
Spannungsversorgung über Netzteil um.
Für die redundante Spannungsversorgung muss der Jumper auf Spannungsversorgung über
PoE eingestellt sein.
4.3

Komponenten verdrahten

4.3.1 Ethernet-Netzwerk

Das Gerät ist eingestellt zum Anschluss an 10 / 100 Mb-Ethernet-Netzwerke. Anschluss und
Geschwindigkeit werden durch LED an der Frontseite signalisiert.
Für die erste Verbindung können Sie die werkseitige und auf dem Gehäuse vermerkte
IP-Adresse benutzen.
Ändern Sie nach dem Anschluss die IP-Adresse.

4.3.2 Bus-Datenkabel mit Slave-Terminals

Sie können pro Bus-Schnittstelle bis zu 8 Slave-Terminals anschließen. Maximal können an
den Terminal-Controller 16 Slave-Terminals angeschlossen werden.
Schließen Sie an Bus 1 immer ein Slave-Terminal mit Adresse 1 an.
Verteilen Sie die Slave-Terminals gleichmäßig auf die drei Bus-Schnittstellen. Die
werkseitige Schnittstellen-Einstellung sieht vor:
Bus 1: bis zu 6 Slave-Terminals
Bus 2: bis zu 4 Slave-Terminals
Bus 3: bis zu 6 Slave-Terminals
Stellen Sie sicher, dass jedes Slave-Terminal innerhalb des Busses eine eindeutige
Hardware-Adresse hat.
Datenkabel mit Slave-Terminals können auf zwei Arten angeschlossen werden (Anschlüsse
an der Leiterplatte (auf Seite 7)):

Frontseitig mit RJ45-Steckern

Intern an Schraubklemme 600
