interflex IF-4070 Technisches Handbuch Seite 17

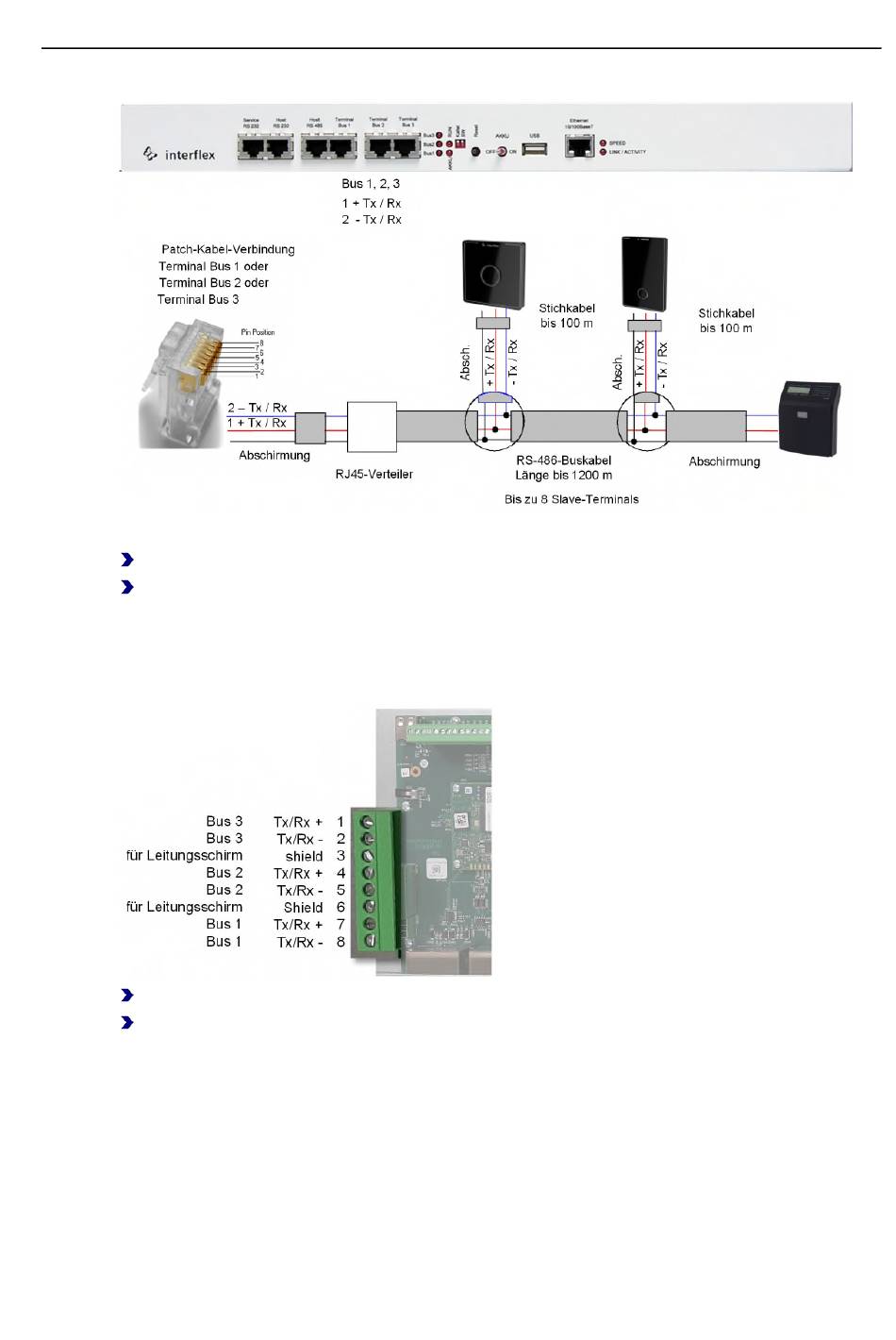

Bus-Datenkabel mit RJ45-Stecker
Für einen störungsfreien Betrieb beachten Sie Folgendes:
Erden Sie die Leitungsschirme der Datenkabel über die RJ45-Anschlussbuchse.
Benutzen Sie nur abgeschirmte Kabel und abgeschirmte Anschlusskomponenten wie z.
B. Hirose-Stecker.
Bus-Datenkabel an Schraubklemme 600
Benutzen Sie zur Erdung der Leitungsschirme die Klemmen shield.
Sichern Sie die Datenkabel mit der Kabelzugentlastung.
Controller anschließen 13
