Abb. 74 Zerlegter Manueller Va Hahn - Einzelteile - GRUBER SCHANKSYSTEME VISO ONE Handbuch

MANUELLEN VA HAHN ZERLEGEN
Vorne am Hahn die Befestigungsmutter inkl. Hahngriff abschrauben.
Anschließend den Hahn mit dem Bierhahnschlüssel öffnen.
Nun kann der Stößel aus dem Vorderteil des Hahnes herausgezogen werden.
Anschließend die Mutter des Einstellhebels lösen und den Einstellhebel inkl. Mutter herausziehen. Nun kann
der Kompensator des Hahnes entnommen werden kann.
Hahngriff
Befestigungsmutter
VA Hahn geöffnet
Vorderteil
Die Komponenten mit Bürsten ordentlich durchputzen.
Alle Einzelteile gründlich reinigen und desinfizieren. Anschließend alles gut mit Wasser durchspülen.
Die Dichtungen nachfetten und beim Zusammenbauen des Hahnes wieder richtig einsetzen.
Seite 76
Stößel Kompensator

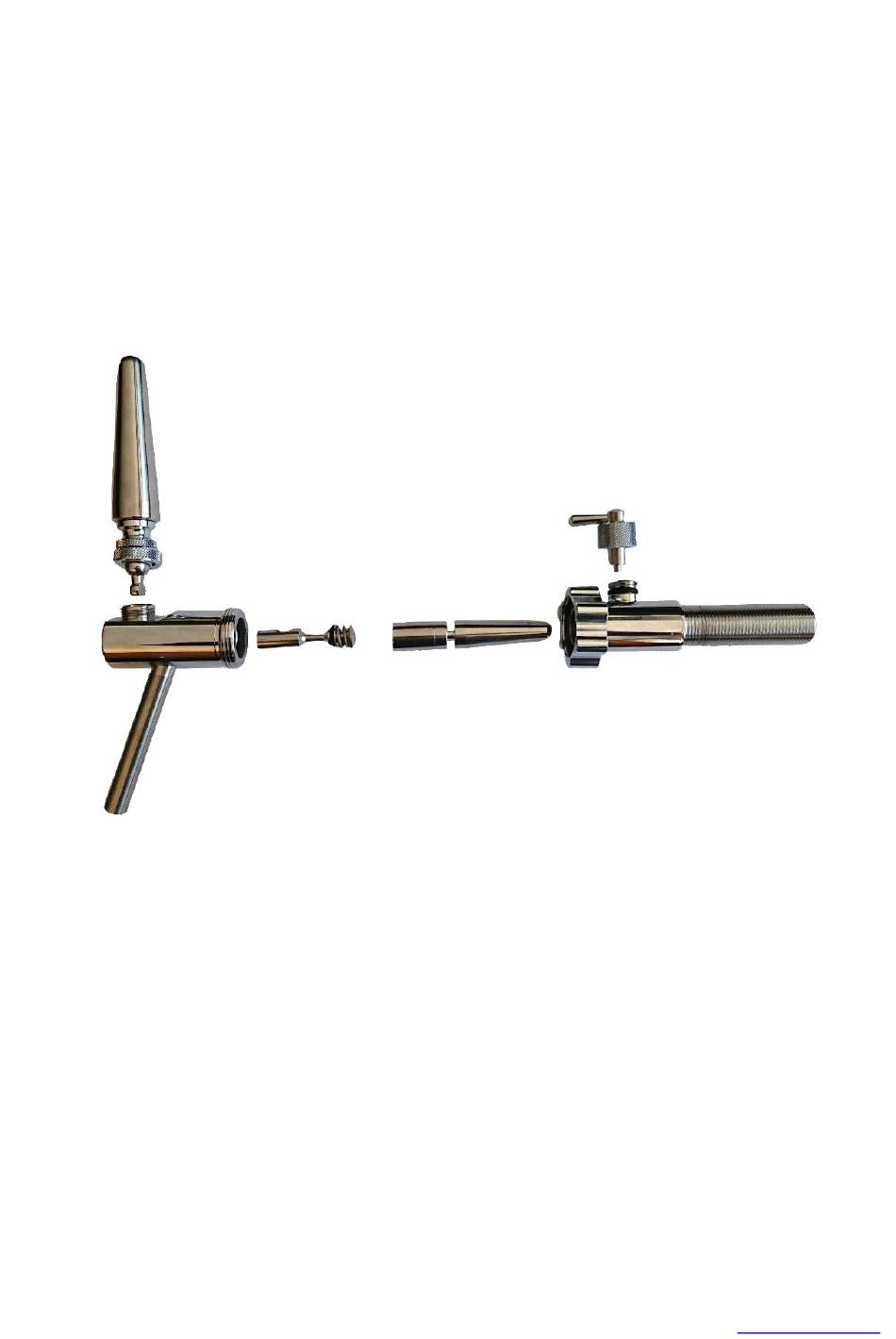

Abb. 74 Zerlegter manueller VA Hahn - Einzelteile

Version 6.0 / 13.01.2020
Einstellhebel mit Mutter
(für die Fließgeschwindigkeit)
VA Hahn geöffnet
Hinterteil
