Version 6.0 / 13.01.2020
VA HAHN ZERLEGEN
PNEUMATISCHEN VA HAHN ZERLEGEN
Einstellhebel
mit Mutter
Federklapp-
Stößel
Rändel-
bolzen
schraube
VA Hülse
Befestigungsmutter
Der VA Hülse

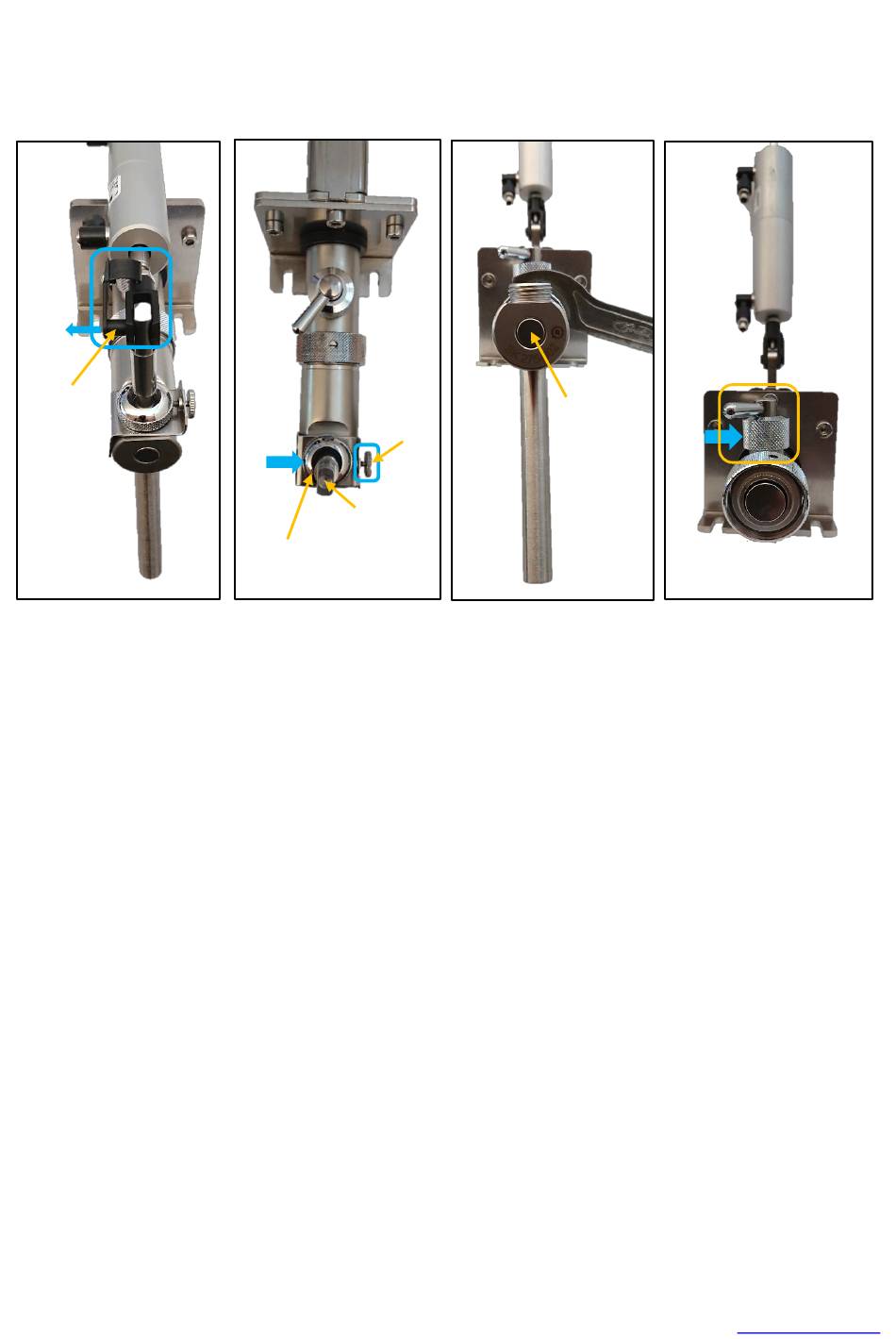

Abb. 69 Pneumatischen VA Hahn Abb. 70 Pneumatischen VA Hahn Abb. 71 Pneumatischen VA Hahn Abb. 72 Pneumatischen VA Hahn
zerlegen - 1 zerlegen - 2 zerlegen - 3 zerlegen - 4
Zuerst den Federklappbolzen des Pneumatikzylinders öffnen und nach links rausziehen.
Nun kann der Zylinder nach hinten weggeklappt werden.
Siehe Abb. 69.
Dann rechts vorne am Hahn die Rändelschraube lockern, die Befestigungsmutter der VA Hülse abschrauben
und die VA Hülse entnehmen.
Siehe Abb. 70.
Anschließend den Hahn mit dem Bierhahnschlüssel öffnen.
Siehe Abb. 71.
Nun kann der Stößel aus dem Vorderteil des Hahnes herausgezogen werden.
Siehe Abb. 73.
Anschließend die Mutter des Einstellhebels lösen und den Einstellhebel inkl. Mutter herausziehen. Nun kann
der Kompensator des Hahnes entnommen werden kann.
Siehe Abb. 72.
Seite 74 Inhaltsverzeichnis
