3.2.4 Einbau des Geräts mit dem Buchmontagekit
Mit dem optional erhältlichen Buchmontagekit haben Sie die Möglichkeit, einen
platzsparenden Aufbau zu realisieren.

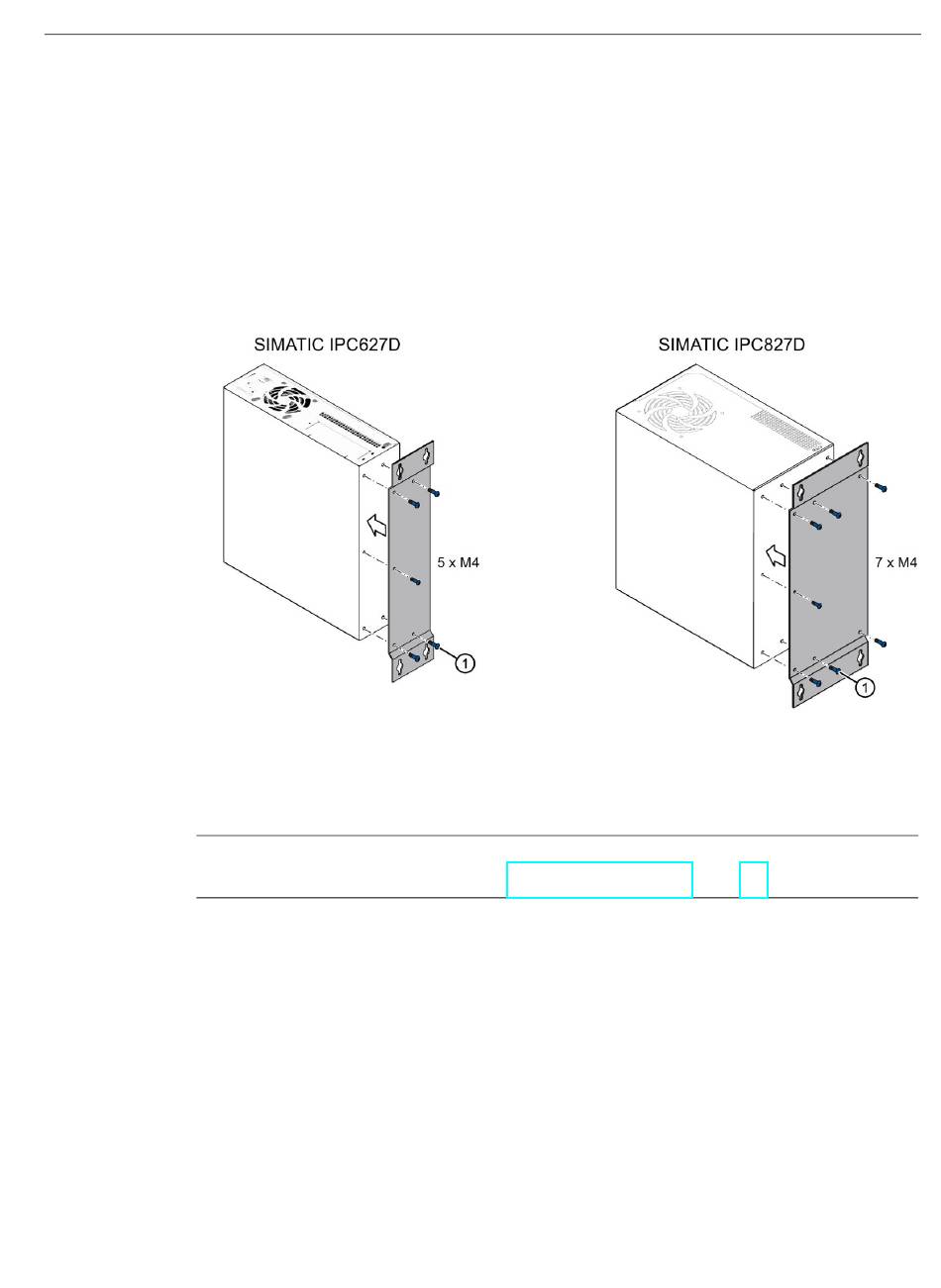

Befestigung des Buchmontageblechs am Gerät
1. Entfernen Sie die Potenzialausgleichsschraube
am Buchmontageblech.
2. Befestigen Sie das Buchmontageblech mit der folgenden Anzahl Schrauben am Gerät:
– SIMATIC IPC627D: 5 Schrauben M4
– SIMATIC IPC827D: 7 Schrauben M4
Hinweis
Beachten Sie die Hinweise im Abschnitt Zulässige Einbaulagen (Seite 28).
SIMATIC IPC627D/827D
Betriebsanleitung, 01/2020, A5E32990858-AD
Gerät einbauen und anschließen
3.2 Gerät einbauen
①
am Gerät und befestigen Sie diese
33
