Gerät einbauen und anschließen
3.2 Gerät einbauen
3.2.4 Einbau des Geräts mit dem Buchmontagekit
Mit dem optional erhältlichen Buchmontagekit haben Sie die Möglichkeit, einen Platz
sparenden Aufbau zu realisieren.
Hinweis
Beachten Sie die Hinweise unter "Einbaulagen (Seite 42)".

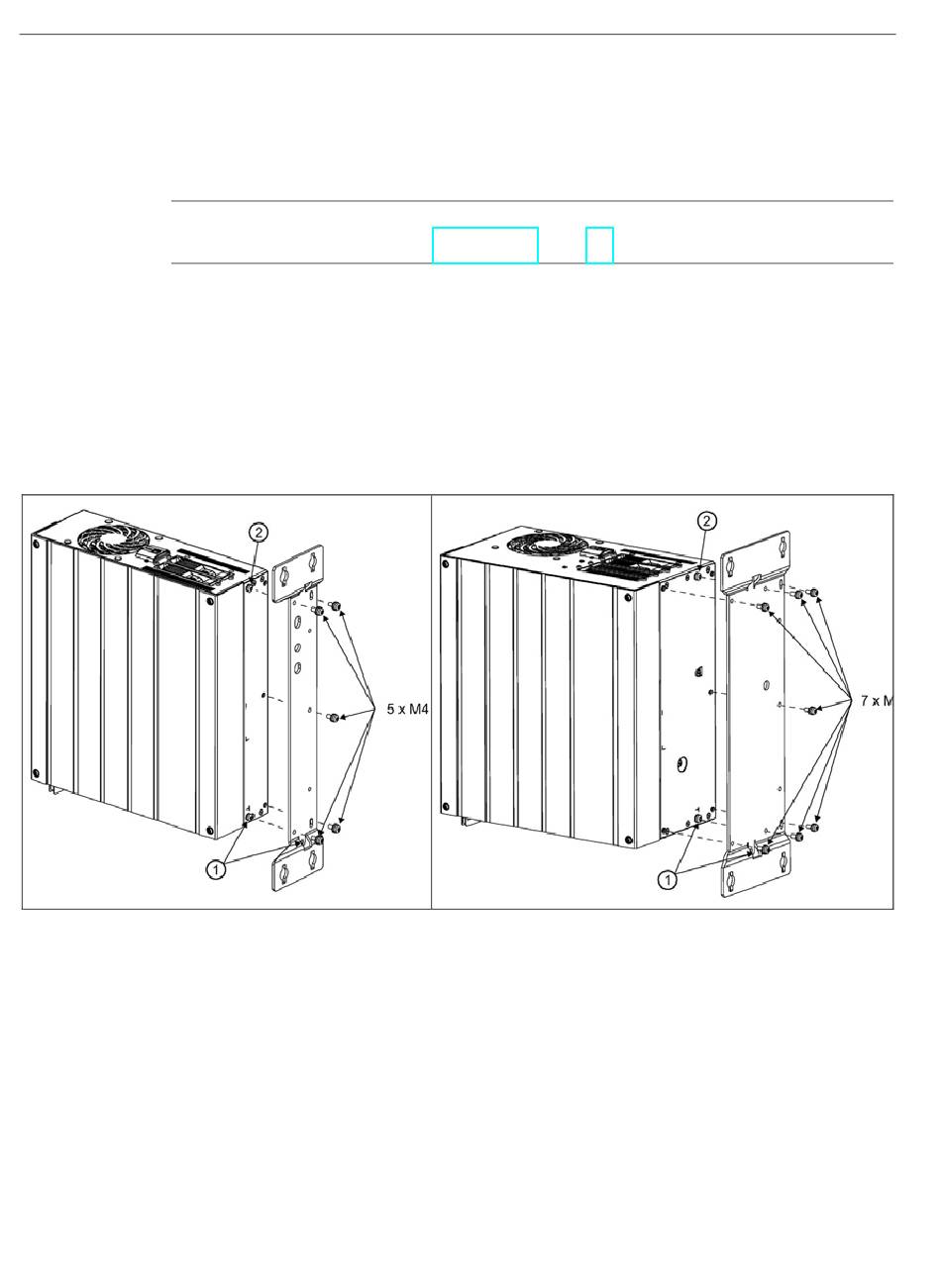

Befestigung des Buchmontageblechs am Gerät
1. Entfernen Sie die Potenzialausgleichsschraube
am Buchmontageblech.
2. Befestigen Sie das Buchmontageblech mit der folgenden Anzahl Schrauben am Gerät:
– SIMATIC IPC627E: 4 bzw. 7 Schrauben M4; Drehmoment 3 Nm
①
Entfernen Sie die Schraube und die Zahnscheibe und befestigen Sie diese nach der Montage des Buchmontageblechs
wieder.
②
Entfernen Sie die Schraube vor der Montage.
