8.5 Hardwarebeschreibungen
CP 1616 onboard als IO-Device

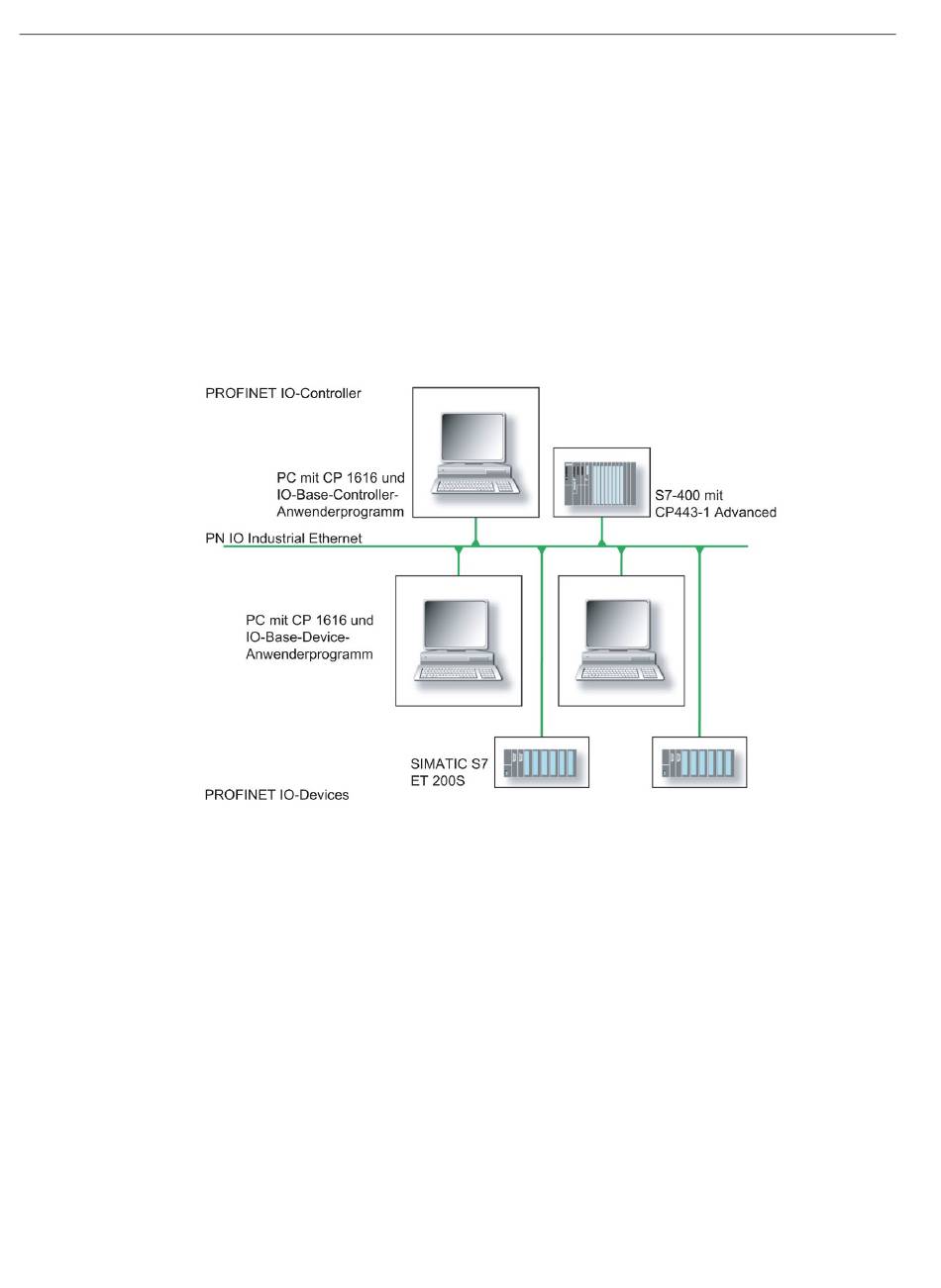

Die folgende Darstellung zeigt eine typische Anwendung: Zwei PCs mit jeweils einem CP als
PROFINET IO-Device auf der IO-Device-Ebene.
Im Netz angeschlossen sind außerdem ein PC mit einem CP als PROFINET IO-Controller,
eine SIMATIC S7-400 mit einem CP 443-1 als PROFINET IO-Controller und zwei SIMATIC
S7 ET 200S PROFINET IO-Devices.
In den IO-Device-PCs läuft ein IO-Base-Device-Anwenderprogramm, das auf die Funktionen
der IO-Base-Anwenderprogrammierschnittstelle zugreift. Der Datenverkehr wird über den
Kommunikationsprozessor CP 1616 onboard zu einem PC als PROFINET IO-Controller oder
einem Automatisierungssystem S7-400 mit CP 443-1 über Industrial Ethernet abgewickelt.
166
SIMATIC IPC627D/827D
Betriebsanleitung, 01/2020, A5E32990858-AD
