Einstellungen und Montagehinweise

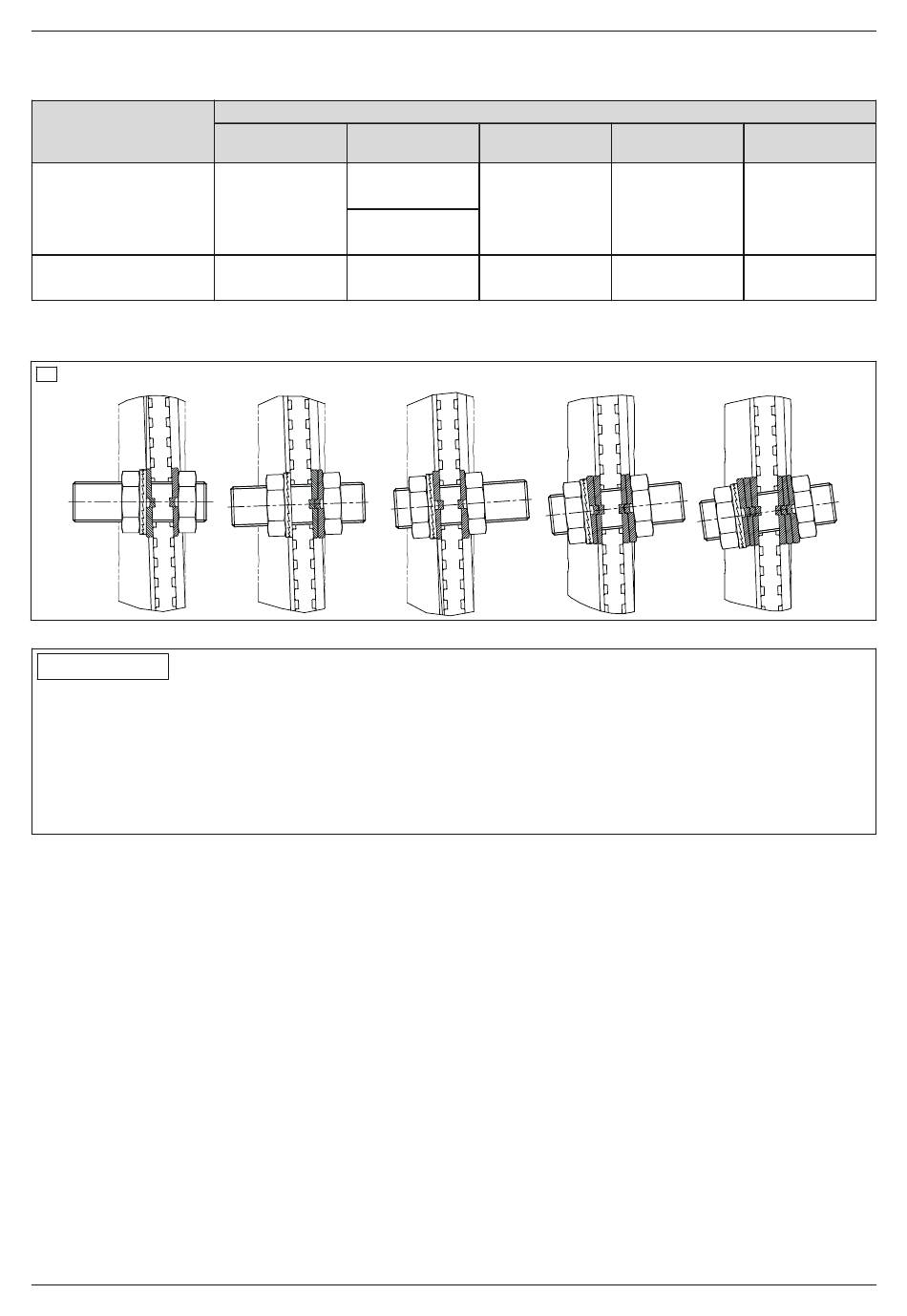

Die Einstellungen können durch eine entsprechende Menge und Ausrichtung der 2°-Sturzscheiben erreicht wer
den:
Position am An
triebsradadapter
(siehe Abb. 9)
Außenseite
Innenseite
1)
Ausrichtung A: Die stärkere/dickere Seite der Sturzscheibe befindet sich oben.
2)
Ausrichtung B: Die dünnere Seite der Sturzscheibe befindet sich oben.
9
0°
INFORMATION
► Beachten Sie, dass bei größerem negativem Sturz die Gesamtbreite des Rollstuhls zunimmt und die Antriebs
räder stärker belastet werden.
► Bei großem negativen Sturz wird eine Sitzneigung von 0° empfohlen.
► Für einen Radsturz von 6°/8° sind bei Bedarf Sturzscheiben zu ergänzen. Diese Einstellungen werden in der
Regel werkseitig vorgenommen, wobei sich Abweichungen in Abhängigkeit von Radgröße und Reifendurch
messer sowie durch Verwendung von höhenverstellbaren Armauflagen ergeben können.
► Für einen Radsturz von 8° bietet der Hersteller einen Umbausatz an.
Antriebsradsturz einstellen
1) Die Räder abnehmen.
2) Die Sechskantmutter (siehe Abb. 8, Pos. 1) von der Steckachsenaufnahmebuchse (siehe Abb. 8, Pos. 2) lösen
und den Fitting nach innen entnehmen.
3) Die Sturzscheiben gemäß Tabelle und Abbildung auf die Steckachsenaufnahmebuchse aufstecken (siehe
Abb. 9). Dabei muss die Beschriftung 2° jeweils nach außen gerichtet sein.
4) Die Sturzscheiben gemäß Tabelle und Abbildung ausrichten (siehe Abb. 9). Die Außenseiten der Sturzschei
ben müssen parallel liegen.
5) Den Fitting wieder aufstecken und die Sechskantmutter (siehe Abb. 8, Pos. 1) leicht anziehen. Dabei darauf
achten, dass sich die Position der Sturzscheiben für den Radsturz nicht verändert.
6) Bei Bedarf: Durch Verstellen der Kontermutter (siehe Abb. 8, Pos. 3) kann der Abstand des Antriebsrades
zum Seitenteil stufenlos justiert werden.
7) Die Sechskantmutter und die Kontermutter beidseits der Steckachsenaufnahmebuchse mit 50 Nm festziehen
(siehe Abb. 8, Pos. 1/3).
INFORMATION: Der linke und der rechte Antriebsradsturz müssen nach dem Einstellen die gleiche
Schrägstellung aufweisen.
8) Bei Bedarf: Die Höhe und Ausrichtung der Lenkradaufnahme sowie die Bremsen neu einstellen (siehe Infor
mation am Anfang des Kapitels).
18 | Ottobock
0°
1x Sturzscheibe
1x Sturzscheibe
1)
Ausrichtung A
Ausrichtung A
1x Sturzscheibe
Ausrichtung B
1x Sturzscheibe
2)
Ausrichtung B
2°
Antriebsradsturz (siehe Abb. 9)
2°
4°
1x Sturzscheibe
1)
Ausrichtung B
2)
---
1x Sturzscheibe
Ausrichtung A
4°
Avantgarde Teen 2 T Avantgarde Teen 2 VR
6°
2x Sturzscheibe
3x Sturzscheibe
2)
2)
Ausrichtung B
Ausrichtung B
2x Sturzscheibe
3x Sturzscheibe
1)
1)
Ausrichtung A
Ausrichtung A
6°
8°
8°
2)
1)
