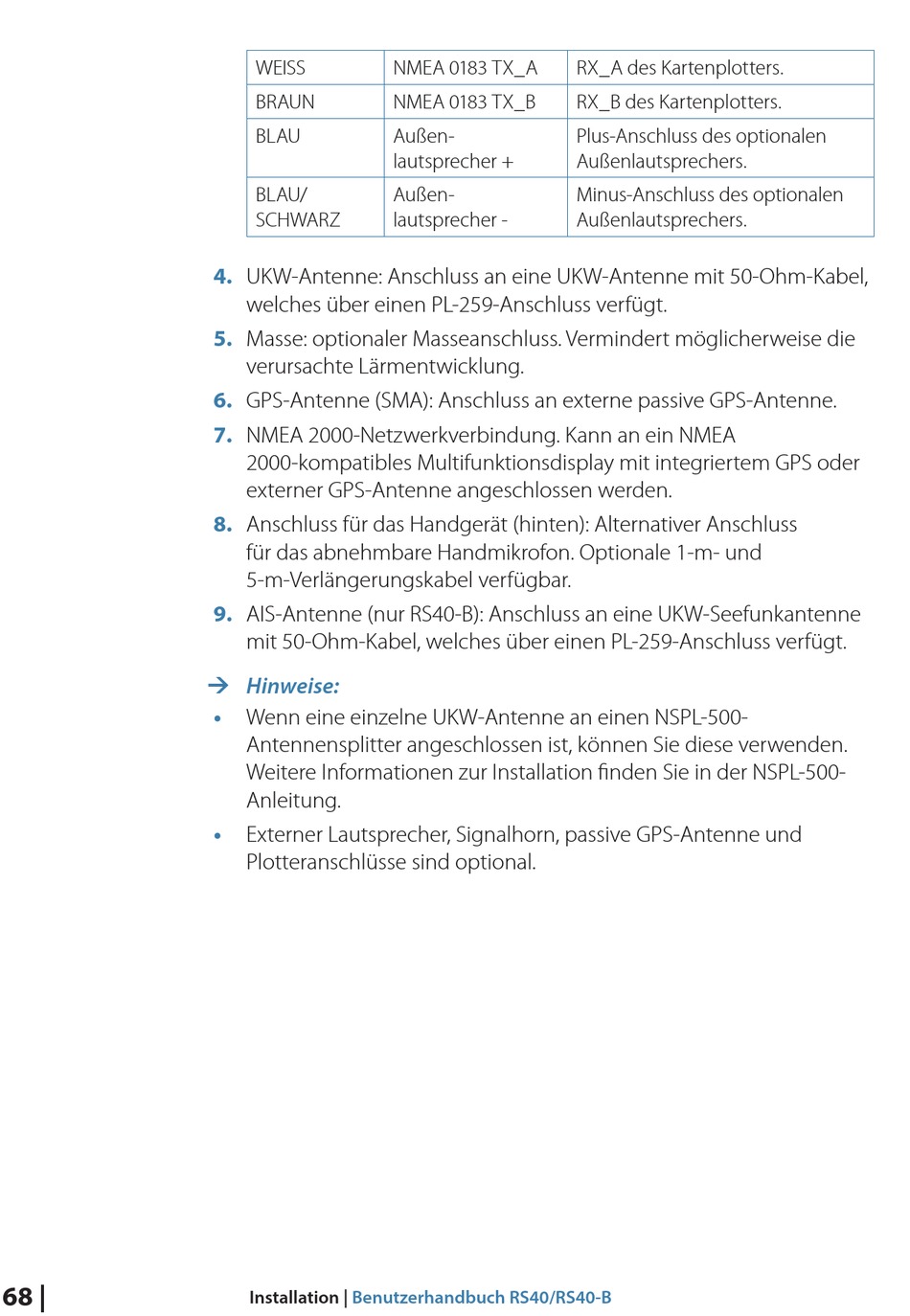

68 |
WEISS
BRAUN
BLAU
BLAU/
SCHWARZ
4.
UKW-Antenne: Anschluss an eine UKW-Antenne mit 50-Ohm-Kabel,
welches über einen PL-259-Anschluss verfügt.
5.
Masse: optionaler Masseanschluss. Vermindert möglicherweise die
verursachte Lärmentwicklung.
6.
GPS-Antenne (SMA): Anschluss an externe passive GPS-Antenne.
7.
NMEA 2000-Netzwerkverbindung. Kann an ein NMEA
2000-kompatibles Multifunktionsdisplay mit integriertem GPS oder
externer GPS-Antenne angeschlossen werden.
8.
Anschluss für das Handgerät (hinten): Alternativer Anschluss
für das abnehmbare Handmikrofon. Optionale 1-m- und
5-m-Verlängerungskabel verfügbar.
9.
AIS-Antenne (nur RS40-B): Anschluss an eine UKW-Seefunkantenne
mit 50-Ohm-Kabel, welches über einen PL-259-Anschluss verfügt.
¼ Hinweise:
•
Wenn eine einzelne UKW-Antenne an einen NSPL-500-
Antennensplitter angeschlossen ist, können Sie diese verwenden.
Weitere Informationen zur Installation finden Sie in der NSPL-500-
Anleitung.
•
Externer Lautsprecher, Signalhorn, passive GPS-Antenne und
Plotteranschlüsse sind optional.
Installation | Benutzerhandbuch RS40/RS40-B
NMEA 0183 TX_A
NMEA 0183 TX_B
Außen-
lautsprecher +
Außen-
lautsprecher -
RX_A des Kartenplotters.
RX_B des Kartenplotters.
Plus-Anschluss des optionalen
Außenlautsprechers.
Minus-Anschluss des optionalen
Außenlautsprechers.
