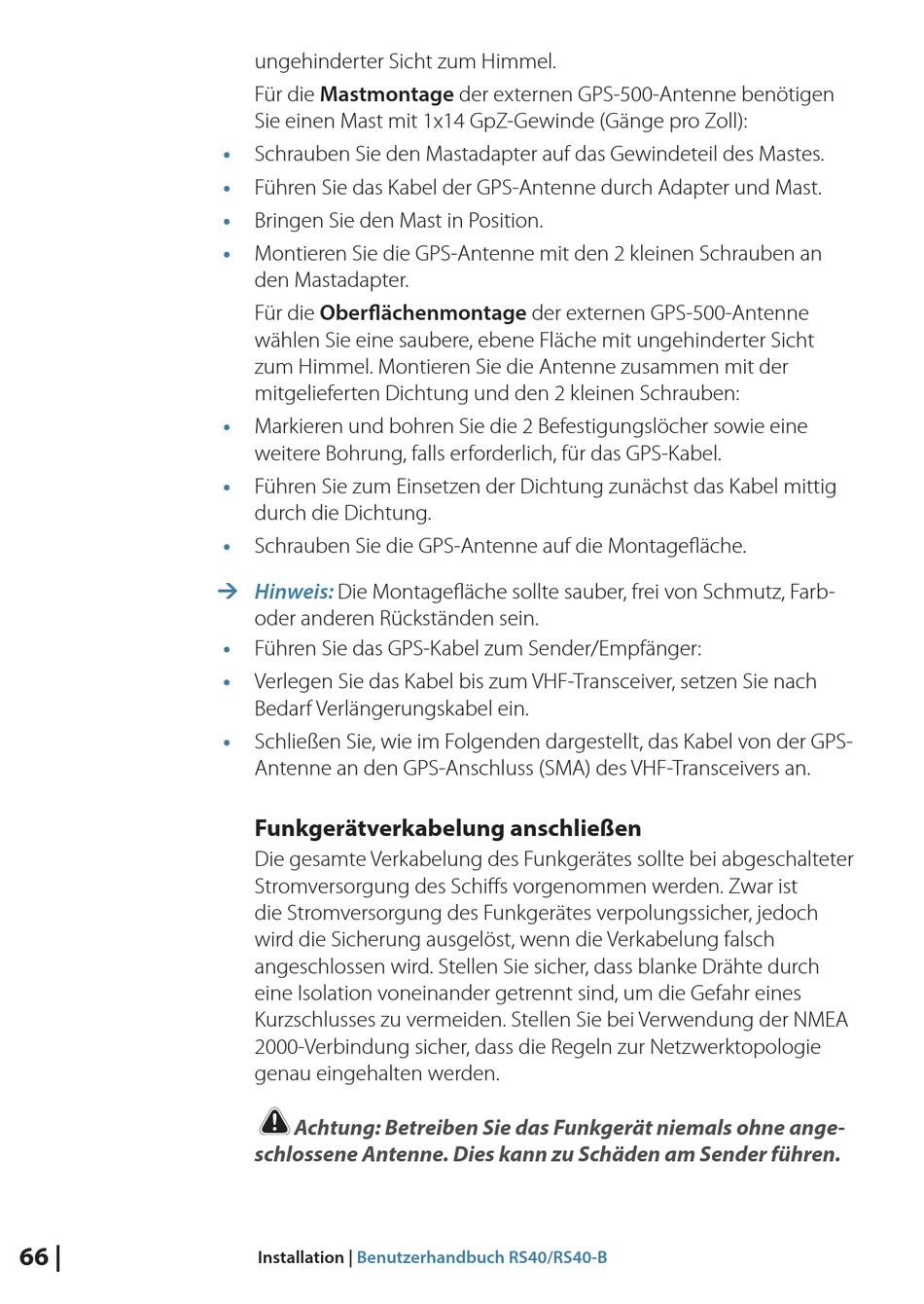

ungehinderter Sicht zum Himmel.
Für die Mastmontage der externen GPS-500-Antenne benötigen
Sie einen Mast mit 1x14 GpZ-Gewinde (Gänge pro Zoll):
•
Schrauben Sie den Mastadapter auf das Gewindeteil des Mastes.
•
Führen Sie das Kabel der GPS-Antenne durch Adapter und Mast.
•
Bringen Sie den Mast in Position.
•
Montieren Sie die GPS-Antenne mit den 2 kleinen Schrauben an
den Mastadapter.
Für die Oberflächenmontage der externen GPS-500-Antenne
wählen Sie eine saubere, ebene Fläche mit ungehinderter Sicht
zum Himmel. Montieren Sie die Antenne zusammen mit der
mitgelieferten Dichtung und den 2 kleinen Schrauben:
•
Markieren und bohren Sie die 2 Befestigungslöcher sowie eine
weitere Bohrung, falls erforderlich, für das GPS-Kabel.
•
Führen Sie zum Einsetzen der Dichtung zunächst das Kabel mittig
durch die Dichtung.
•
Schrauben Sie die GPS-Antenne auf die Montagefläche.
¼ Hinweis:
Die Montagefläche sollte sauber, frei von Schmutz, Farb-
oder anderen Rückständen sein.
•
Führen Sie das GPS-Kabel zum Sender/Empfänger:
•
Verlegen Sie das Kabel bis zum VHF-Transceiver, setzen Sie nach
Bedarf Verlängerungskabel ein.
•
Schließen Sie, wie im Folgenden dargestellt, das Kabel von der GPS-
Antenne an den GPS-Anschluss (SMA) des VHF-Transceivers an.
Funkgerätverkabelung anschließen
Die gesamte Verkabelung des Funkgerätes sollte bei abgeschalteter
Stromversorgung des Schiffs vorgenommen werden. Zwar ist
die Stromversorgung des Funkgerätes verpolungssicher, jedoch
wird die Sicherung ausgelöst, wenn die Verkabelung falsch
angeschlossen wird. Stellen Sie sicher, dass blanke Drähte durch
eine Isolation voneinander getrennt sind, um die Gefahr eines
Kurzschlusses zu vermeiden. Stellen Sie bei Verwendung der NMEA
2000-Verbindung sicher, dass die Regeln zur Netzwerktopologie
genau eingehalten werden.
!
Achtung: Betreiben Sie das Funkgerät niemals ohne ange-
schlossene Antenne. Dies kann zu Schäden am Sender führen.
