Blickwinkel und Einsatzbedingungen bietet:
1.
Halten Sie die Halterung an die gewählte Stelle, und markieren Sie
die Positionen für die Schraubenlöcher auf der Montagefläche mit
einem weichen Bleistift.
2.
Verwenden Sie einen 3-mm-Bohrer (1/8 Zoll), um die vier
Führungslöcher zu bohren.
3.
Befestigen Sie die Halterung mithilfe eines
Kreuzschlitzschraubendrehers und der mitgelieferten
selbstschneidenden 4-x-25-mm-Schrauben am Einbauort.
4.
Schieben Sie das Funkgerät auf die Halterung.
5.
Schieben Sie die beiden Rändel-Einstellschrauben durch die Löcher,
und ziehen Sie sie so fest, dass die Funkanlage im gewünschten
Ablesewinkel fixiert ist.
6.
Montieren Sie die Blendenverkleidung an der Vorderseite des
Funkgerätes zur Abdeckung der Einbauschraubenlöcher am
Armaturenbrett.

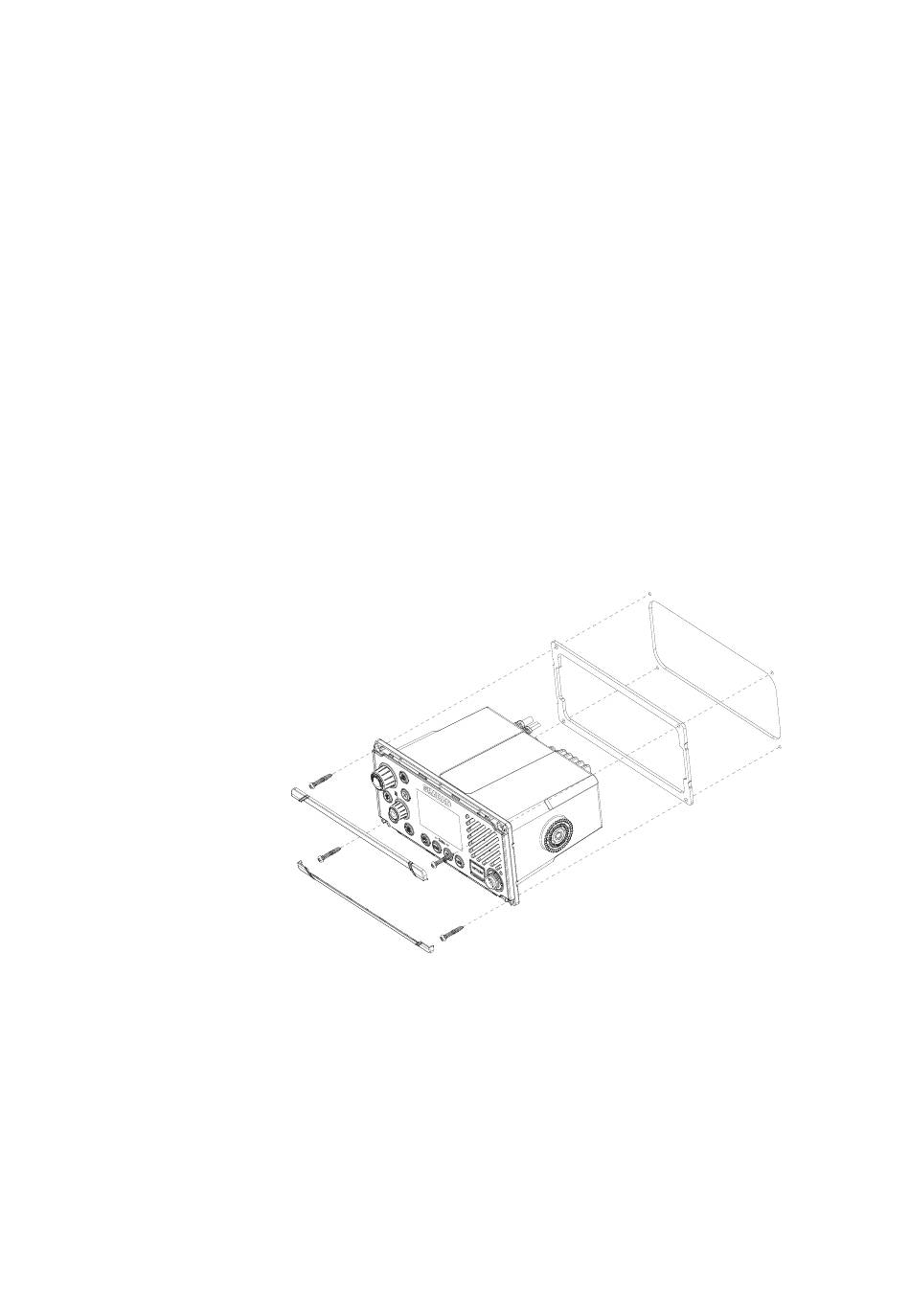

Bündiger Einbau
1.
Kleben Sie die Einbauvorlage auf die gewünschte Einbaustelle.
2.
Schneiden Sie den mit der durchgehenden dunklen Linie
markierten Bereich frei. (Die gestrichelte Linie zeigt den
Gesamtbereich, den die Funkanlagenkonsole nach dem Einbau
einnimmt).
3.
Verwenden Sie einen 2,5-mm-Bohrer (3/32 Zoll), um die vier
Führungslöcher zu bohren.
4.
Entfernen Sie die Einbauvorlage.
5.
Bringen Sie die Dichtung am Funkgerät an.
6.
Schieben Sie das Funkgerät in den Hohlraum.
