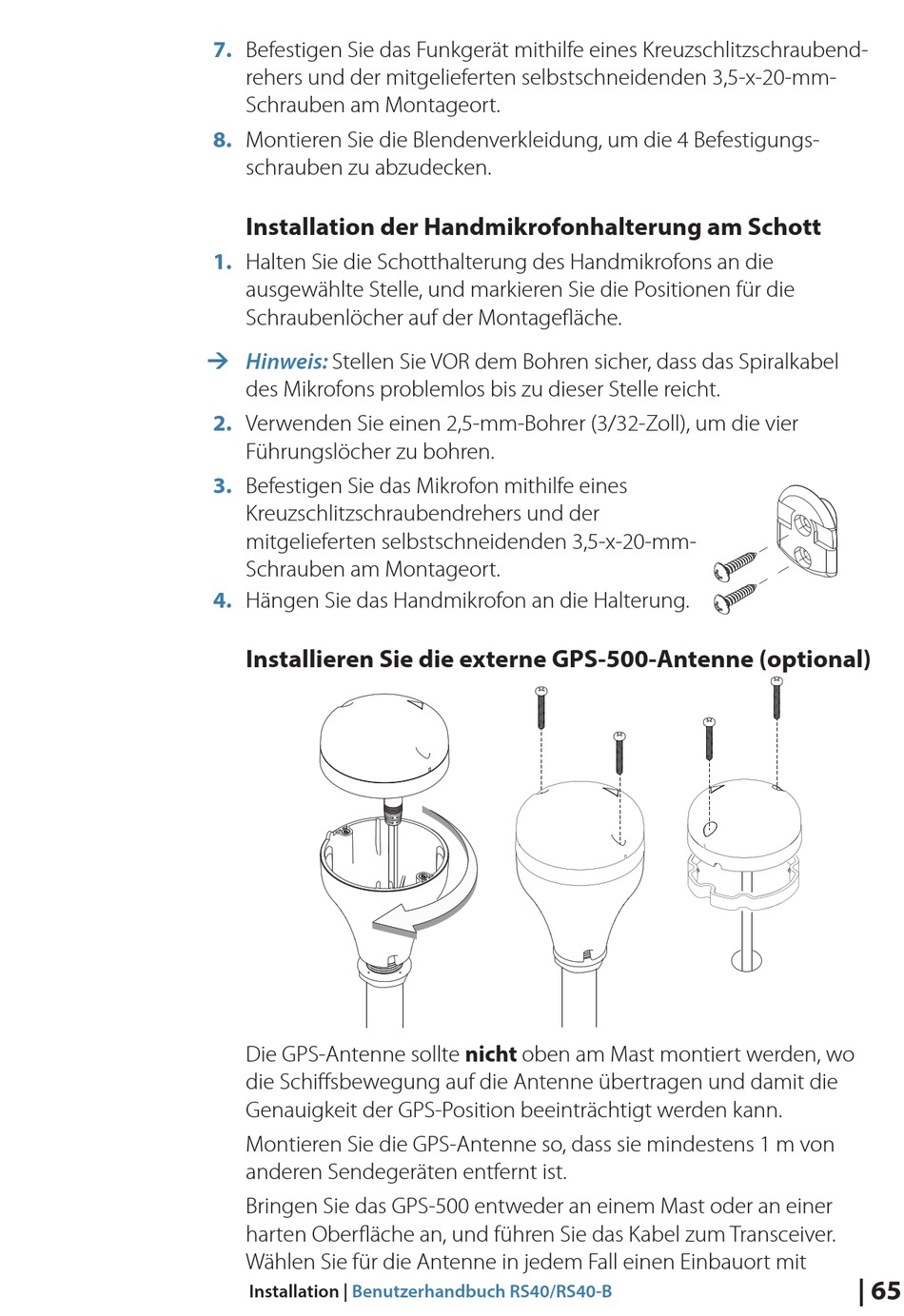

Installation Der Handmikrofonhalterung Am Schott; Installieren Sie Die Externe Gps-500-Antenne (Optional) - Simrad Rs40 Benutzerhandbuch

7.
Befestigen Sie das Funkgerät mithilfe eines Kreuzschlitzschraubend-
rehers und der mitgelieferten selbstschneidenden 3,5-x-20-mm-
Schrauben am Montageort.
8.
Montieren Sie die Blendenverkleidung, um die 4 Befestigungs-
schrauben zu abzudecken.

Installation der Handmikrofonhalterung am Schott

1.
Halten Sie die Schotthalterung des Handmikrofons an die
ausgewählte Stelle, und markieren Sie die Positionen für die
Schraubenlöcher auf der Montagefläche.
¼ Hinweis:
Stellen Sie VOR dem Bohren sicher, dass das Spiralkabel
des Mikrofons problemlos bis zu dieser Stelle reicht.
2.
Verwenden Sie einen 2,5-mm-Bohrer (3/32-Zoll), um die vier
Führungslöcher zu bohren.
3.
Befestigen Sie das Mikrofon mithilfe eines
Kreuzschlitzschraubendrehers und der
mitgelieferten selbstschneidenden 3,5-x-20-mm-
Schrauben am Montageort.
4.
Hängen Sie das Handmikrofon an die Halterung.

Installieren Sie die externe GPS-500-Antenne (optional)

Die GPS-Antenne sollte nicht oben am Mast montiert werden, wo
die Schiffsbewegung auf die Antenne übertragen und damit die
Genauigkeit der GPS-Position beeinträchtigt werden kann.
Montieren Sie die GPS-Antenne so, dass sie mindestens 1 m von
anderen Sendegeräten entfernt ist.
Bringen Sie das GPS-500 entweder an einem Mast oder an einer
harten Oberfläche an, und führen Sie das Kabel zum Transceiver.
Wählen Sie für die Antenne in jedem Fall einen Einbauort mit
Installation | Benutzerhandbuch RS40/RS40-B
| 65
