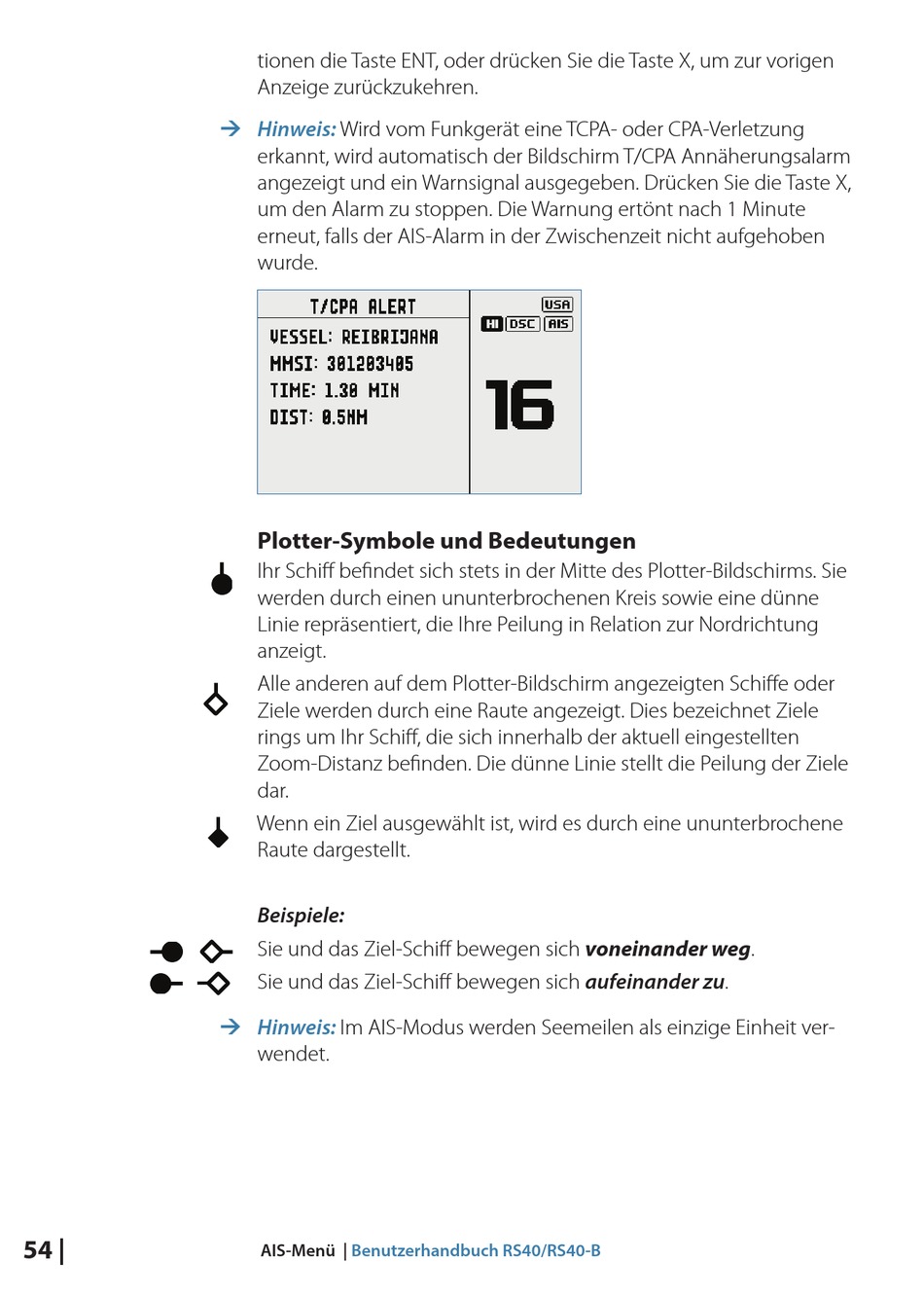

54 |
tionen die Taste ENT, oder drücken Sie die Taste X, um zur vorigen
Anzeige zurückzukehren.
¼ Hinweis:
Wird vom Funkgerät eine TCPA- oder CPA-Verletzung
erkannt, wird automatisch der Bildschirm T/CPA Annäherungsalarm
angezeigt und ein Warnsignal ausgegeben. Drücken Sie die Taste X,
um den Alarm zu stoppen. Die Warnung ertönt nach 1 Minute
erneut, falls der AIS-Alarm in der Zwischenzeit nicht aufgehoben
wurde.

Plotter-Symbole und Bedeutungen

Ihr Schiff befindet sich stets in der Mitte des Plotter-Bildschirms. Sie
werden durch einen ununterbrochenen Kreis sowie eine dünne
Linie repräsentiert, die Ihre Peilung in Relation zur Nordrichtung
anzeigt.
Alle anderen auf dem Plotter-Bildschirm angezeigten Schiffe oder
Ziele werden durch eine Raute angezeigt. Dies bezeichnet Ziele
rings um Ihr Schiff, die sich innerhalb der aktuell eingestellten
Zoom-Distanz befinden. Die dünne Linie stellt die Peilung der Ziele
dar.
Wenn ein Ziel ausgewählt ist, wird es durch eine ununterbrochene
Raute dargestellt.
Beispiele:
Sie und das Ziel-Schiff bewegen sich voneinander weg.
Sie und das Ziel-Schiff bewegen sich aufeinander zu.
¼ Hinweis:
Im AIS-Modus werden Seemeilen als einzige Einheit ver-
wendet.
AIS-Menü | Benutzerhandbuch RS40/RS40-B
