2.2 Allgemeine Beschreibung QAS 45 Pd und QAS 60 Pd

Der QAS 45 Pd und der QAS 60 Pd sind Wechselstromgeneratoren
für den Einsatz im Dauerbetrieb auf Baustellen, auf denen keine
Elektrizität zur Verfügung steht, oder als Notstromaggregat im
Falle einer Netzunterbrechung.
Der Generator arbeitet bei 50/60 Hz, mit 230/240 V in Sternschaltung
und 400/480 V in Dreieckschaltung.
2
5 6 8 ESB
1 Zugang zur Hebeöse
2 Seitentüren
3 Auspuff
4 Typenschild
5 Tür, Zugang zu Motor und Wechselstrommaschine
6 Ausgangsklemmenbrett
7 Aussparung für Gabelhubwagen
8 Erdungsstange (In Kombination mit einem IT-Relais nicht
verfügbar)
A Wechselstrommaschine
AF Luftfilter
BS Batterieschalter
C Kupplung
DFO Ablassschlauch, Motoröl
DFW Ablassschlauch, Kühlmittel
2954 2370 30
FCW
1
2
7
Die Generatoren QAS 45 Pd und QAS 60 Pd werden durch einen
von PERKINS
angetrieben.

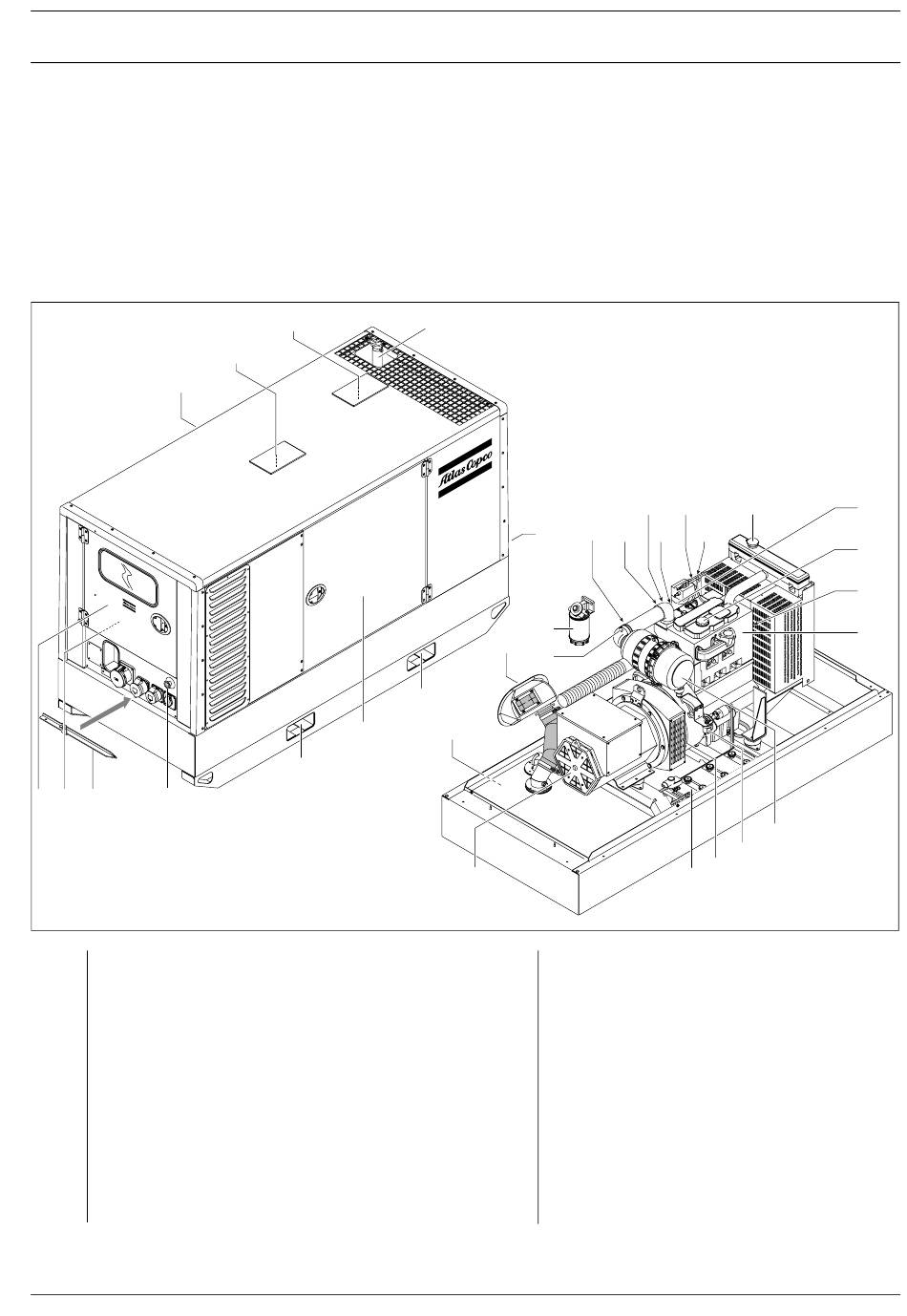

Die untenstehende Abbildung enthält eine Übersicht über die
wichtigsten Bestandteile.
3
4 OLD
FPF
FCF
VI
7
DPF
A
DH Ablass- und Zugangsöffnung (im Bodenrahmen)
DPF Ablassschraube, Kraftstoff
E Motor
ESB Not-Aus-Taste
F Ventilator
FCF Einfüllverschluss, Kraftstoff
FCO Einfüllverschluss, Motoröl
FCW Einfüllverschluss, Kühlmittel
FF Kraftstofffilter
FPF Kraftstoffvorfilter
G1 Batterie
OF Ölfilter
OLD Motoröl-Peilstab
SOF Seitliche Öleinfüllöffnung
VI Vakuumanzeige
Bedienungsanleitung
hergestellten wassergekühlten Dieselmotor
DFW SOF FCW
DFO DH OF
AF
BS
C
G1
FF
FCO
F
E
