7.3.4 Steckdosen (S)

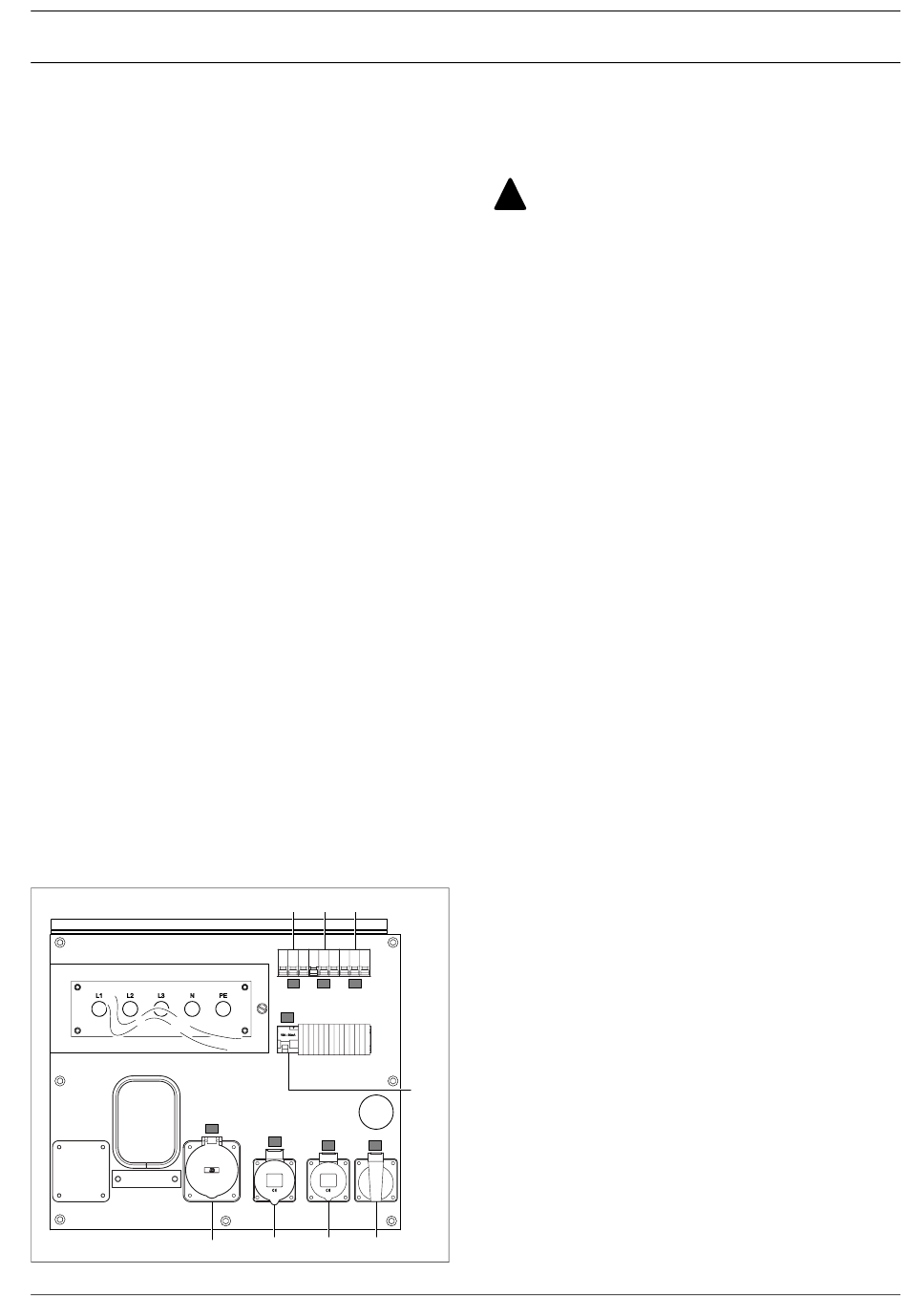

Steckdosen QAS 30 Pd
Es folgt eine kurze Beschreibung aller Steckdosen und Ausschalter,
mit denen der Generator versehen ist.
X2 ........ Dreiphasen-Steckdose (400 V AC)
Bietet die Phasen L1, L2 und L3, Neutralleiter und Erdung.
X4 ........ Dreiphasen-Steckdose (400 V AC)
Bietet die Phasen L1, L2 und L3, Neutralleiter und Erdung.
X5 ........ Dreiphasen-Steckdose (400 V AC)
Bietet die Phasen L1, L2 und L3, Neutralleiter und Erdung.
X6 ........ Einphasen-Steckdose (230 V AC)
Bietet Phase L3, Neutralleiter und Erdung.
Q4........ Ausschalter für X4
Unterbricht die Stromversorgung von X4, wenn an der
Verbraucherseite
Überstromschutz (32 A) auslöst. Wenn er auslöst, unterbricht
Q4 die drei Phasen zu X4. Er kann nach Behebung des
Problems erneut aktiviert werden.
Q5........ Ausschalter für X5
Unterbricht die Stromversorgung von X5, wenn an der
Verbraucherseite
Überstromschutz (16 A) auslöst. Wenn er auslöst, unterbricht
Q5 die drei Phasen zu X5. Er kann nach Behebung des
Problems erneut aktiviert werden.
Q6........ Ausschalter für X6
Unterbricht die Stromversorgung von X6, wenn an der
Verbraucherseite
Überstromschutz (16 A) auslöst. Bei Aktivierung unterbricht
Q6 die Phase L3 und den Neutralleiter zu X6. Er kann nach
Behebung des Problems erneut aktiviert werden.
2954 2370 30
ein Kurzschluss auftritt
ein Kurzschluss auftritt
ein Kurzschluss auftritt
Q2 Q4 Q5
Q2 Q4 Q5
Q6
X2
X4
X5 X6
X2 X4 X5 X6
!
Der Ausschalter Q1 unterbricht nicht nur die
Stromversorgung von X1, sondern auch diejenige
von X2, X4, X5 und X6.
Schalten Sie nach dem Starten des Generators
unbedingt die Ausschalter Q1, Q4, Q5 und Q6 ein,
wenn die Stromversorgung über X4, X5 oder X6
erfolgt.
Steckdosen QAS 45 - 60 Pd
Es folgt eine kurze Beschreibung aller Steckdosen und Ausschalter,
mit denen der Generator versehen ist.
X2-X3 .. Dreiphasen-Steckdose (400 V AC)
Bietet die Phasen L1, L2 und L3, Neutralleiter und Erdung.
X4 ........ Dreiphasen-Steckdose (400 V AC)
Bietet die Phasen L1, L2 und L3, Neutralleiter und Erdung.
oder der
X5 ........ Dreiphasen-Steckdose (400 V AC)
Bietet die Phasen L1, L2 und L3, Neutralleiter und Erdung.
X6 ........ Einphasen-Steckdose (230 V AC)
Bietet Phase L3, Neutralleiter und Erdung.
Q2-Q3.. Ausschalter für X2-X3
oder der
Unterbricht die Stromversorgung von X2-X3, wenn an der
Verbraucherseite
Überstromschutz (63 A) auslöst. Wenn er auslöst, unterbricht
Q2-Q3 die drei Phasen zu X2-X3. Er kann nach Behebung
des Problems erneut aktiviert werden.
Q4........ Ausschalter für X4
oder der
Unterbricht die Stromversorgung von X4, wenn an der
Verbraucherseite
Überstromschutz (32 A) auslöst. Wenn er auslöst, unterbricht
Q4 die drei Phasen zu X4. Er kann nach Behebung des
Problems erneut aktiviert werden.
Q5........ Ausschalter für X5
Unterbricht die Stromversorgung von X5, wenn an der
Verbraucherseite
Überstromschutz (16 A) auslöst. Wenn er auslöst, unterbricht
Q5 die drei Phasen zu X5. Er kann nach Behebung des
Problems erneut aktiviert werden.
Q6........ Ausschalter für X6
Q6
Unterbricht die Stromversorgung von X6, wenn an der
Verbraucherseite
Überstromschutz (16 A) auslöst. Bei Aktivierung unterbricht
Q6 die Phase L3 und den Neutralleiter zu X6. Er kann nach
Behebung des Problems erneut aktiviert werden.
Bedienungsanleitung
ein Kurzschluss auftritt
ein Kurzschluss auftritt
ein Kurzschluss auftritt
ein Kurzschluss auftritt
oder der
oder der
oder der
oder der
