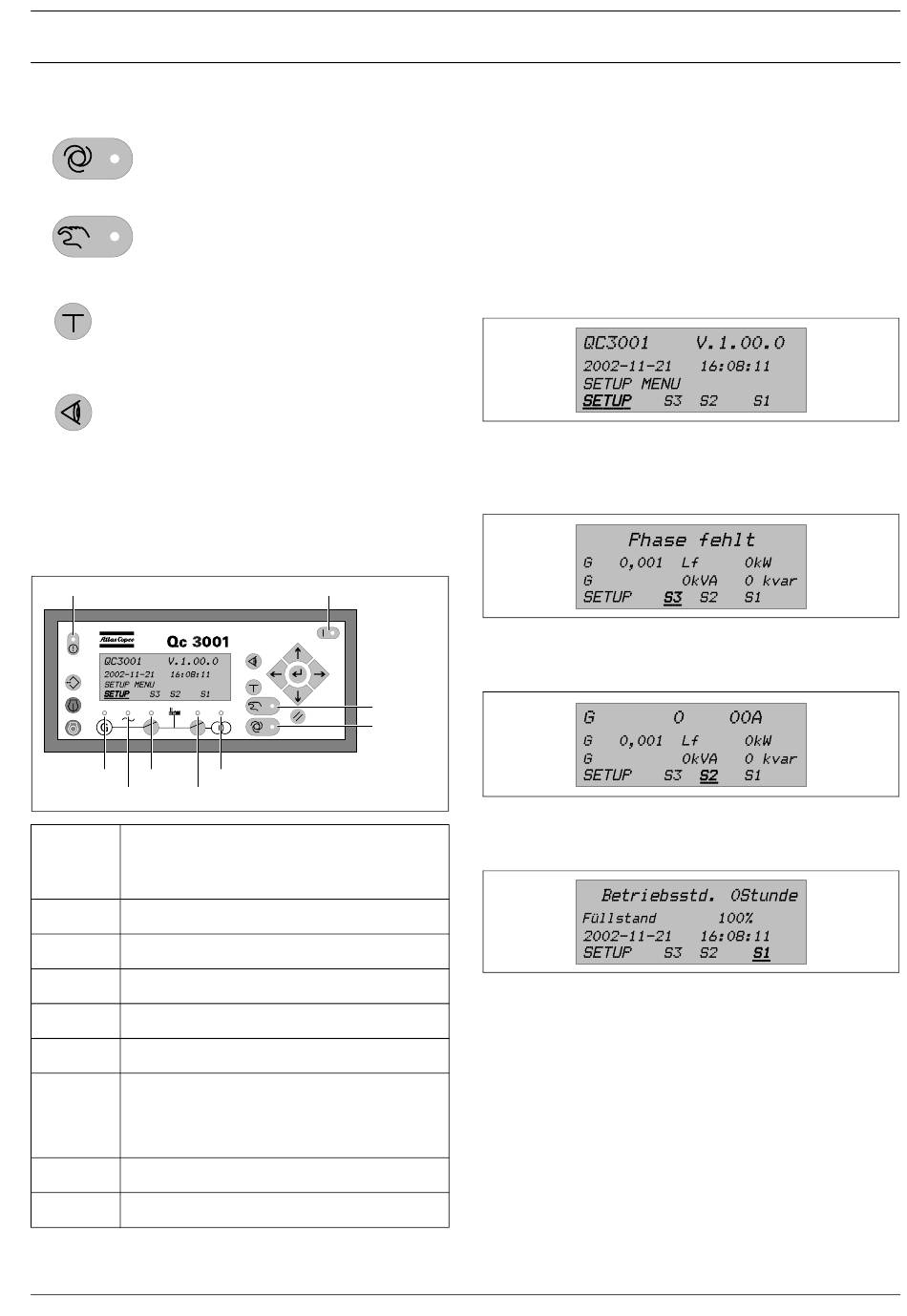

AUTO: Erlaubt dem Benutzer, den Generator im
AUTO-Modus zu betreiben.
SEMI-AUTO: Erlaubt dem Benutzer, den Generator
im SEMI-AUTO-Modus zu betreiben.
TEST: Erlaubt dem Benutzer, den Generator im
TEST-Modus zu betreiben. Für den TEST-Modus ist
es erforderlich, ein Passwort einzugeben.
LOG ANSEHEN: Zeigt das letzte Ereignis. Der
Benutzer kann mit den Scrolltasten durch die aktuelle
und die gespeicherte Warnsignalliste scrollen. (Bis zu
150 aktuelle und gespeicherte Warnsignale können
angezeigt werden).
2.7.4
LED Funktionen
9 LEDs stehen auf der Displayeinheit zur Verfügung. Die Farbe ist
grün oder rot oder eine Kombination in unterschiedlichen
Situationen.
ALARM
Run
GB ON
U/f OK
MB ON
Rot blinkende LED zeigt an, dass nicht quittierte
Alarm:
Warnsignale anstehen.
(Warn-
Rote LED mit Dauerlicht zeigt, dass ALLE Warnsignale
signal)
quittiert wurden.
Power:
Grüne LED zeigt an, dass die Spannungsversorgung
(Spannung)
eingeschaltet ist.
Run:
Grüne LED zeigt an, dass der Generator läuft.
(Betrieb)
Grüne LED zeigt an, dass Spannung/Frequenz vorhanden
U/f OK:
und stabil sind.
GB ON:
Grüne LED zeigt an, dass der Generatorleistungsschalter
(ein)
(GB) geschlossen ist.
MB ON:
Grüne LED zeigt an, dass der Hauptleistungsschalter (MB)
(ein)
geschlossen ist.
LED leuchtet grün, wenn die Netzspannung vorhanden
Mains OK:
und stabil ist.
(Netzspan-
LED leuchtet rot bei Netzausfall.
nung)
LED blinkt grün wenn das Netz während der "Mains OK"
Verzögerungszeit verfügbar ist.
Auto:
Grüne LED zeigt an, dass der AUTO-Modus angewählt
wurde.
Semi-Auto:
Grüne LED zeigt an, dass der SEMI-AUTO-Modus
angewählt wurde.
2954 2370 30
POWER
Semi-Auto
Auto
www.atlascopco.com
Mains OK
2.7.5
Qc3001™-Menüübersicht
Hauptansicht
Das Display hat 4 unterschiedliche Zeilen. In diesen Zeilen können
unterschiedliche Informationen angegeben werden, je nachdem,
welche Ansicht gewählt wird. Es stehen 4 unterschiedliche
Hauptansichten zur Verfügung: SETUP / S3 / S2 / S1.
Setup-Ansicht
Die SETUP-Ansicht zeigt den Modulnamen, die Softwareversion,
das Datum und die Zeit.
S3-Ansicht
Die S3-Ansicht zeigt den Betriebsstatus und wählbare Messungen.
S2-Ansicht
Die S2-Ansicht zeigt einige wählbare Messungen.
S1-Ansicht
In der S1-Ansicht kann der Benutzer durch 15 konfigurierbare
Bildschirmseiten
scrollen,
Messungen zeigen.
Die Konfiguration der 15 unterschiedlichen Bildschirmseiten
-
erfolgt über das Qc3001™
die Fenster über das Display zu konfigurieren. Der Bildschirm, der
beim Verlassen von „S1" angezeigt wird, wird auch bei der
Rückkehr zu „S1" angezeigt.
Bedienungsanleitung
die
unterschiedliche
Dienstprogramm. Es ist nicht möglich,
wählbare
19
