Montage der Rod Bridge

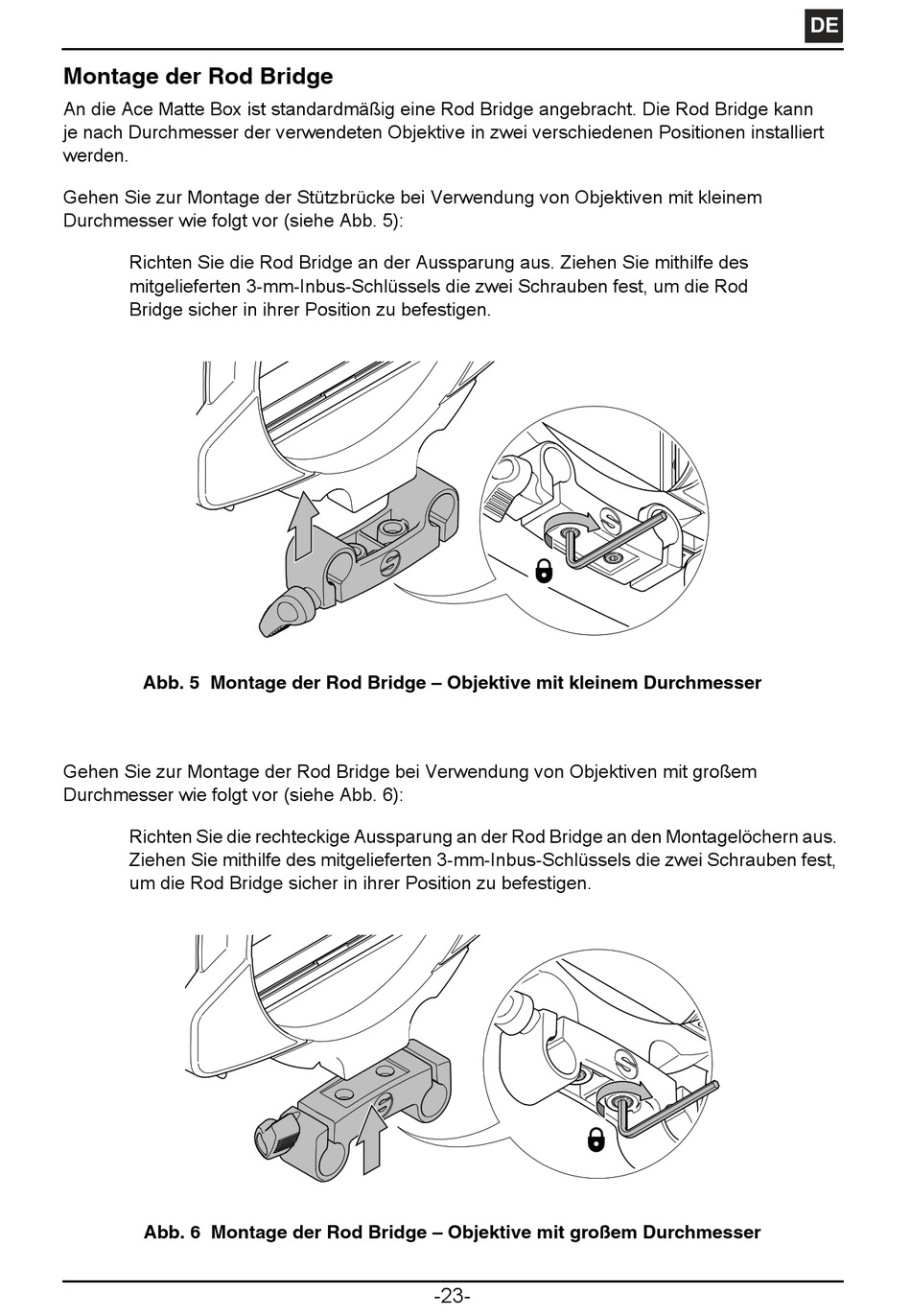

An die Ace Matte Box ist standardmäßig eine Rod Bridge angebracht. Die Rod Bridge kann 
je nach Durchmesser der verwendeten Objektive in zwei verschiedenen Positionen installiert
werden.
Gehen Sie zur Montage der Stützbrücke bei Verwendung von Objektiven mit kleinem
Durchmesser wie folgt vor (siehe Abb. 5):
Richten Sie die Rod Bridge an der Aussparung aus. Ziehen Sie mithilfe des
mitgelieferten 3-mm-Inbus-Schlüssels die zwei Schrauben fest, um die Rod 
Bridge sicher in ihrer Position zu befestigen.
Abb. 5 Montage der Rod Bridge – Objektive mit kleinem Durchmesser
Gehen Sie zur Montage der Rod Bridge bei Verwendung von Objektiven mit großem
Durchmesser wie folgt vor (siehe Abb. 6):
Richten Sie die rechteckige Aussparung an der Rod Bridge an den Montagelöchern aus.
Ziehen Sie mithilfe des mitgelieferten 3-mm-Inbus-Schlüssels die zwei Schrauben fest,
um die Rod Bridge sicher in ihrer Position zu befestigen.
Abb. 6 Montage der Rod Bridge – Objektive mit großem Durchmesser
