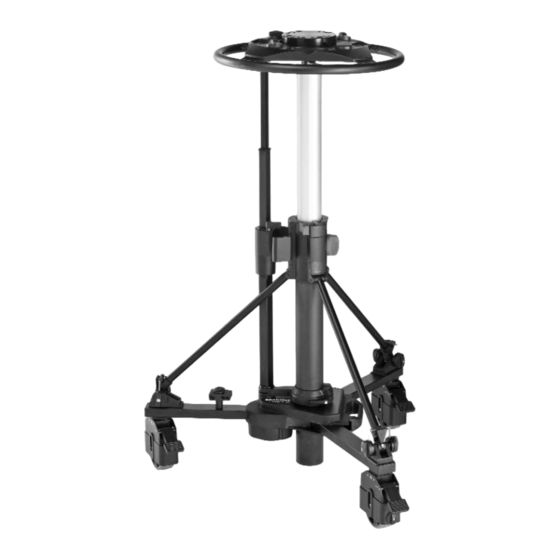

Sachtler Combi Ped 1- 40 Benutzerinformation
  1. Anleitungen
  2. Marken
  3. Sachtler Anleitungen
  4. Kamera- und Fotozubehör
  5. Combi Ped 1- 40
  6. Benutzerinformation

Sachtler Combi Ped 1- 40 Benutzerinformation

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Combi Ped 1- 40
Manual
Benutzerinformation
Code: 5199

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sachtler Combi Ped 1- 40

Inhaltszusammenfassung für Sachtler Combi Ped 1- 40

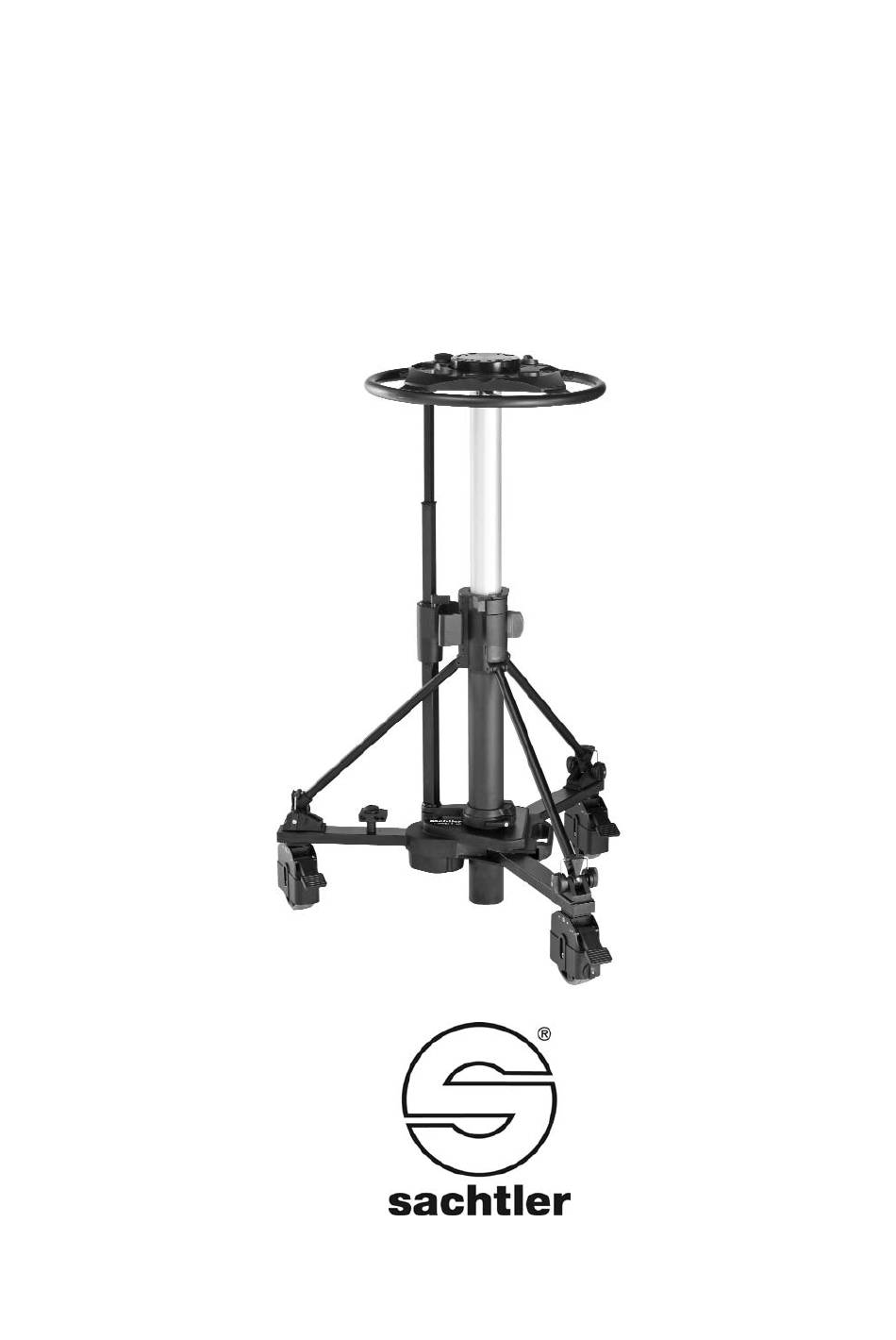

  • Seite 1 Combi Ped 1- 40 Manual Benutzerinformation Code: 5199...
  • Seite 2 © by sachtler ® . Alle Rechte vorbehalten / All rights reserved Originalbetriebsanleitung/ Original User Manual Version: 1.7/01/12 Ausgabedatum / Issue date: 01/12 Artikelnr. / Part No.: S2301-4980 Wir wollen, daß Ihre Sachtler We want to be certain the Produkte immer auf dem aktu- Sachtler products you receive ellsten technischen Stand sind.

  • Seite 3: Inhaltsverzeichnis

    Combi Ped 1-40 Table of contents General Information .............1 Intended use ................1 Symbols used in the user´s manual........2 Safety Instructions..............3 Scope of Supply ..............4 Assembly of the pedestal .............5 6.1 Unfolding the dolly ............5 6.2 Connecting the column to the dolly......5 6.3 Mount the steering ring of the pedestal .......6 6.4 Mounting the fluid head to the pedestal.......7 6.5 Pressurizing the pedestal..........8...
  • Seite 4 Allgemeine Information ............16 Bestimmungsgemäße Verwendung ........16 Symbolerklärung ..............17 Sicherheitshinweise............18 Lieferumfang ..............19 Aufbau Combi Ped 1- 40............20 6.1 Aufbau Dolly...............20 6.2 Hubsäule mit dem Dolly verbinden ......20 6.3 Befestigen des Handrads...........21 6.4 Befestigen des Fluidkopfes auf dem Pedestal...22 6.5 Säulendruck einstellen ..........23 6.6 Bedienung ..............24...
  • Seite 5 Combi Ped 1-40 - III -...
  • Seite 6 Combi Ped 1-40 - IV -...

  • Seite 7: General Information

    The maximum payload of the Combi Ped 1-40 pedestal is 40 kg (88lb) and must not be exceeded. The Combi Ped 1-40 pedestal must be maintained and servi- ced only with original Sachtler parts. - 1 -...

  • Seite 8: Symbols Used In The User´s Manual

    Combi Ped 1-40 Manual Symbols used in the user´s manual 3.1 Danger Indicates a possible danger to the life and safety of users. Non-observance of these instructions may have seriously harmful consequences to health, including life-threatening injuries. 3.2 Warning Indicates a possibly harmful situation. Non-observance can damage the machine or equipment it supports.

  • Seite 9: Safety Instructions

    Manual Combi Ped 1-40 Safety Instructions Á A pressurized pedestal will rise rapidly when the trans- port lock is released. Therefore do not lean over the pedestal when releasing the transport lock. Á Do not carry the column by the steering rod or on the steering ring.

  • Seite 10: Scope Of Supply

    Combi Ped 1-40 Manual Scope of Supply turning knob steering indicator trim weight storage pockets steering ring 4 bolt head fixing Schrader valve with cap column lock pressure gauge trim weights storage (4 trim weights) steering rod struts cable clamp column bolting cable guard...

  • Seite 11: Assembly Of The Pedestal

    Manual Combi Ped 1-40 transport lock The Combi Ped 1-40 comprises a column, a steering ring and a dolly. These units can be separated easily for transport. A hand pump is included for pressurizing the column. The Combi Ped 1-40 is suitable for payloads up to 40 kg (88lb). It has a single stage telescopic column with an on-shot stroke of 54 cm (21.3 in.).

  • Seite 12: Mount The Steering Ring Of The Pedestal

    Combi Ped 1-40 Manual 6.3 Mount the steering ring on the pedestal notch for valve turning knob Schrader valve Put the steering ring onto the top of the column. There is a notch on the steering ring which is cut out for the valve positi- on.

  • Seite 13: Mounting The Fluid Head To The Pedestal

    6.4 Mounting the fluid head to the pedestal The Combi Ped 1-40 has a standard four-bolt mounting plate, allowing a Sachtler Video 25 Plus FB to be directly mounted onto the column. Other heads such as Video 18 or Video 20 require a FB converter.

  • Seite 14: Pressurizing The Pedestal

    Combi Ped 1-40 Manual 6.5 Pressurizing the pedestal Release the transport lock. An overpressurized pedestal may rise rapidly when opening the transport lock. Do not lean over the pedestal when releasing the transport lock. The Combi Ped 1-40 can be pressurized by using the pump which has been supplied with the pedestal.

  • Seite 15: Operation

    Manual Combi Ped 1-40 6.6 Operation Height adjustment The column has an on-shot stroke of 54 cm (21.3 in). The load can be moved over this distance, in perfect balance, by raising and lowering the steering ring. Column movement can be damped as required, by setting the column lock knob located at the top of the fixed column.
  • Seite 16 Combi Ped 1-40 Manual Crab steering The Combi Ped 1-40 offers crab steering, i. e. all three wheels move when the steering ring is turned. The steering ring is fitted with an indicator which can be used to mark the straight-ahead position of the ring. Trim Weights The Combi Ped 1-40 has 4 trim weights which can be used to compensate for temperature change during...

  • Seite 17: Transportation

    Manual Combi Ped 1-40 6.7 Transportation The Combi Ped 1-40 can be separeted into its compo- nents for easy transportation. - Apply the brakes - Push down the column and engage the transport lock - Put the trim weights back into the trim weight storage and secure them with storage locking lever.

  • Seite 18: Cleaning And Maintenance

    Combi Ped 1-40 Manual Cleaning and maintenance To ensure a long life and minimum need for repair please take care as follows: - During studio use the pedestal should be regularely wiped over with a lint-free cloth. Dirt accumulated during storage may be removed with a semi-stiff brush.

  • Seite 19: Warranty

    The warranty is voided if the Combi Ped 1-40 is operated improperly, or not in line with the specified technical data (Please refer to our General Terms of Sale and Delivery). Please register at www.sachtler.com for an extended warranty period. Technical Data Code No.

  • Seite 20: Accessories

    Combi Ped 1-40 Manual 10 Accessories FB Converter (Code No: 3913) flat base converter for mounting Video 18/20 SB and Plus fluid heads on Combi Ped 1-40 Quickfix (Code No:3910) fast-on connector for fluid head Video 25 Plus FB with Multi Disc Multi Disc (Code No: 3914) Multi Disc for mounting Video 15 SB on Combi Ped 1-40...
  • Seite 21 Benutzerinformation Combi Ped 1-40 - 15 -...

  • Seite 22: Allgemeine Information

    Combi Ped 1-40 Benutzerinformation Allgemeine Information Die Benutzerinformation ist ein wichtiger Bestandteil der Lieferung und ist an das Bedienungs- und Instandhaltungs- Personal des Combi Ped 1-40 gerichtet. Sie enthält wichtige Informationen und dient vor allem der Sicherheit des Bedieners und der Umwelt. Es ist Pflicht jedes Combi Ped 1-40 Benutzers, sich mit dem Inhalt der Benutzerinformation vertraut zu machen und alle Hinweise, die die Sicherheit betreffen, genau zu beachten.

  • Seite 23: Symbolerklärung

    Benutzerinformation Combi Ped 1-40 Symbolerklärung 3.1 Gefahr Sie werden auf eine drohende Gefahr oder möglicherweise gefährliche Situation hinge- wiesen. Das Nichtbeachten dieser Hinweise kann zu Personenschäden führen. 3.2 Warnung Sie werden auf eine möglicherweise schäd- liche Situation hingewiesen. Das Nichtbeachten dieser Hinweise kann das Gerät oder die Umwelt schädigen.

  • Seite 24: Sicherheitshinweise

    Combi Ped 1-40 Benutzerinformation Sicherheitshinweise Á Beachten Sie, daß beim Aufbau, Abbau und Transport des Combi Ped 1-40 die Transportsicherung verwendet werden muß. Á Lösen Sie die Transportsicherung nicht ohne Last, da die Hubsäule nach oben schnellen kann und dadurch Verletzungen oder Beschädigungen verursachen kann.

  • Seite 25: Lieferumfang

    Benutzerinformation Combi Ped 1-40 Lieferumfang Handradmarkierung Fächer für Trimmgewichte Handrad Ventil Manometer Säulenbremse Transportaufnahme für Trimmgewichte mit Verriegelung Hubsäule Kardan Strebe Kabelklemme Säulen Verriege- lung Kabelschutz Tragegriff Dolly Exzenter Klemmung Radbremse - 19 -...

  • Seite 26: Aufbau Combi Ped 1- 40

    Combi Ped 1-40 Benutzerinformation Transportsicherung Das Combi Ped 1-40 besteht aus Dolly, Hubsäule und einem Handrad. Das Pedestal kann schnell in seine Einzelkomponenten zerlegt werden. Eine Luftpumpe ist im Lieferumfang enthalten. Das Combi Ped 1-40 ist für Traglasten bis zu 40 kg entwickelt worden.

  • Seite 27: Befestigen Des Handrads

    Benutzerinformation Combi Ped 1-40 6.3 Befestigen des Handrads Aussparung für Ventil Drehknopf Ventil Pilz Setzen Sie das Handrad auf die Hubsäule auf. Beachten Sie dabei die Aussparung für das Ventil. Ventil und Pilz müssen in Linie stehen. Befestigen Sie das Handrad durch Drehen der vier Drehknöpfe.

  • Seite 28: Befestigen Des Fluidkopfes Auf Dem Pedestal

    Benutzerinformation 6.4 Befestigen des Fluidkopfes auf dem Pedestal Das Combi Ped 1-40 hat eine Standard 4-Schrauben- Kopfbefestigung. Der Sachtler Video 25 Plus FB kann direkt auf der Hubsäule befestigt werden. Die Schrauben sind von der Unterseite der Montageplatte zugänglich. Lösen Sie die Transportsicherung auf keinen Fall, wenn der Pedestaldruck bei über 3,5 bar...

  • Seite 29: Säulendruck Einstellen

    Benutzerinformation Combi Ped 1-40 6.5 Säulendruck einstellen Öffnen Sie die Transportsicherung. Durch Druck nach unten auf die Hubsäule und gleichzeiti- gem Schwenken des Transportsicherungshakens wird die Säule entsichert. Lassen Sie die Hubsäule unter manueller Kontrolle mittels des Handrads vollständig ausfahren. Beugen Sie sich nicht über das Pedestal.

  • Seite 30: Bedienung

    Combi Ped 1-40 Benutzerinformation 6.6 Bedienung Höheneinstellung Die Hubsäule hat einen Hubbereich von 54 cm. Die Dämpfung der Hubsäulenbewegung kann mit der Säulenbremse eingestellt werden. Um die Dämpfung zu erhöhen, drehen Sie die Säulenklemmung im Uhr- zeugersinn. Drehen Sie die Säulenbremse im Uhrzeigersinn bis zum Anschlag, um die Säule in einer bestimmten Höhe zu fixieren.

  • Seite 31: Transport

    Benutzerinformation Combi Ped 1-40 6.7 Abbau für Transport Das Combi Ped 1-40 kann zum Transport schnell in seine Einzelkomponenten zerlegt werden. - Räder fest stellen - Hubsäule nach unten fahren und Transportsicherung einrasten - Trimmgewichte im Transportbehälter verstauen und durch Verriegelung vor Herausfallen sichern. - Traglast abnehmen (Kamera, Zubehör, Fluidkopf) - Drehknöpfe am Handrad öffnen und Handrad abnehmen - Säulenbremse lösen...

  • Seite 32: Reinigung Und Instandhaltung

    Combi Ped 1-40 Benutzerinformation Reinigung und Instandhaltung Für eine lange Lebensdauer solten Sie das Pedestal regel- mäßig reinigen: - Während des normalen Studiobetriebs ist nur ein regel mäßiges Abwischen mit einem weichen, fusselfreien Tuch nötig. Schmutz oder Staub, die sich während der Lagerung angesammelt haben, können mit einer weichen Bürste entfernt werden.

  • Seite 33: Gewährleistung

    Gewährleistung Der Gewährleistungsanspruch verfällt, wenn das Combi Ped 1-40 unsachgemäß oder außerhalb der spezifizierten technischen Daten betrieben wurde (siehe Sachtler Liefer- und Zahlungsbedingungen). Bitte registrieren Sie sich unter www.sachtler.de, um einen erweiterten Gewährleistungszeitraum zu erhalten. Technische Daten Code Nr. S2301-0001...

  • Seite 34: Zubehör

    Combi Ped 1-40 Benutzerinformation 10 Zubehör FB Converter (Code Nr: 3913) Flachboden für Fluidköpfe Video 18/20 SB und Plus auf Combi Ped 1-40 Quickfix (Code Nr:3910) Schnellverbindung für Fluidkopf Video 25 Plus FB, Multi Disc wird benötigt Multi Disc (Code Nr: 3914) Multi Disc für Fluidkopf Video 15 SB auf Combi Ped 1-40 Futteral EFP 2 (Code Nr: 9315)
  • Seite 35 Benutzerinformation Combi Ped 1-40 - 29 -...
  • Seite 36 Combi Ped 1-40 Benutzerinformation...
