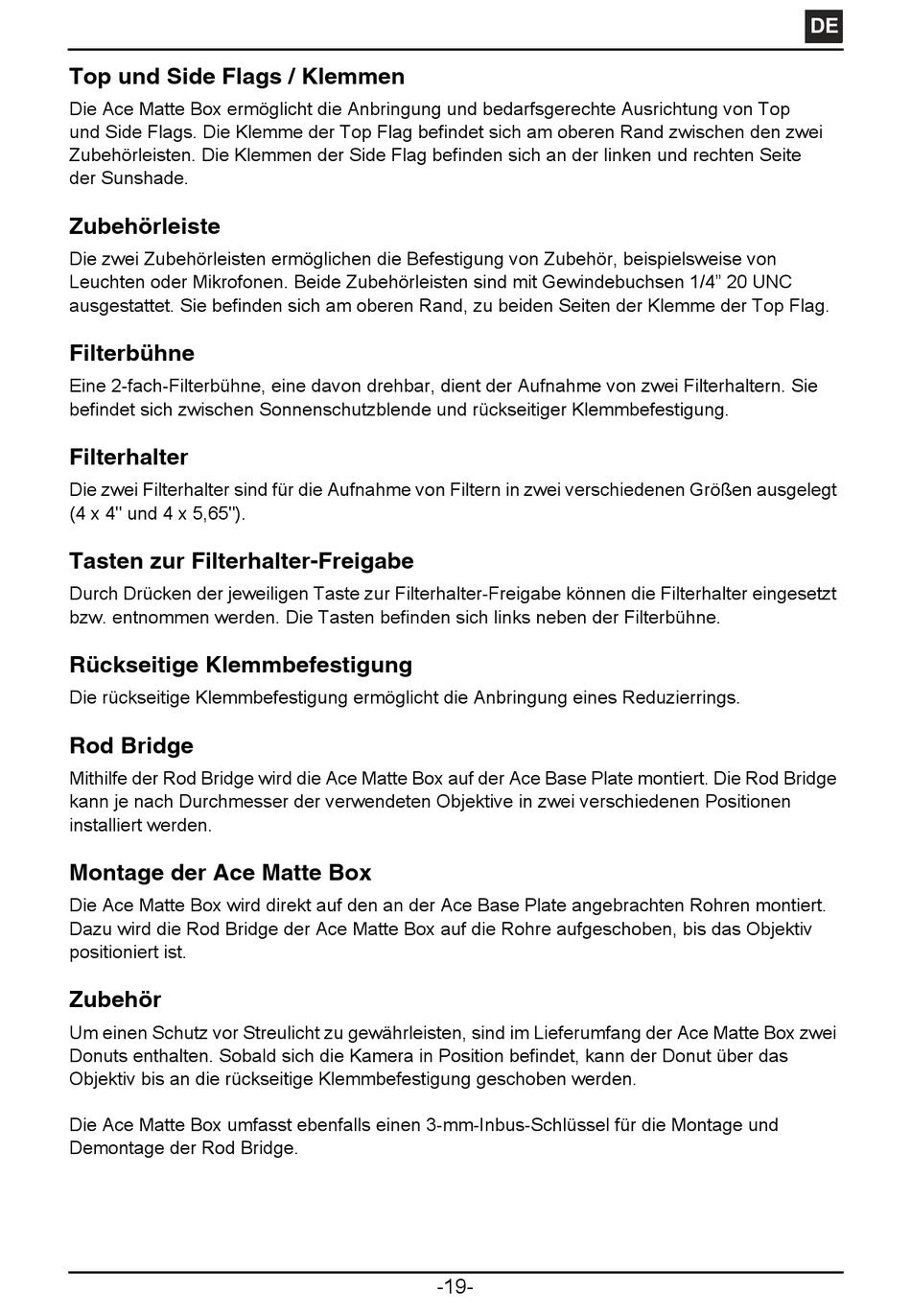

Top und Side Flags / Klemmen
Die Ace Matte Box ermöglicht die Anbringung und bedarfsgerechte Ausrichtung von Top
und Side Flags. Die Klemme der Top Flag befindet sich am oberen Rand zwischen den zwei
Zubehörleisten. Die Klemmen der Side Flag befinden sich an der linken und rechten Seite
der Sunshade.
Zubehörleiste
Die zwei Zubehörleisten ermöglichen die Befestigung von Zubehör, beispielsweise von
Leuchten oder Mikrofonen. Beide Zubehörleisten sind mit Gewindebuchsen 1/4" 20 UNC
ausgestattet. Sie befinden sich am oberen Rand, zu beiden Seiten der Klemme der Top Flag.
Filterbühne
Eine 2-fach-Filterbühne, eine davon drehbar, dient der Aufnahme von zwei Filterhaltern. Sie
befindet sich zwischen Sonnenschutzblende und rückseitiger Klemmbefestigung.
Filterhalter
Die zwei Filterhalter sind für die Aufnahme von Filtern in zwei verschiedenen Größen ausgelegt
(4 x 4" und 4 x 5,65").
Tasten zur Filterhalter-Freigabe
Durch Drücken der jeweiligen Taste zur Filterhalter-Freigabe können die Filterhalter eingesetzt
bzw. entnommen werden. Die Tasten befinden sich links neben der Filterbühne.
Rückseitige Klemmbefestigung
Die rückseitige Klemmbefestigung ermöglicht die Anbringung eines Reduzierrings.
Rod Bridge
Mithilfe der Rod Bridge wird die Ace Matte Box auf der Ace Base Plate montiert. Die Rod Bridge
kann je nach Durchmesser der verwendeten Objektive in zwei verschiedenen Positionen
installiert werden.
Montage der Ace Matte Box
Die Ace Matte Box wird direkt auf den an der Ace Base Plate angebrachten Rohren montiert.
Dazu wird die Rod Bridge der Ace Matte Box auf die Rohre aufgeschoben, bis das Objektiv
positioniert ist.
Zubehör
Um einen Schutz vor Streulicht zu gewährleisten, sind im Lieferumfang der Ace Matte Box zwei
Donuts enthalten. Sobald sich die Kamera in Position befindet, kann der Donut über das
Objektiv bis an die rückseitige Klemmbefestigung geschoben werden.
Die Ace Matte Box umfasst ebenfalls einen 3-mm-Inbus-Schlüssel für die Montage und
Demontage der Rod Bridge.
-19-
