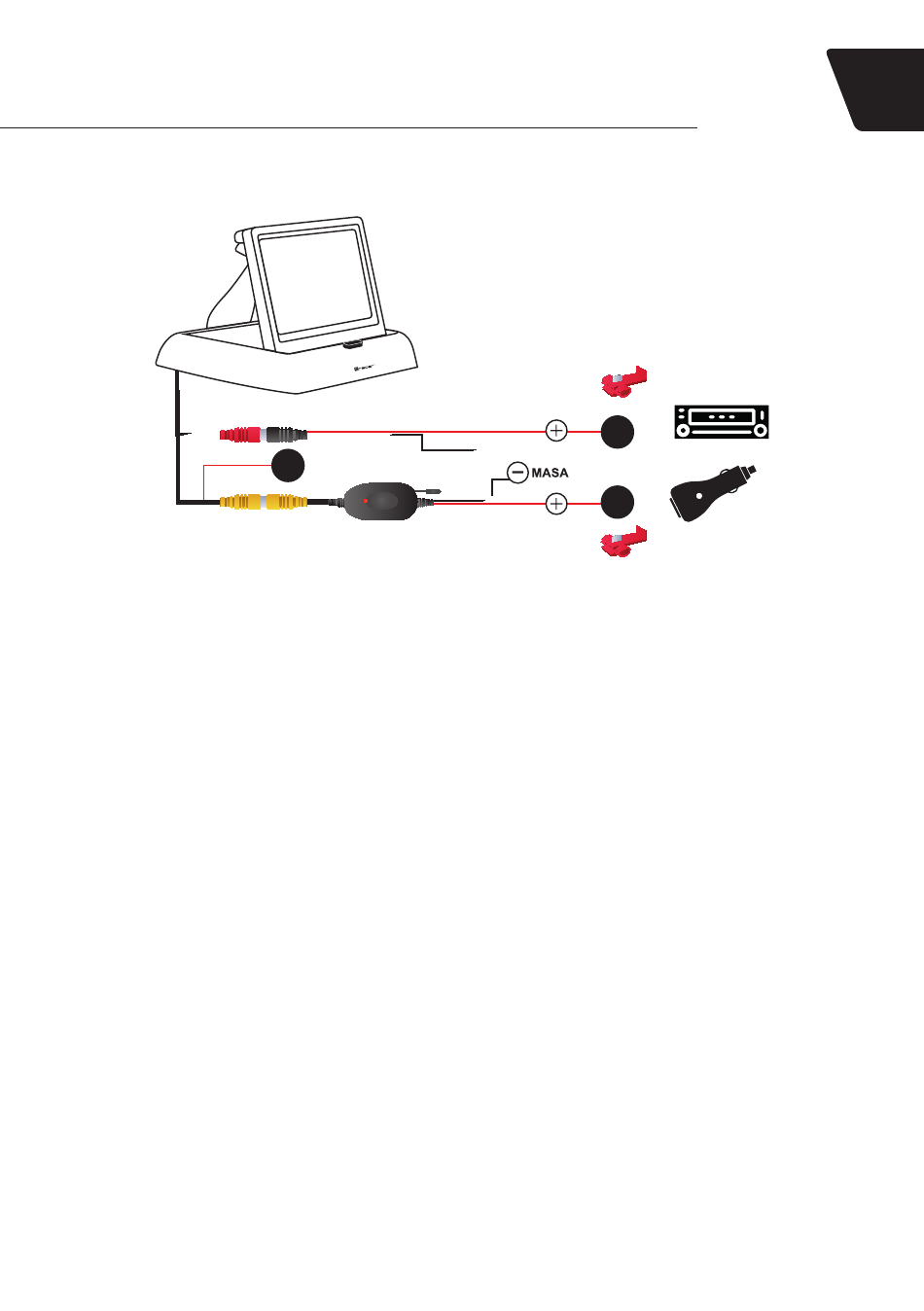

PODŁĄCZENIE MONITORA
1. Ulokuj monitor w wybranym przez siebie miejscu na kokpicie.
2. Podłącz czerwoną wiązkę z ODBIORNIKA 2,4 Ghz oraz czerwoną wiązkę KABLA ZASILANIA
MONITORA do wybranego źródła zasilania (instalacja auta, radioodbiornik, wtyk gniazda zapalniczki).
Możesz do tego użyć ZŁĄCZKI / KONEKTORA z zestawu.
3. Podłącz czarną wiązkę z ODBIORNIKA 2,4 Ghz oraz czarną wiązkę KABLA ZASILANIA MONITORA
do MASY (instalacja auta, radioodbiornik, wtyk gniazda zapalniczki).
4. Podłącz czerwoną wtyczkę KABLA MONITORA do czarnej wtyczki KABLA ZASILANIA MONITORA.
6. Podłącz żółtą wtyczkę KABLA MONITORA do żółtej wtyczki wychodzącej z ODBIORNIKA 2,4 GHz.
DZIAŁANIE KAMERY COFANIA
Jeśli poprawnie wykonałeś wszystkie czynności, po wrzuceniu wstecznego biegu, zasilanie z tylnej
lampy powinno uruchomić kamerę cofania. W momencie otrzymania sygnału VIDEO przez zestaw
bezprzewodowy monitor powinien się wybudzić, w efekcie czego na ekranie powinien pojawić się obraz
z kamery.
Receiver
12V
odbiornik
Tracer RVIEW S1
Wireless
12V
12V
