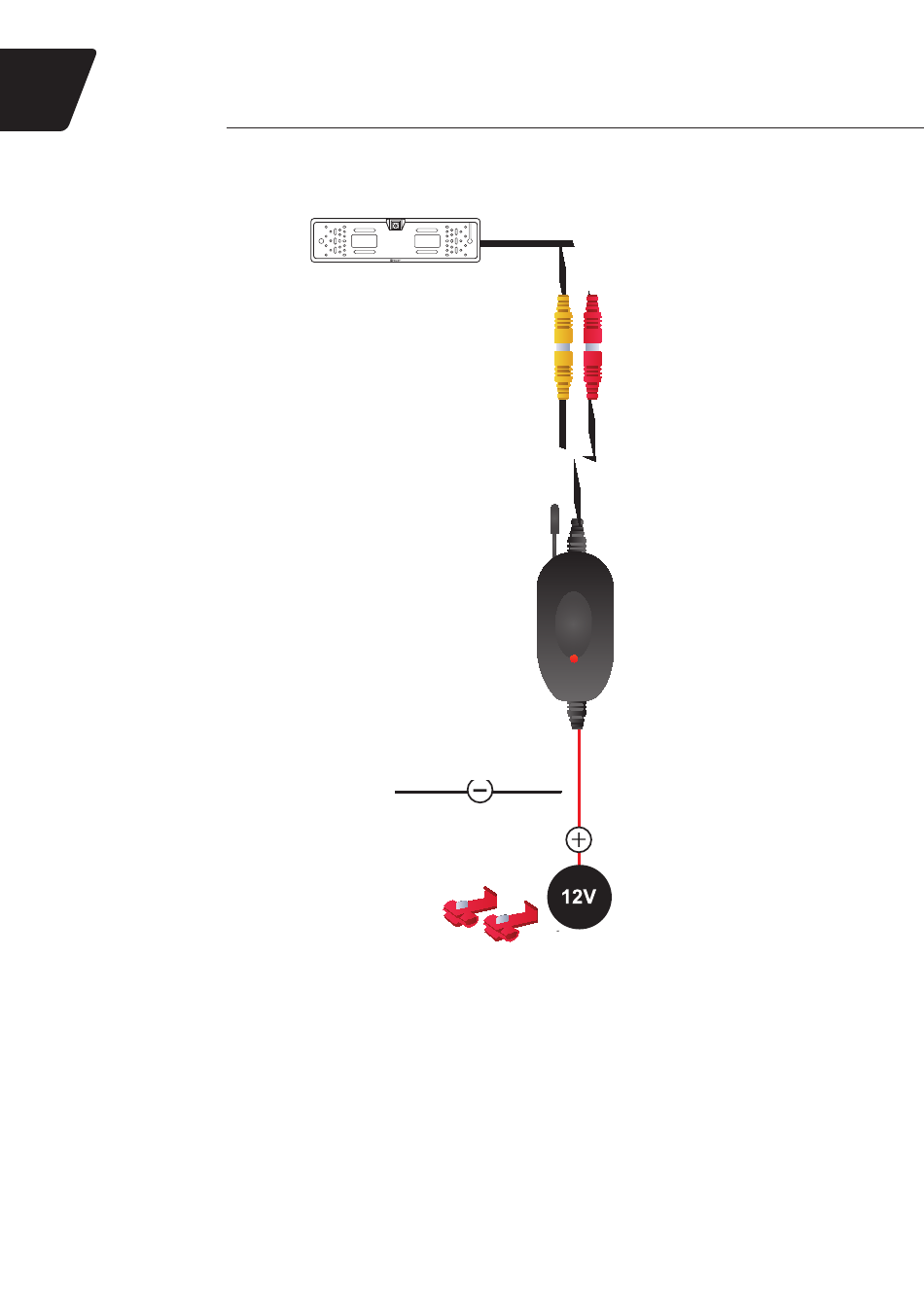

CSATLAKOZTATÁS A TOLATÓLÁMPÁRA
1. Keresd meg a tolatólámpa izzójának a tápvezetékét a gépjármű elektromos sémája alapján vagy egy
12V árammérővel (a szett nem tartalmazza).
2. Csatlakoztasd a tolatólámpa tápkábelét a szettben lévő KONNEKTORRAL/GYORSCSATLAKOZÓVAL
a 2.4 GHz JELADÓ KÁBEL piros vezetékére (felhasználhatod hozzá a mellékelt KONNEKTOR
GYORSCSATLAKOZÓT).
3. A 2.4 GHzt JELADÓ KÁBEL fekete vezetékét csatlakoztasd a gépkocsi földelésére.
4. Csatlakoztasd a RENDSZÁMTÁBLA KERET piros végződését a 2.4 GHz JELADÓBÓL kimenő piros
vezetékre.
5. Csatlakoztasd a RENDSZÁMTÁBLA KERET sárga végződését a 2.4 GHz JELADÓBÓL kimenő sárga
vezetékre.
