MONTÁŽNA SADA

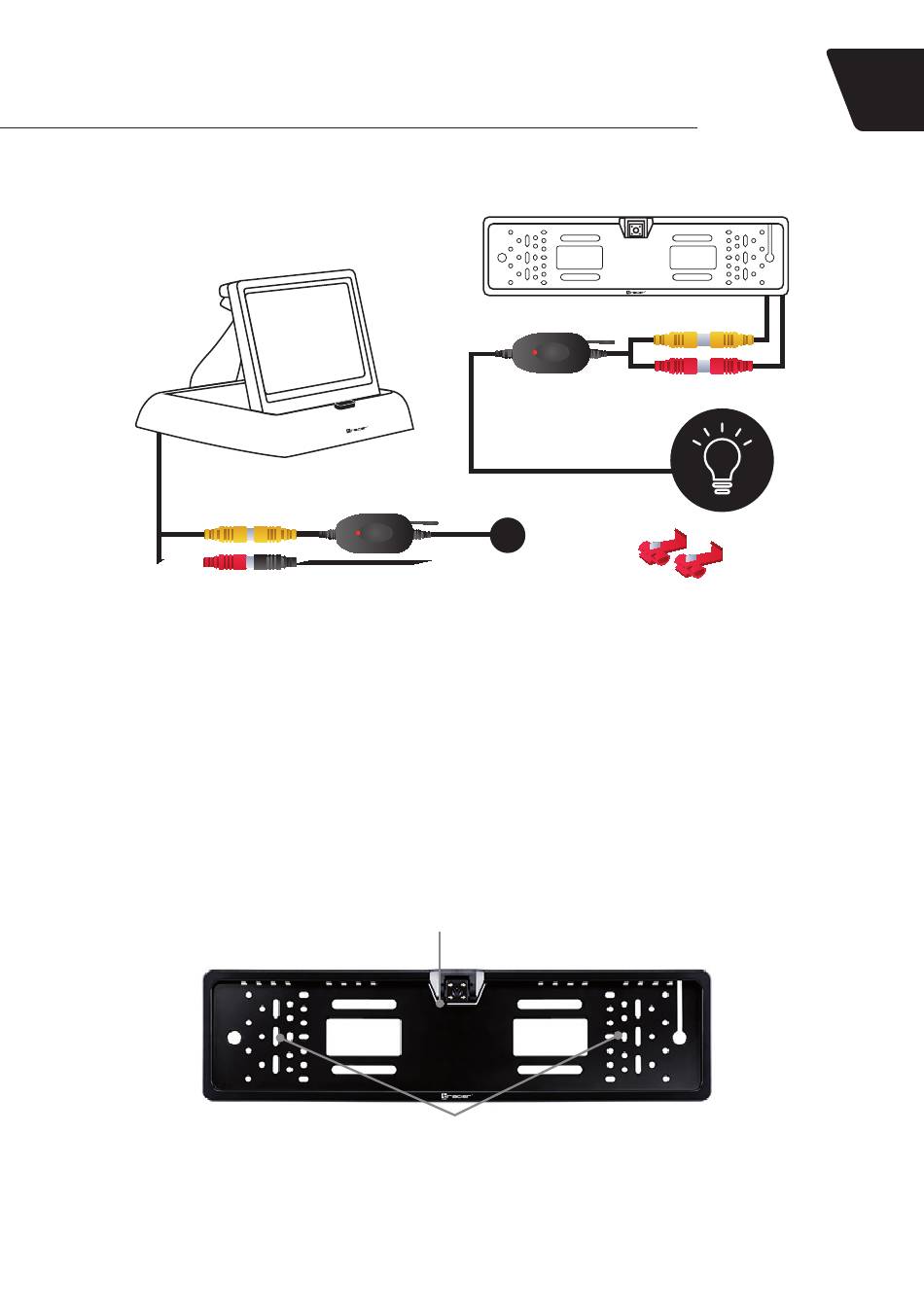

MONTÁŽ RÁMČEKA S KAMEROU NA VOZIDLE
1. Zložte pôvodnú značku spoločne s rámčekom.
2. Nájdite miesto (otváranie kufra, iný technický otvor), ktorým môžete pretiahnuť káble (dĺžka 50 cm) do
kufra.
3. Ak nie je dostupná žiadna továrenská priechodka, bude potrebné vyvŕtať otvor s priemerom, ktorý
umožní pretiahnutie (postupne) žltého a červeného konektora cinch, umiestnených na konci kabeláže
rámčeka.
4. Pred pripevnením rámčeka sa rozhodnite, ako chcete pripevniť poznávaciu značku (bod 5)!
5. Značka je zhora držaná rámčekom Horný HÁČIK ZNAČKY, avšak zdola si vyžaduje individuálne
upevnenie, ktorého voľba plne závisí od užívateľa.
a. Upevnenie pomocou skrutiek pre pripevnenie rámčeka ku karosérii vozidla.
b. Priskrutkovanie značky k rámčeku pomocou doplnkových skrutiek (nie sú súčasťou dodávky),
pomocou UNIVERZÁLNYCH MONTÁŽNYCH OTVOROV v rámčeku.
c. Pripevnenie značky k rámčeku pomocou uťahovacích opasok (nie sú súčasťou dodávky) pomocou
UNIVERZÁLNYCH UPEVŇOVACÍCH OTVOROV v rámčeku.
prijímač
Receiver
odbiornik
HORNÝ HÁČIK REGISTRAČNEJ TABUĽKY
UNIVERZÁLNE MONTÁŽNE OTVORY:
• Upevnenie poznávacej značky
• Upevnenie rámčeka ku karosérii vozidla
Tracer RVIEW S1
vysielač
Transmitter
nadajnik
2 rýchlospojky
2 quick
connectors
2 szybkozłączki
12V
